解決ABB ACS580驅動器上的故障2281：電流測量校準指南

引言

ABB ACS580是一款功能強大且可靠的變頻器（VFD），廣泛應用於工業領域，用於精確控製交流電機。然而，如同所有複雜電子設備，ACS580可能會遇到需要排查和維護的故障。其中一個常見問題是“2281校準故障”，具體與電流測量校準相關。本文將詳細解釋故障2281的原因、參數99.13和99.14的作用，並提供逐步指南以解決此故障，確保驅動器恢複正常運行。本指南旨在為技術人員和工程師提供清晰、實用的解決方案，同時確保操作安全和設備效率。

什麽是故障2281？

故障2281表示ACS580驅動器的電流測量校準出現問題。，此故障通常由以下原因觸發：

• 測量偏移過大：輸出相電流的測量偏移超出允許範圍。

• 相間差異：輸出相U2和W2之間的電流測量差異過大。

• 校準未正確完成：初始設置或之前的校準過程可能未正確執行。

• 硬件問題：電流傳感器、連接線或驅動器內部電路可能存在故障。

• 環境幹擾：溫度、電磁幹擾等外部因素可能影響校準穩定性。

• 固件問題：驅動器固件版本可能與校準要求不兼容。

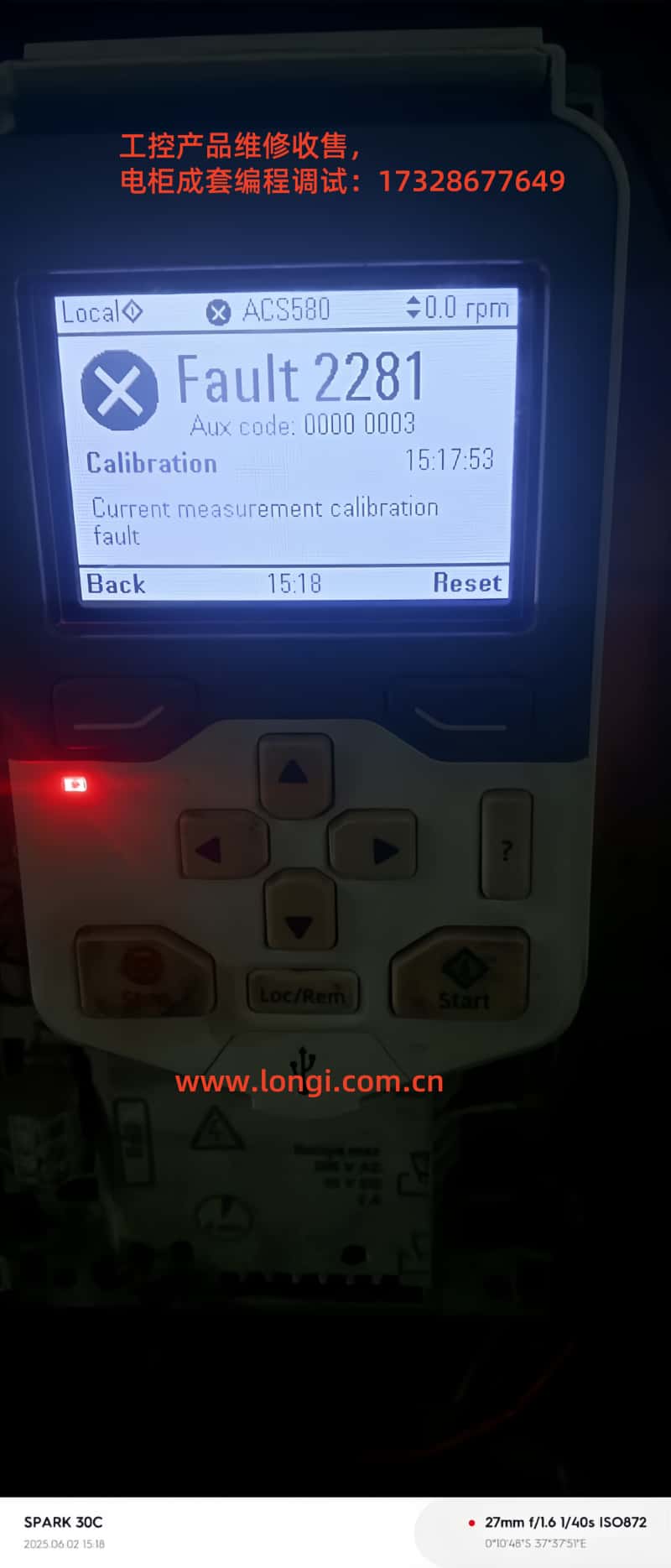

故障2281通常在驅動器顯示屏上顯示為“Fault 2281”，並伴隨輔助代碼（如“0000 0003”），指示具體問題。未解決此故障可能導致電機控製不準確、過熱或設備損壞，因此及時處理至關重要。

為什麽電流測量校準重要？

電流測量是變頻器核心功能之一，直接影響驅動器的性能和安全性。準確的電流測量具有以下作用：

• 保護設備：通過監控電流，驅動器可檢測過載、短路或其他異常情況，並采取保護措施（如跳閘或減速）。

• 優化性能：精確的電流控製確保電機扭矩調節準確，適用於需要平穩運行的應用。

• 提高能效：通過根據負載需求調整電機速度，減少能源浪費。

• 支持診斷：提供可靠的電流數據，用於故障診斷和預測性維護。

如果電流測量未正確校準，可能導致：

• 扭矩控製錯誤，影響電機性能。

• 錯誤跳閘或未能及時跳閘，增加設備損壞風險。

• 運行效率低下，浪費能源。

• 診斷數據不可靠，增加故障排查難度。

因此，定期校準電流測量係統是確保ACS580驅動器高效、可靠運行的關鍵。

參數99.13和99.14的作用

在ACS580驅動器中，參數99.13和99.14屬於“電機參數”組（Group 99），用於配置和執行識別運行（ID Run），包括電流測量校準。

參數99.14：識別運行條件

參數99.14用於選擇識別運行的類型。根據提供的文檔，參數99.14的可能值包括：

將參數99.14設置為5表示驅動器將執行電流測量校準，以調整內部電流測量係統，確保其準確性。

參數99.13：識別運行請求

參數99.13用於啟動識別運行。根據ABB ACS580固件手冊，此參數允許用戶請求驅動器執行識別運行，具體類型由參數99.14定義。設置參數99.13後，驅動器將根據99.14的設置執行相應操作，例如電流測量校準。

兩者的協同作用

• 99.14指定操作類型（例如，值為5表示電流測量校準）。

• 99.13觸發識別運行，啟動校準過程。

通過正確設置這兩個參數，用戶可以重新校準電流測量係統，從而解決故障2281。

執行電流測量校準的步驟

以下是解決故障2281的詳細步驟，通過設置參數99.13和99.14執行電流測量校準：

1. 確保安全

• 斷電：斷開驅動器電源，確保完全斷電以避免電氣危險。

• 隔離電機：確保電機已停止並與負載斷開，防止意外啟動。

• 檢查環境：確保工作環境無電磁幹擾或極端溫度影響。

2. 訪問參數菜單

• 控製麵板：在ACS580驅動器的控製麵板上，按“菜單”或“參數”按鈕進入參數設置模式。

• PC工具：使用ABB Drive Composer軟件，通過適當的通信端口連接到驅動器，打開參數設置界麵。

3. 導航到電機參數組

• 在控製麵板上，使用導航按鈕滾動至“電機參數”或組99。

• 在Drive Composer中，瀏覽參數列表，找到組99（電機數據）。

4. 設置參數99.14

• 找到參數99.14（識別運行條件）。

• 將其值設置為5（電流測量校準）。根據界麵，可能需要從下拉列表選擇或手動輸入“5”。

5. 啟動識別運行

• 找到參數99.13（識別運行請求）。

• 設置此參數以啟動識別運行。通常，這涉及選擇“啟動ID運行”或輸入特定值（參考手冊確認具體操作）。

6. 監控校準過程

• 驅動器將執行電流測量校準，過程可能持續幾秒到一分鍾，具體取決於驅動器和電機配置。

• 觀察控製麵板顯示屏，查看是否有進度信息或錯誤提示。

7. 驗證校準結果

• 校準完成後，檢查驅動器顯示屏，確認故障2281是否已清除。

• 可使用外部電流測量設備（如電流鉗）驗證驅動器顯示的電流值是否與實際值一致。

8. 保存參數

• 保存更改後的參數設置，確保在斷電後保留。

• 在控製麵板上，通常通過“保存”或“確認”選項完成；在Drive Composer中，選擇“保存參數”。

故障排查提示

如果校準後故障2281仍未解決，請嚐試以下方法：

• 檢查硬件連接：確保電流傳感器、電機電纜和接線端子牢固，無鬆動或損壞。

• 檢查硬件完整性：檢查驅動器內部是否有物理損壞或電流傳感器故障。

• 驗證固件版本：確保驅動器固件為最新版本。文檔提到，低於99.7.3的版本可能需要聯係我們進行校準支持（ABB Drives）。

• 參考手冊：查閱ACS580用戶手冊中的故障排查部分，獲取輔助代碼（如0000 0003）的具體含義。

• 聯係技術支持：若問題持續存在，聯係我們技術支持，提供故障代碼、輔助代碼和已嚐試的步驟。

常見錯誤及如何避免

在執行校準時，避免以下常見錯誤：

• 未斷電：在調整參數前，確保驅動器斷電，以防意外行為或安全風險。

• 參數設置錯誤：確認調整的是參數99.13和99.14，並確保值正確（99.14設為5）。

• 跳過驗證：校準後，檢查故障是否清除，並驗證電流測量準確性。

• 忽視硬件問題：若校準無效，檢查硬件問題，如鬆動連接或損壞傳感器。

結論

電流測量校準是確保ABB ACS580驅動器高效、可靠運行的關鍵步驟。故障2281提示電流測量係統需要重新校準。通過正確使用參數99.13和99.14，按照本文提供的步驟，您可以有效解決此故障，恢複驅動器正常運行。定期維護和校準檢查有助於預防類似問題，延長設備壽命並保持生產效率。如需進一步幫助，請參考官方文檔或聯係ABB技術支持。

附錄：參數99.14值表
