一、係統概述

在現代工業與民用供水係統中，恒壓供水技術被廣泛應用於高效節能運行場合。本項目選用米蘭M5000係列變頻器作為控製核心，配合YTZ-150電位器式遠傳壓力表構建閉環恒壓控製係統，實現對單台水泵的自動調節運行，確保出水壓力穩定在設定值範圍內。

該係統具有成本低、易維護、響應快的特點，適用於小型供水係統、工廠循環冷卻水控製、鍋爐補水等應用場景。

二、主要硬件與功能模塊

1. 變頻器：米蘭 M5000 係列

• 內置 PID 調節器

• 支持多種模擬量輸入（0-10V、0-5V、4-20mA）

• 提供 +10V 電源輸出端子供傳感器使用

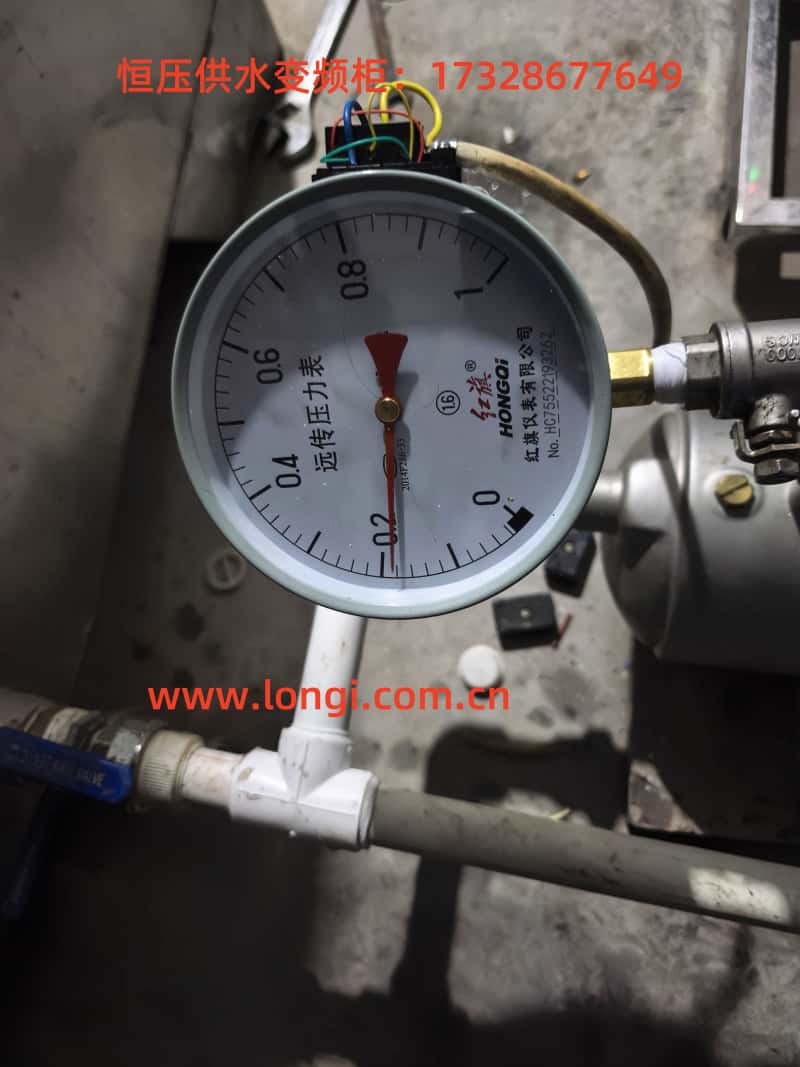

2. 壓力傳感器：YTZ-150 電位器式遠傳壓力表

• 電阻式輸出，量程電阻範圍約 3~400Ω

• 工作電壓額定 ≤ 6V，但實際工程中接入 10VDC 長期使用無異常

• 通過電壓分壓方式輸出隨壓力變化的信號（典型 0~5V）

3. 控製目標：

• 通過變頻器控製水泵轉速，維持管路壓力恒定

• 當壓力低於設定值時提高頻率提升出水量，反之降低頻率節能運行

三、接線與跳線設置

1. 壓力傳感器三線製接線方式（實測可用 10V）

2. 模擬量輸入跳線 JP8 設置（見說明書）

• 默認：1-2 連接，表示 AI 輸入為 0-10V 模式

• 本項目保持默認即可（無需改為2-3）

四、變頻器PID參數設置（實測使用參數）

啟用與通道設置

五、休眠功能設置

為實現節能效果，在無用水壓力需求時自動休眠停機，可以設置以下參數：

六、PID調試方法建議

1. 啟動係統後，觀察運行曲線：

• 若震蕩大、響應快，適當減小 P7.11（比例增益）

• 若響應慢、欠調節，減小 P7.12（積分時間）

2. 最終目標是：壓力在 P7.05 ±2% 範圍內穩定波動

3. 檢查回水管道是否穩壓緩衝，避免壓力突變造成係統誤判

七、關鍵注意事項

1. 跳線JP8 可保持默認 1-2（適用於0~10V輸入）

2. 實測壓力表使用 10V 供電長期穩定，無需額外降壓模塊

3. 接地必須可靠（連接 PE 端子），避免共模幹擾影響 PID 控製

4. 若壓力波動大、反饋不穩定，可在VC1與GND間加濾波電容（0.1~0.47μF）

八、結語

通過本係統設計，米蘭M5000變頻器結合YTZ-150壓力傳感器，可實現高性價比、高穩定性的恒壓供水解決方案，適用於工農業多種場合。變頻器內置PID算法為用戶簡化了傳統PLC+PID的複雜控製模式，後續維護也較為方便。隻需注意供電匹配、反饋信號調整及參數整定，即可獲得優良的閉環運行效果。
