一、項目概述

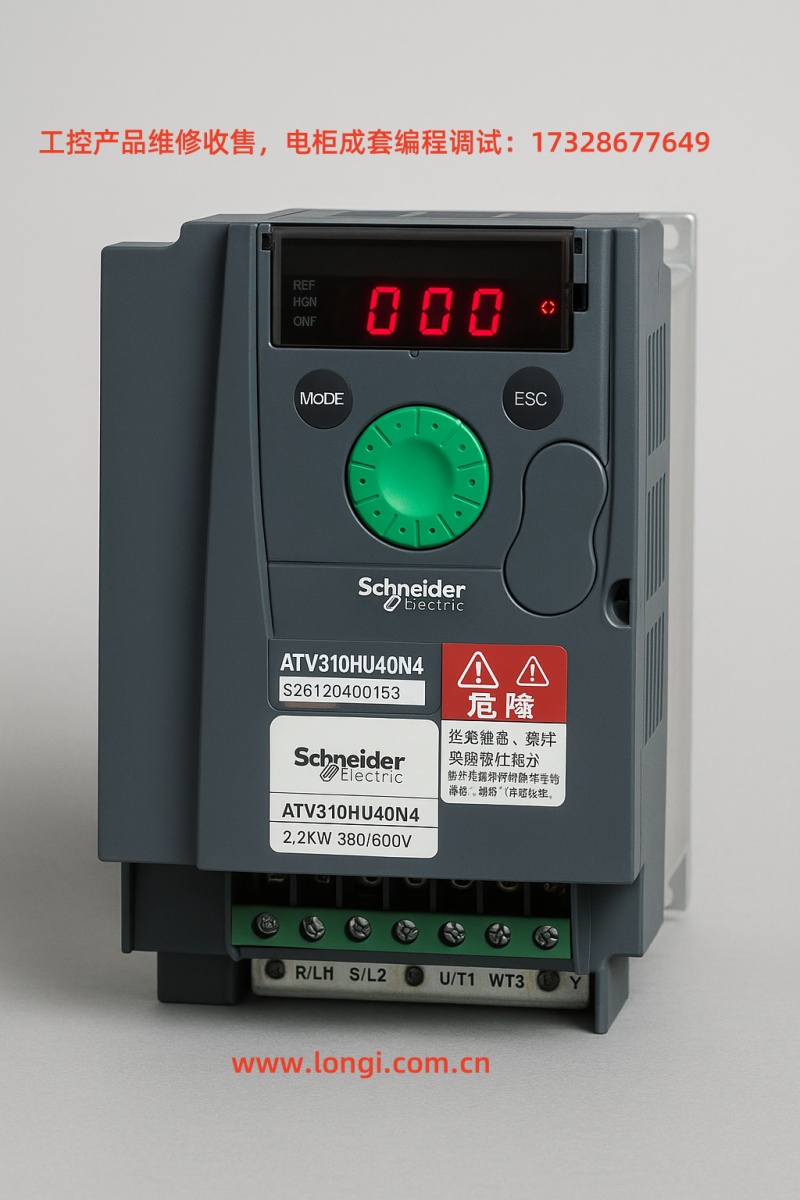

本項目旨在構建一個無需 PLC 的控製網絡，讓 9 台施耐德 Altivar-310 係列變頻器通過 Modbus TCP 協議直接與 HMI（人機界麵）通信。HMI 作為唯一主站，所有變頻器作為從站，實現控製指令下發、狀態監視與參數交互。

此方案適用於中小型自動化設備，既能降低成本，又簡化控製架構，提高調試效率。

二、硬件準備清單

三、IP地址與Modbus地址分配建議

HMI 建議設置為 192.168.0.10，若係統封閉可將網關設為 0.0.0.0。

四、使用 SoMove 為每台變頻器配置 IP 地址

1. 使用網線將電腦與變頻器連接，並將電腦 IP 設置為與變頻器相同網段（如 192.168.0.100）。

2. 打開 SoMove 軟件，選擇“Modbus TCP”連接方式，設置連接目標為當前變頻器 IP（出廠默認或臨時設定 IP），通訊地址為 1。

3. 進入通信設置菜單 → Ethernet：

• IP 模式設為“手動 (Manual)”

• 分別設置靜態 IP（例如 192.168.0.15）

• 子網掩碼設為 255.255.255.0

• 網關設為 0.0.0.0 或根據網絡實際填寫

• 協議模式選“Modbus TCP（數值為0）”

• 設置 Modbus 從站地址：1~9

4. 寫入參數後重啟變頻器，新 IP 生效。

5. 重複以上步驟，為每台設備配置唯一 IP 與地址。

五、HMI 通訊變量映射示例

注意：ATV310 的 Modbus 寄存器從 40001 起算，部分 HMI 使用“偏移0”，即寄存器 1 對應 40001。

六、網絡拓撲與安裝規範

1. 星型結構：9 台變頻器和 1 台 HMI 全部接入交換機。

2. EMC 接線要求：

• 強電與網線走線分開，避免交叉幹擾。

• 所有變頻器、交換機接地端連接至電控櫃的 PE 條。

3. 標簽與文檔：

• 每條網線標注設備編號與 IP。

• 控製櫃內貼置整體網絡拓撲圖，便於維護。

七、係統調試流程

1. 網絡測試：用電腦對每台設備 IP 執行 ping 測試，確保響應正常。

2. HMI 通訊測試：

• 建立一個控製模板畫麵。

• 複製畫麵至其他變頻器控製頁，僅更改 IP 與 Modbus 地址。

• 分別測試啟動、頻率設定、狀態讀取等功能。

3. 壓力測試：快速切換啟停命令，觀察各 VFD 響應與 HMI 刷新速度是否符合預期（<200ms）。

4. 項目備份：保存每台 VFD 的 SoMove 配置文件（.stm）及 HMI 工程至版本控製係統中。

八、性能與使用限製

九、維護與優化建議

• 參數修改後，及時備份 SoMove 配置文件。

• 每台變頻器外殼貼上對應的 Modbus 地址。

• 對 HMI 操作界麵設置密碼權限，防止誤操作。

• 每年檢查交換機端口狀態，若有 CRC 錯誤或風扇積灰，應及時更換或清潔。

十、結語

通過配置 VW3A3616 模塊，為每台 ATV310 設置獨立 IP 與 Modbus 地址，采用星型結構與 HMI 建立直接通訊網絡，不僅簡化了布線與控製邏輯，還節省了使用 PLC 的硬件成本。此方案特別適用於中小型設備，易於維護、部署靈活、調試友好，具有極高的實用價值。
