ABB ACS550 變頻器 F0002 故障深度剖析與解決方案

引言

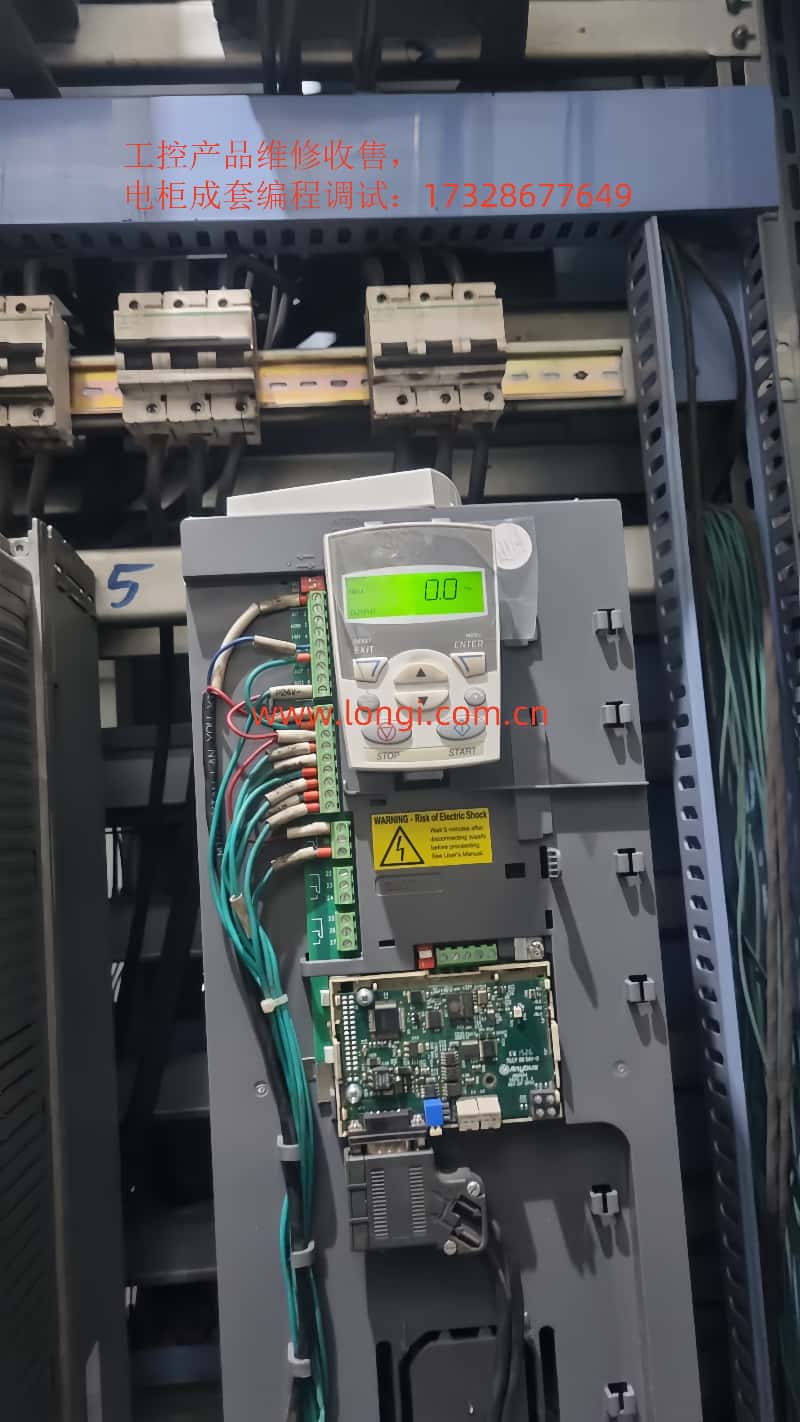

在工業自動化領域，變頻器是實現電機精確控製的關鍵設備，其運行的穩定性直接關係到生產效率和設備壽命。ABB ACS550 係列變頻器以其高效能和可靠性在眾多行業中得到廣泛應用。然而，在實際使用中，F0002 故障作為一種常見的異常情況，常常困擾著設備維護人員。本文將深入探討 F0002 故障的定義、成因、現場應對策略以及維修方法，旨在為用戶提供清晰且實用的指導，幫助他們迅速恢複設備的正常運行狀態。

F0002 故障的定義

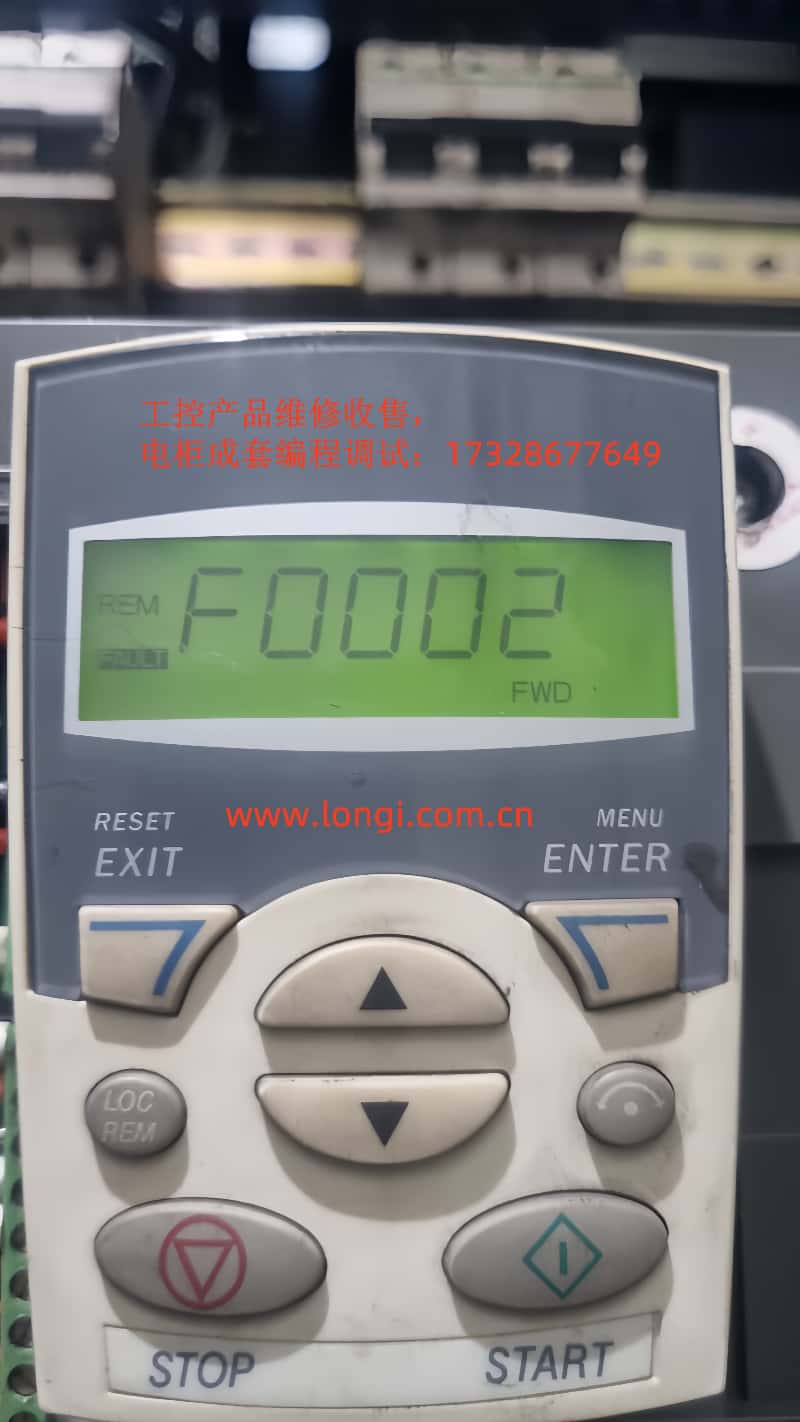

在 ABB ACS550 係列變頻器中，F0002 故障代碼明確指向直流母線過電壓問題。當變頻器檢測到直流母線電壓超出其設計的安全閾值時，控製麵板會顯示“F0002”或“OVERVOLTAGE”警告，並自動停機以保護內部電路。這一故障的出現不僅會中斷生產流程，還可能對硬件造成潛在損害，因此需要及時診斷和處理。

故障成因分析

F0002 故障的根本原因是直流母線電壓的異常升高，而這一現象通常由以下幾個因素引發：

1. 輸入電源波動
   當輸入端的 L1、L2、L3 三相電源發生瞬態或持續性的電壓升高時，變頻器的整流電路會將過高的電壓傳遞至直流母線，從而觸發過電壓保護。

2. 減速過程再生能量過大
   在電機減速時，若變頻器的減速時間設置過短（例如參數 2203 或 2206），電機產生的再生能量無法及時釋放，導致直流母線電壓快速攀升。

3. 製動係統性能不足
   對於需要頻繁製動或負載慣性較大的應用場景，如果製動電阻或製動斬波器的容量不足以吸收再生能量，直流母線電壓將不可避免地升高。

4. 外部負載反饋能量
   在某些特殊工況下（如下坡輸送機或卷揚機），電機可能被外部力驅動，進入發電狀態，將多餘能量回饋至變頻器，進而引發過電壓故障。

以上原因可能單獨或疊加發生，因此在分析故障時需要從多角度入手，全麵排查。

現場處理步驟

麵對 F0002 故障，用戶可以通過以下步驟進行現場處理，以盡快恢複設備運行：

步驟 1：確認故障並停機

• 檢查變頻器顯示屏，確認故障代碼為“F0002”或提示“OVERVOLTAGE”。

• 立即停止變頻器運行，避免故障進一步擴大，確保設備和人員安全。

步驟 2：檢查輸入電源

• 使用萬用表測量輸入端 L1、L2、L3 的電壓值，判斷是否存在電壓異常。

• 若發現電源不穩定，可考慮加裝穩壓裝置或聯係供電部門進行調整。

步驟 3：調整減速參數

• 進入參數設置模式，查看減速時間參數（2203 或 2206）。

• 若時間過短，適當延長減速時間（例如從 5 秒調整至 10 秒），以降低再生能量的累積速度。

步驟 4：檢查製動係統

• 確認製動電阻和製動斬波器的規格是否與負載需求匹配。

• 檢查製動電阻是否出現燒毀或斷路現象，必要時更換為更高功率的電阻。

步驟 5：複位並測試

• 在解決潛在問題後，按下控製麵板上的“RESET”鍵清除故障。

• 重新啟動變頻器，觀察運行狀態，確保故障不再複發。

步驟 6：持續監控

• 若故障反複出現，記錄相關運行數據並聯係專業技術人員進行進一步診斷。

這些步驟能夠幫助用戶在現場快速定位問題並采取有效措施。

拆機維修流程

如果現場處理無法徹底解決問題，可能需要對變頻器進行拆卸檢查和維修。以下是具體的維修流程：

1. 安全準備

• 斷開變頻器電源，等待至少 5 分鍾，確保內部電容完全放電。

• 佩戴防靜電手套，避免靜電損壞敏感元件。

2. 外觀檢查

• 拆開變頻器外殼，檢查直流母線電容是否存在膨脹、漏液或燒焦現象。

• 查看 IGBT 模塊是否有過熱痕跡或擊穿損壞。

• 若安裝了製動電阻，檢查其表麵是否完好。

3. 電壓測量

• 在通電狀態下（注意安全），使用萬用表測量直流母線電壓，參考 ACS550 技術手冊中的標準值。

• 若電壓持續偏高，可能表明電容或整流電路存在問題。

4. 製動電路檢測

• 測試製動斬波器的工作狀態，確保其開關功能正常。

• 使用歐姆表測量製動電阻的阻值，確認其與標稱值一致。

5. 控製電路排查

• 檢查主控板上的電路連接，尋找可能的短路或斷路點。

• 若具備條件，可使用示波器檢測電壓監測電路的輸出信號。

6. 更換損壞部件

• 根據檢查結果，更換損壞的電容、IGBT 模塊或製動電阻，建議使用 ABB 原裝配件。

• 更換後，確保所有連接牢固，避免接觸不良。

7. 測試與驗證

• 重新組裝變頻器，通電後進行空載和帶載測試。

• 確認故障代碼不再出現，且運行參數正常。

維修過程中，務必由專業人員操作，並嚴格遵守安全規範。若不確定具體操作，建議聯係 ABB 官方技術支持。

預防措施與建議

為了減少 F0002 故障的發生，用戶可以采取以下預防措施：

• 定期檢查電源質量：確保輸入電壓穩定，避免因電網波動引發故障。

• 優化參數設置：根據負載特性合理配置減速時間，避免再生能量過載。

• 升級製動係統：在高慣性負載應用中，選擇容量充足的製動電阻和斬波器。

• 日常維護：定期清理變頻器內部灰塵，檢查關鍵部件的老化情況。

總結

ABB ACS550 變頻器的 F0002 故障是一種典型的過電壓問題，可能由電源異常、參數不當或製動不足等多種原因引起。通過本文提供的現場處理步驟和拆機維修流程，用戶可以係統性地診斷和解決問題。同時，采取適當的預防措施能夠有效降低故障發生率，延長設備使用壽命。希望這份指南能為用戶提供實用參考，助力設備維護與生產效率的提升。
