本文針對 315 kW 水泵應用中出現 F30022（功率單元 U_ce 監控故障）與 A7852（外部報警 3）並存的 G120L 變頻器現場案例，係統梳理故障機理、詳細給出八步排查流程、列出常見損壞元件的測試方法與更換技巧，並結合維護統計數據，總結 5 條預防性維護要點。

一、故障現象與代碼釋義

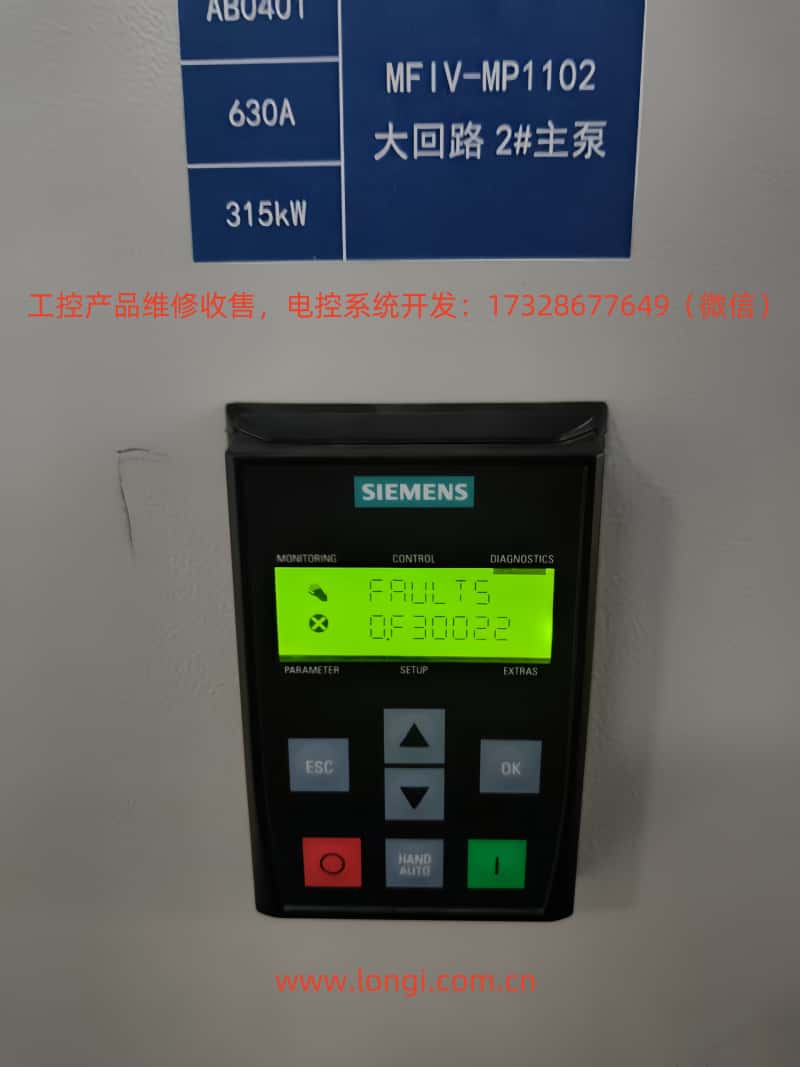

1. 故障代碼 F30022：功率模塊 U_ce 監控動作

• 定義：功率單元在 IGBT 導通期間實時檢測 集電極‑發射極電壓 (U_ce)，若電壓波形異常立即觸發硬故障並閉鎖脈衝。

• 常見誘因

1. 輸出相‑相 / 相‑地短路或電機繞組擊穿。

2. IGBT 模塊內部擊穿（過熱、老化或浪湧衝擊）。

3. 柵極驅動 24 V 電源缺失或電路板熔絲熔斷。

4. CU 與 PM 間光纖鏈路中斷，導致采樣丟失。

5. 係統接地不當，諧波電流經 PE 回流抬高采樣地電位。

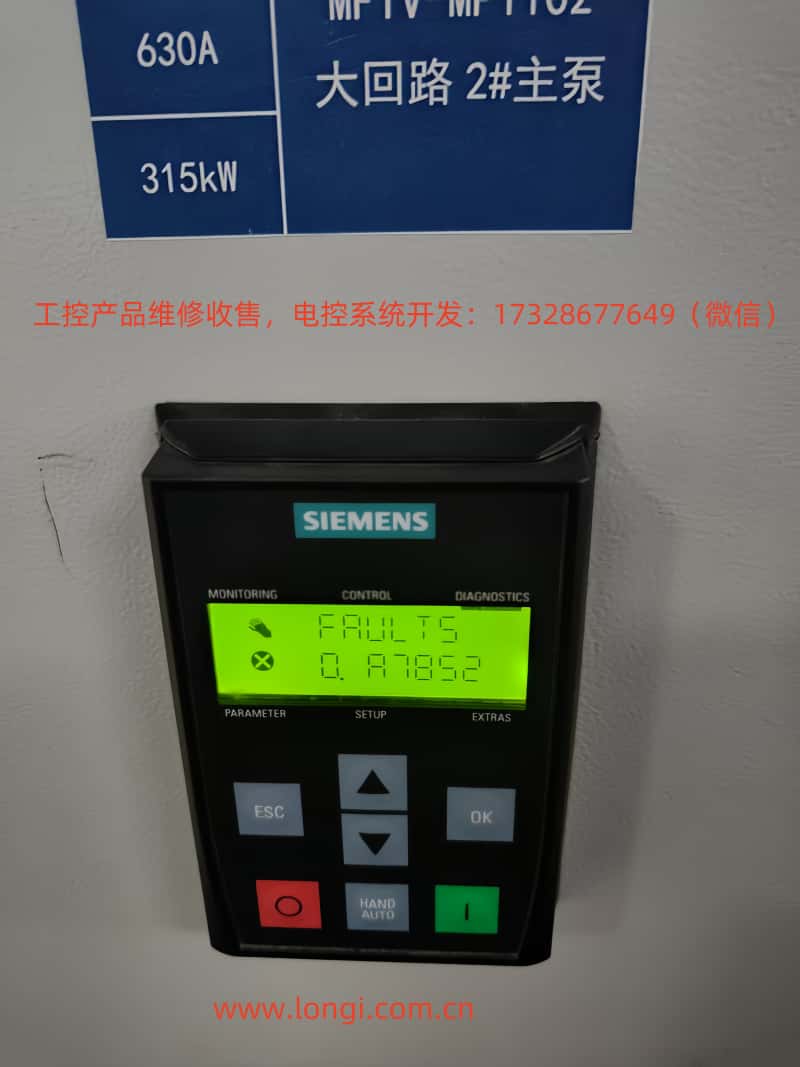

2. 報警代碼 A7852：External Alarm 3（外部報警 3）

• 消防/急停回路閉合；

• 冷卻水壓、油站壓力或上位 PLC 輸出故障；

• 端子鬆動、屏蔽接地不良導致幹擾脈衝。

• 定義：數字量輸入經參數 p2117 映射，當其狀態滿足觸發條件即置位報警；不關斷功率，僅提示外部聯鎖異常。

• 典型觸發源

當 F30022 與 A7852 同時出現 時，往往說明 功率級存在硬件缺陷，且現場聯鎖亦處於報警狀態，需分別處理。

二、八步係統化排查流程

三、案例維修實戰

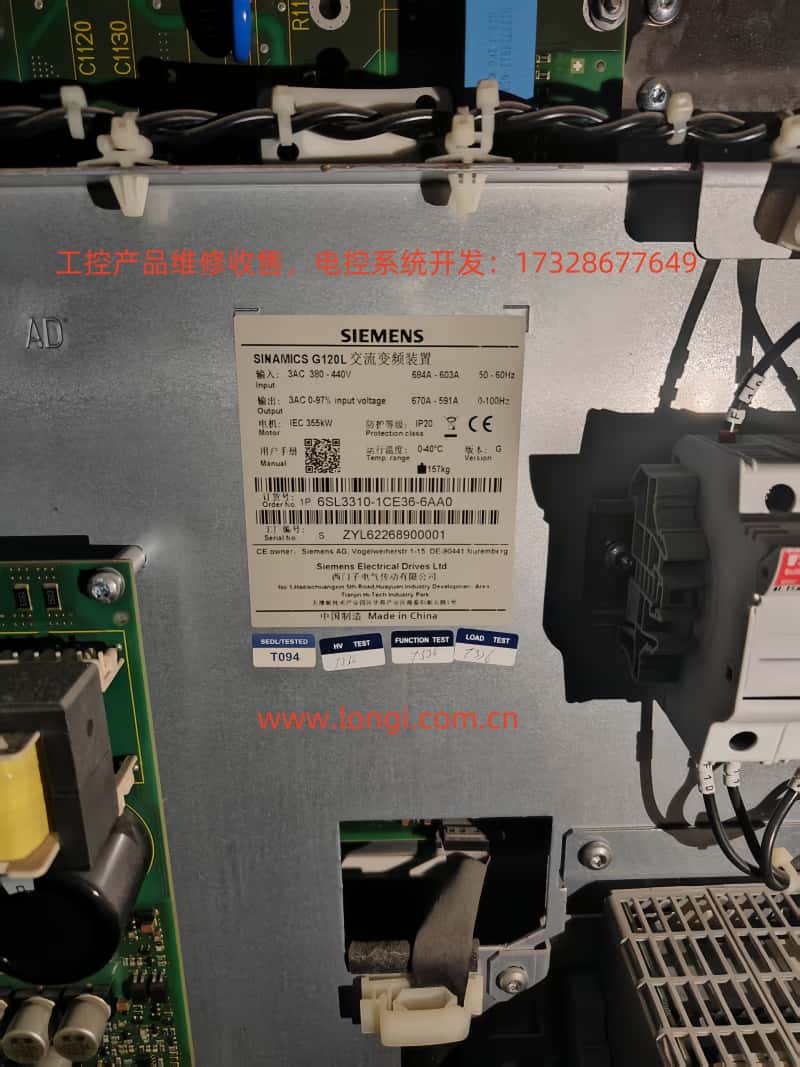

設備概況：G120L‑315 kW + CU240E‑2PN 控製單元，驅動循環水泵。主機運行 5 年後首次出現 F30022 + A7852。

1. 現場初篩：兆歐表僅 0.2 MΩ，判斷絕緣擊穿；拆端子測線間阻值 U‑V 0.3 Ω（應 0.75 Ω）。鎖定電機短路。

2. 功率模塊檢測：萬用表測 U 臂 IGBT 雙向 0 Ω，模塊硬擊穿；同側驅動板 24 V 熔絲熔斷。

3. 更換部件：更換 2×1700 C 等級 IGBT、重新布線、更換熔絲，並清潔散熱通道。

4. 光纖複位：重新插拔 CU‑PM POF，指示燈回常亮狀態。

5. 外部報警處理：p2117=1101，對應 DI4；發現消防聯鎖測試線未複位→恢複後 A7852 消失。

6. 試運與交付：先空載後帶載 50 Hz 滿載運行 1 h，無報警，交付生產。

四、元件價格與典型工時參考

五、預防性維護五要點

1. 在線絕緣監測：安裝 IDAX‑M，當絕緣 < 2 MΩ 提前報警。

2. 季度散熱清潔：壓縮空氣吹掃風道，檢查 r0035 溫升>10 K 立即處理。

3. 規範上電順序：先主回路再 24 V 控製電源，避免驅動板提前上電誤報。

4. 外部報警分層：將外部報警信號在 PLC 內消化，驅動隻接總 OK 觸點，減少誤停。

5. 浪湧與諧波抑製：進線端加裝 690 VAC SPD + 3 % 電抗器，減小 dv/dt 對 IGBT 衝擊。

六、結語

F30022 代表功率級“紅色警戒”，A7852 則是係統層“黃燈”。兩碼並存時必須既查硬件又查外部聯鎖。通過結構化的八步排查、嚴謹的元件測試、更換與調試，可在 48 小時內恢複 315 kW 水泵生產；而通過絕緣監測、散熱保潔、接地優化等預防手段，可大幅降低類似停機風險。希望本文的案例與方法學能為現場運維工程師提供切實幫助，也為設備管理者製定預防性維護計劃提供參考。
