LS Mecapion APD‑VP20 驅動器絕對值零位丟失故障全流程維修指南（以S&T TNL‑120V立車刀塔為例）

適用機型：Fanuc 0i‑TC + S&T TNL‑120V CNC Vertical Lathe；刀塔伺服軸采用 LS Mecapion APM‑SG20MKX1‑SNT 伺服電機 + APD‑VP20(SNT) 伺服驅動器；電機編碼器型號 TS5643N1 多圈絕對式編碼器（2048 P/R）。

故障現象：驅動器內置鋰電池失效 → 驅動自檢報 AL‑14/15 絕對值數據/電池錯誤 → 現場誤判為編碼器損壞並拆下聯軸器 → 重新安裝時未對準磁極零位 → 絕對位置與電機電角度徹底偏移，Fanuc CNC 報刀塔軸隨動/參考點丟失報警，無法上電運行。

目錄

1. 故障背景與係統構成

2. 絕對值編碼器與磁極零位的關係

3. 典型故障鏈分析

4. 工具與安全準備

5. 分步維修與校準流程
   5.1 更換驅動器電池
   5.2 機械恢複：重新對準聯軸器零位
   5.3 驅動器參數與菜單操作
   5.4 Fanuc 係統參考點重建

6. 關鍵點詳解
   6.1 PC‑806 Z POS Search
   6.2 PC‑811 ABS Encoder Set
   6.3 HSIN / HSOUT 絕對值傳輸握手

7. 試運行與驗證

8. 防再犯措施與保養建議

9. 常見問答 FAQ

10. 結束語

1 故障背景與係統構成

1.1 機床、數控與伺服架構

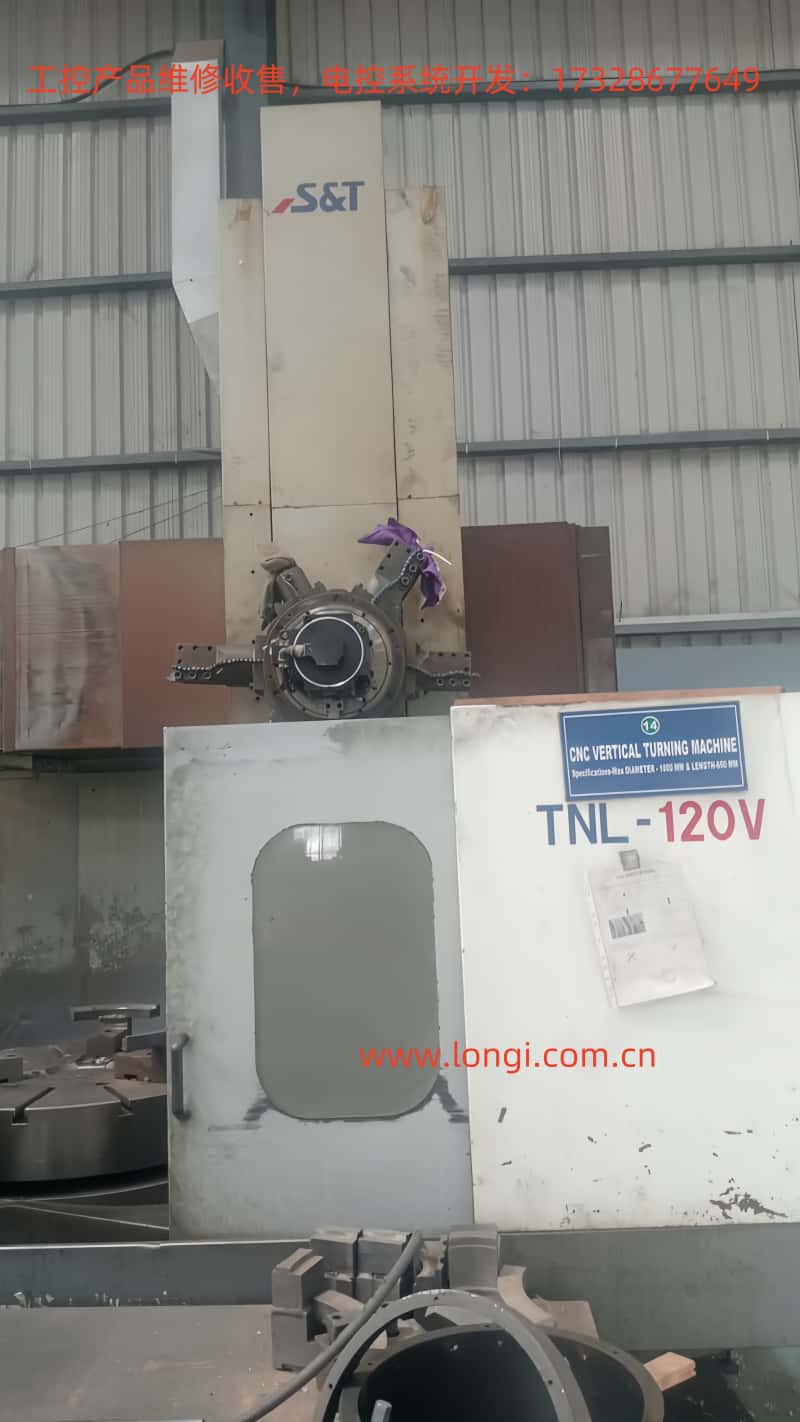

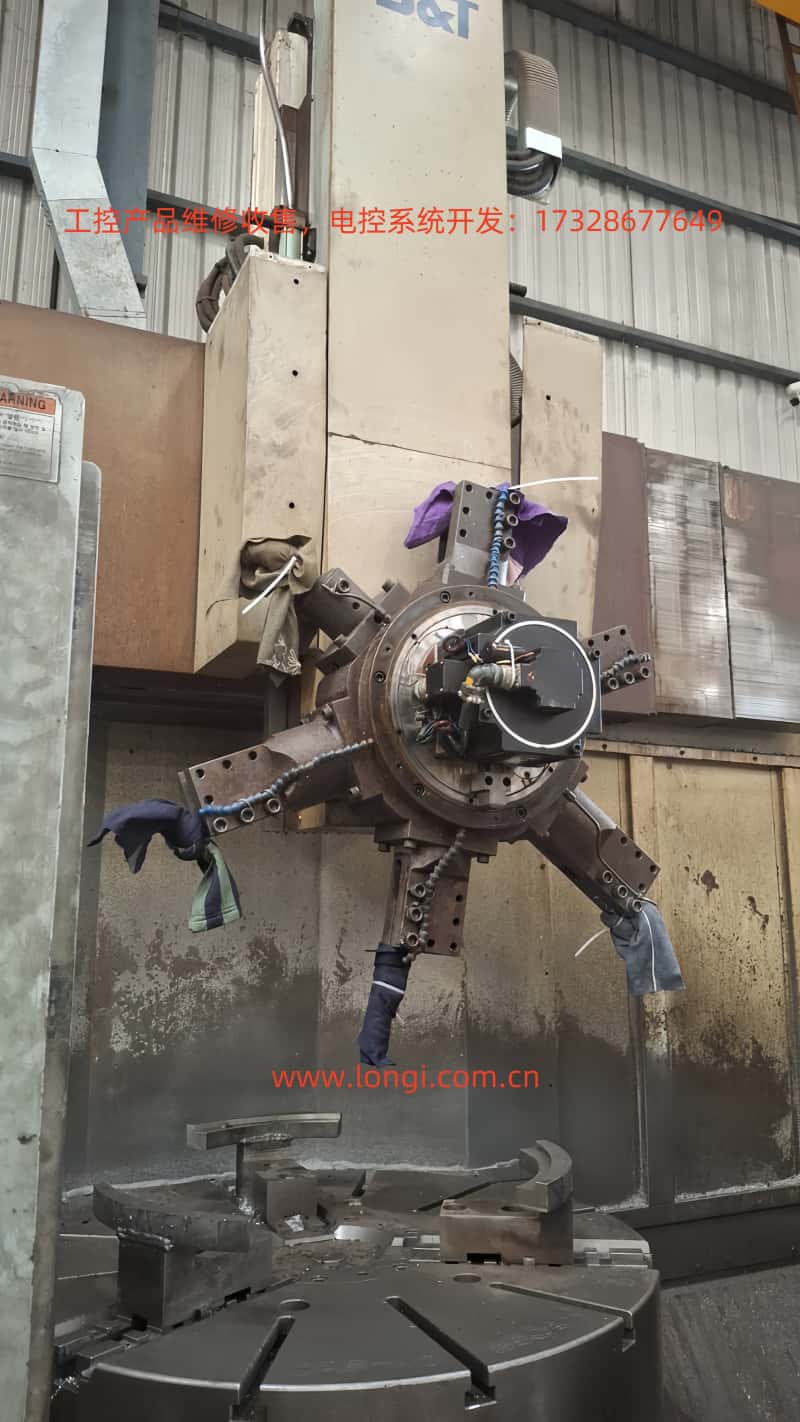

• 機床型號：S&T TNL‑120V 立式車削中心，配 8 工位刀塔。

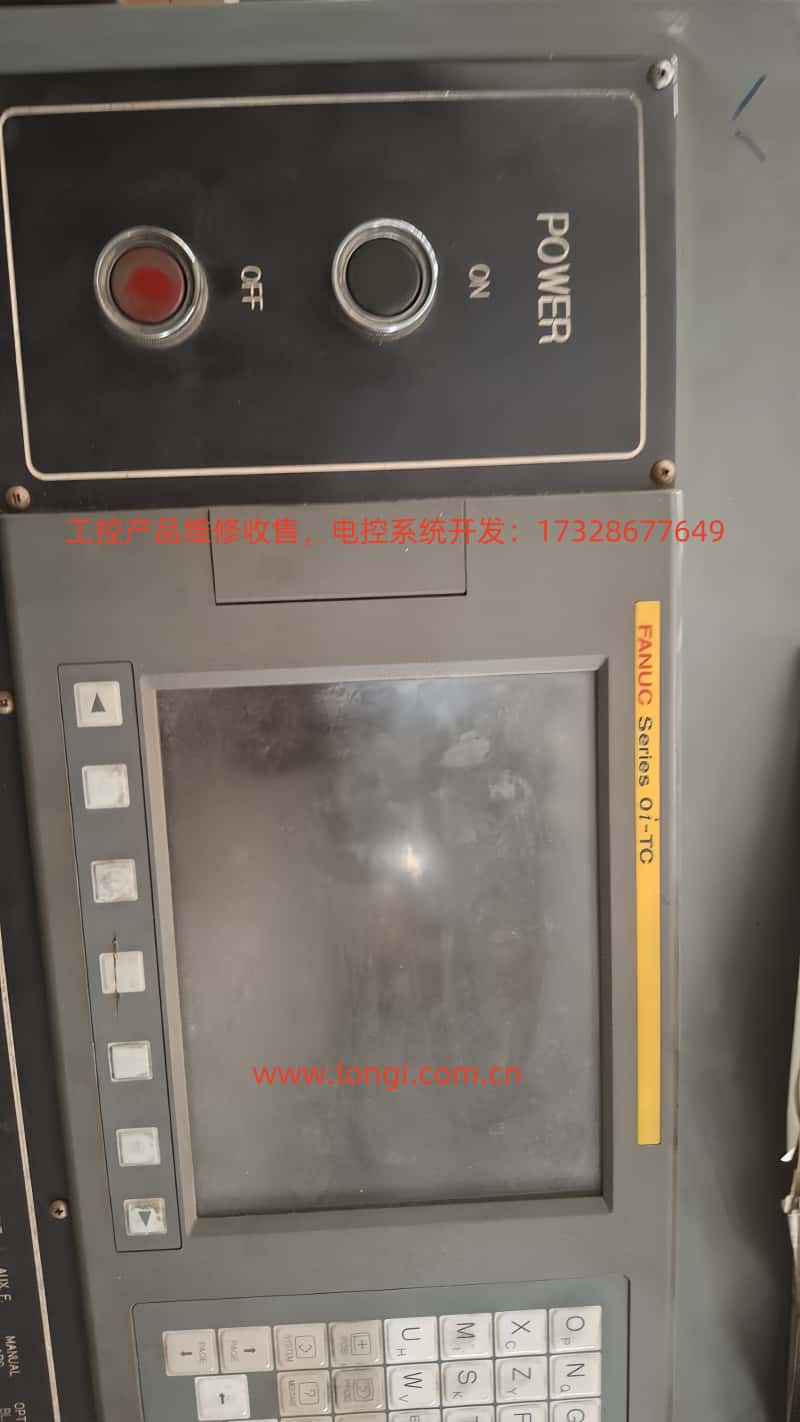

• 控製係統：Fanuc Series 0i‑TC，標配 FANUC α 伺服與主軸，但刀塔軸由 OEM（S&T）采用 LS Mecapion 方案以降低成本。

• 刀塔伺服：

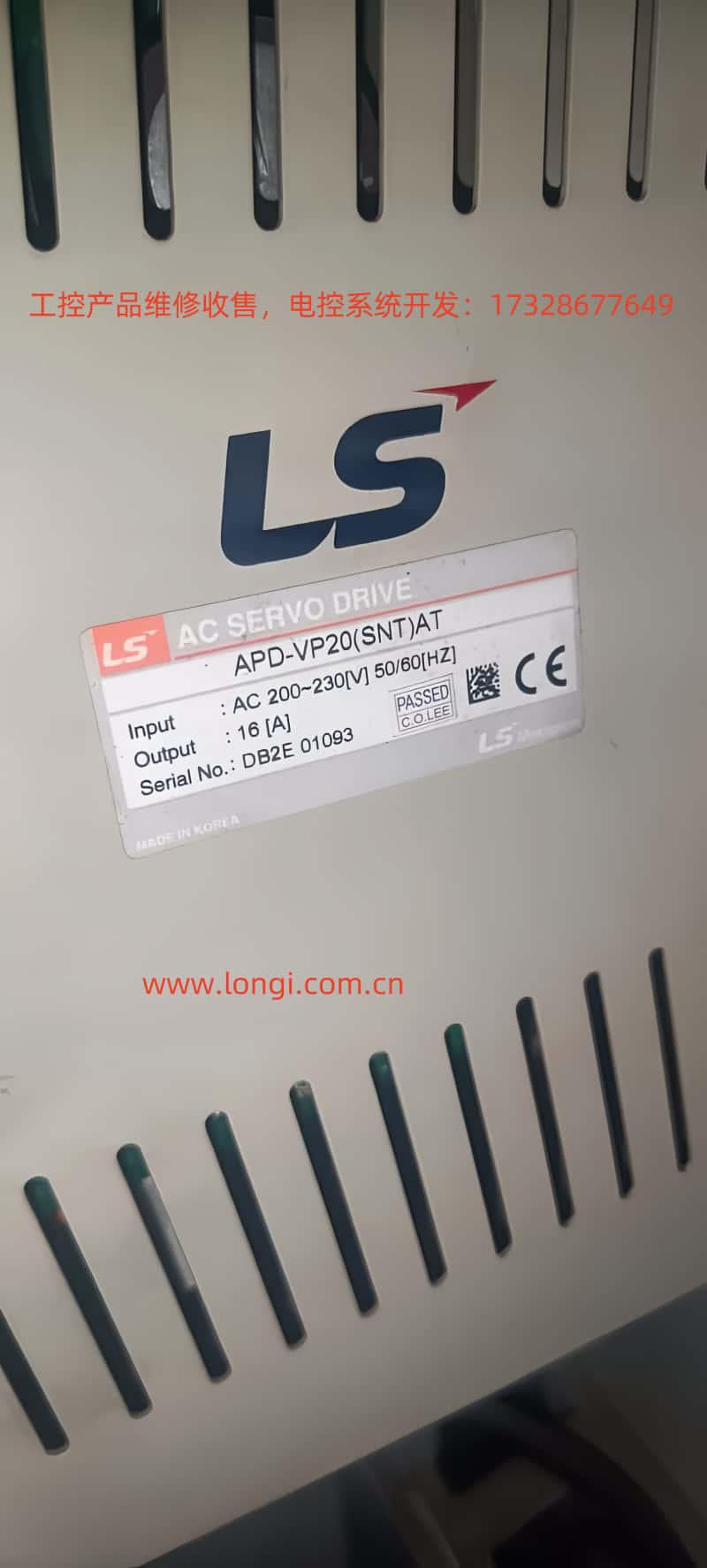

• 伺服驅動器：APD‑VP20(SNT) AC Servo Drive（200‑230 VAC 三相）。

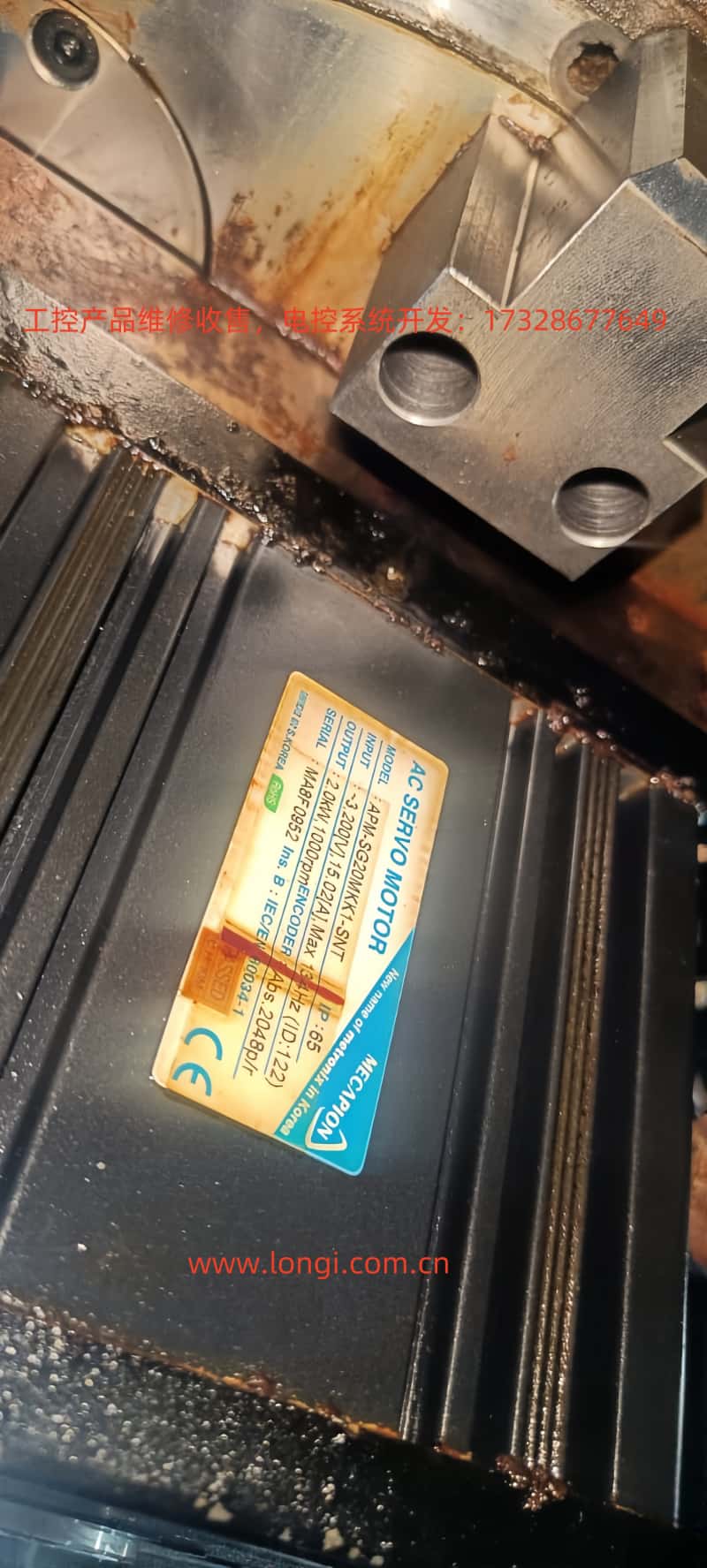

• 伺服電機：APM‑SG20MKX1‑SNT，最大 2 kW/1000 rpm，絕對值編碼器 2048 P/R。電機防護等級 IP‑65，帶刹車。

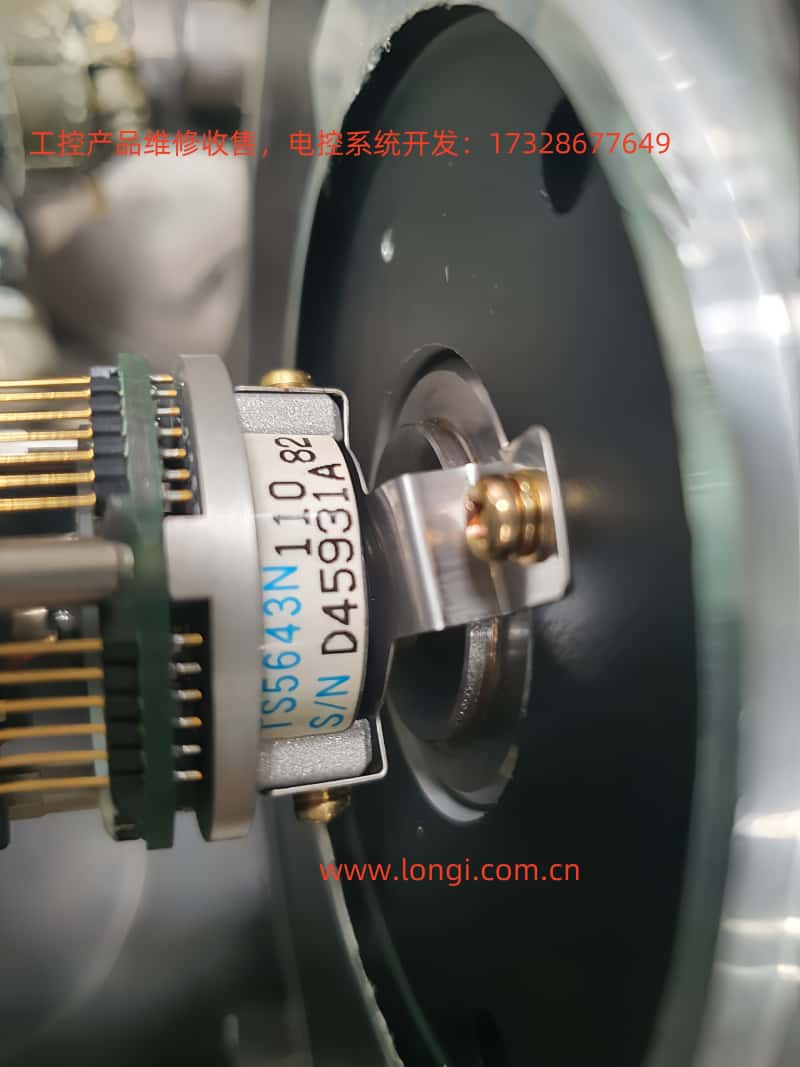

• 編碼器：TS5643N1 多圈絕對式，光電/磁混合結構，提供 ABZ 增量 + 串行多圈數據。

• 與 Fanuc 之間通過 I/O & PMC 信號完成刀塔分度、鎖緊、到位等邏輯聯動。

1.2 絕對值備份電池

APD‑VP20 驅動內置 3 V 鋰電池（CR‑1/2AA 或同規格）保持編碼器多圈數據與驅動參數。失壓會觸發：

• AL‑14 ABS Data Error

• AL‑15 ABS Battery Error

• AL‑16/17 多圈計數溢出

若用戶在電池失效後仍繼續開機，驅動會停機保護，Fanuc CNC 上位檢測不到“Servo Ready”導致刀塔軸報警。

2 絕對值編碼器與磁極零位

• 電氣零位 (Electrical 0°)：驅動器進行電流矢量控製的參考角，與電機定子磁場對齊。

• 機械零位 (Z 相脈衝)：編碼器一圈僅一次的索引位置，廠家在裝配時使其與電角 0° 重合。

• 多圈絕對值：記錄轉過的圈數，靠內置電池或 Wiegand 能量維持。

任何導致編碼器法蘭相對於轉子轉動的機械操作（鬆開聯軸器、拆芯片固定螺釘等）都會破壞這種對齊關係 → 換向錯誤 → 電流劇增或無法風車尋找 Z 位。

3 典型故障鏈分析

4 工具與安全準備

• 3 V CR‑1/2AA 鋰電池 × 1（建議原廠或鬆下同規格焊腳電池）。

• 十字/內六角扳手、扭力螺絲刀。

• 手動脈衝發生器 MPG 或 PLC 麵板低速 jog 功能。

• 絕緣手套、萬用表、示波器（可選，用於監視 Z 脈衝）。

• 維修軟件（可選）：LS Loader PC 調試程序 + RS‑232 線。

斷電 5 分鍾後再開箱，確保“CHARGE”燈完全熄滅，內部直流母線殘壓 < 50 V。

5 分步維修與校準流程

5.1 更換驅動器電池

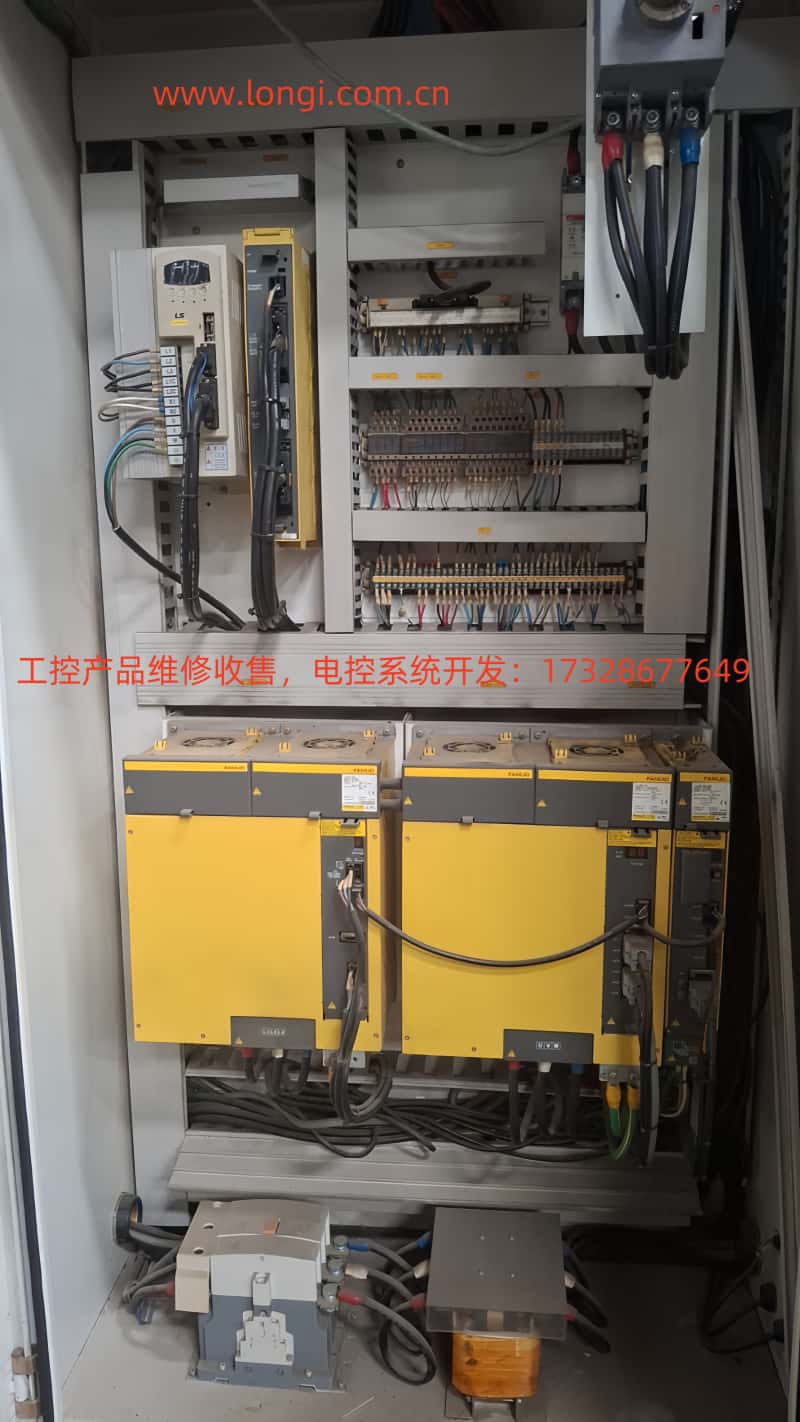

1. 打開電櫃側門 → 找到 APD‑VP20 頂部小蓋 → 取出舊電池。

2. 檢查電池座無腐蝕 → 裝入新電池，注意極性。

3. 上電確認 AL‑15 消失，若仍存在則表明主板存儲電壓未恢複，可在 PC‑802 Battery Test 菜單確認電壓值 > 2.7 V。

5.2 機械恢複：重新對準聯軸器零位

1. 鬆開 編碼器側柔性聯軸器 2 顆 M3/M4 螺釘，保持輕壓。

2. 在驅動麵板進入 PC‑806 Z POS Search → 按 ENTER。

• 電機以約 5 rpm 正向旋轉；檢測到 Z 相脈衝後立即停止。

3. 此刻視為編碼器眼中的 Z 位，但不一定是磁極零位 → 用示波器或驅動 Monitor -> Current Iq 觀察阻力最小點；微調編碼器殼體，直到電流最小、驅動不報過流。

4. 扭力 0.8 N·m 鎖緊聯軸器螺釘。

5.3 驅動器參數與菜單操作

僅多圈絕對式需執行：

1. 進入 PC‑811 ABS Encoder Set，驅動顯示 “reset” 5 秒 → 自動寫入新零位。

2. 回到主畫麵，無 AL‑14/16 報警。

3. 在 PC‑401~PC‑408 中檢查 POS 反饋應為 0 或極小值。

4. 重新上 SVON，驅動 Ready → 刀塔軸可低速 Jog。

5.4 Fanuc 係統參考點重建

1. PMC I/O 頁確認 LS 驅動 Ready 信號已到位（X/G0122 之類）。

2. CNC MDI 輸入：G28 T0（或 OEM 定義的回參考宏），刀塔自動回原點。

3. SYS > PARAM > 1815 #4 APZ 置 1，保存絕對坐標。

4. 斷電重啟，確認無 SV420 TURRET REF LOST／SV041 AXIS ZRN 報警。

6 關鍵點詳解

6.1 PC‑806 Z POS Search

• 用於捕捉 ABZ 信號中的 Z 脈衝。

• 若 10 秒內未檢到 Z，相則報 AL‑08 位置傳感器故障，須檢查編碼器信號線或分辨率設置 [PE‑204] 是否 2048。

6.2 PC‑811 ABS Encoder Set

• 寫入當前單圈與多圈數據為零。

• 將 AL‑14/16 標誌清零，同時隱藏電池標誌位。

6.3 HSIN / HSOUT 握手

• 若 PLC 采用 ABSCALL 讀取絕對坐標，可在 SVON=OFF 下置 ABSCALL=ON，複位後需置 OFF。

• PLC 每收 2 bit Data 切換 HSIN，直到 30 bit 讀完，可避免 Fanuc 回零，但現場多用 G28 即可。

7 試運行與驗證

1. 設驅動 Torque Limit = 10 % → 小扭矩 Jog 10 圈，監視 MONIT1 電流尖峰 < ±5 A。

2. 刀塔執行一次 T0101 → T0202 分度，看是否 1 次到位，無咬合聲。

3. 長時間循環換刀 > 100 次，確認溫升、報警計數 0。

8 防再犯措施與保養建議

• 每 半年在保養表記錄 LS 驅動電池電壓，< 2.8 V 預防性更換。

• 聯軸器螺釘加防鬆膠；每年校驗扭矩。

• 備份 Fanuc 全部參數（包括 9000 號宏）與 LS 驅動參數，存 U 盤與雲盤雙份。

• 維修期間禁止未授權人員拆卸編碼器；需拆時務必做記號或 3D 掃描定位。

9 常見問答 FAQ

1. Q：可以把編碼器改成增量式省電池嗎？

• A： LS 驅動支持增量式，但 Fanuc PMC/梯形圖需重寫刀塔到位邏輯，且斷電後必須回零，不建議。

2. Q：AL‑03 換向錯誤如何清除？

• A： 重新做 Z POS Search 並調整聯軸器；若仍報錯，檢查電機相序 U‑V‑W 與驅動輸出是否一致。

3. Q：絕對值數據能通過 RS‑232 備份嗎？

• A： LS Loader 可保存菜單參數，但 不能導出編碼器 EEPROM，多圈信息隻能依賴電池。

10 結束語

本文結合 S&T TNL‑120V 立車刀塔軸實際案例，給出了 LS APD‑VP 係列驅動因電池失效與機械拆裝造成絕對零位丟失的 完整排故‑校準‑驗證 流程。按照本文 4 大步驟操作，可在 2 小時內 恢複機床刀塔軸正常運行並避免二次拆裝風險。希望為同類 Fanuc + 第三方伺服改裝機床的維護工程師提供參考。

關鍵心得：絕對值係統第一時間換電池 & 做好機械記號；一旦拆裝，就利用驅動內置 Z 捕捉 + ABS 複位功能對零位進行二次標定，再讓 CNC 建立新的參考坐標，方能一次性解決問題。
