一、絡絲機和卷繞機的基本工作原理

絡絲機和卷繞機是紡織行業中廣泛使用的兩種關鍵設備，主要用於將紗線從紡織生產環節中卷繞成紗錠。它們的工作原理雖然略有不同，但在紗線的輸送和卷繞過程中的基本目標是相同的：確保紗線均勻且高效地進行卷繞，並控製張力的變化。

卷繞過程通常從紗線從牽引裝置進入卷繞頭開始，卷繞頭（筒管）由電機帶動旋轉，隨著筒管的旋轉，紗線逐漸被卷繞到筒管上。筒管的直徑隨紗線的卷繞逐漸增大，這時需要通過引紗裝置來穩定紗線的輸送，並控製紗線的張力。為了保證卷繞的質量，需要調節卷繞頭電機的轉速、引紗電機的速度以及橫向運動機構的速度，這樣可以有效避免紗線鬆緊不均或纏繞不整齊。

二、核心參數計算方法

在卷繞過程中，關鍵的參數涉及到絲速、絲長、張力等，這些參數直接影響著卷繞的質量。為了確保卷繞過程的高效性和穩定性，需要精準地計算並設定這些核心參數。

1. 絲速的計算

絲速是指紗線通過卷繞裝置時的線性速度，通常以米/分鍾（m/min）為單位。絲速直接影響著紗線的張力以及每次卷繞的效率。其計算公式為：

$$\text{絲速} (m/min) = \frac{ \text{卷繞直徑} (mm) \times \pi \times \text{鏈速} (r/min)}{1000}$$

其中，卷繞直徑（D）是紗線在卷繞過程中形成的筒管直徑，而鏈速是電機的轉速。公式中的$\pi$是圓周率，1000是單位轉換係數（將毫米轉化為米）。通過這個公式，可以計算出紗線在卷繞過程中的實際速度。

2. 絲長的計算

絲長是指在每次卷繞過程中所用到的紗線的長度。計算絲長的公式如下：

$$\text{絲長} (m) = \frac{ \text{絲重} (g) \times 9000}{\text{絲旦數} (Den)}$$

絲旦數（Denier）是紗線的密度單位，表示每9000米紗線的重量。根據紗線的重量和密度，可以計算出所需的卷繞長度。

3. 張力的控製

張力是卷繞過程中最重要的參數之一。它直接決定了卷繞的緊密程度和均勻性。由於卷繞過程中筒管直徑不斷變化，張力也會隨之波動。通常，在卷繞的初期，筒管較小，紗線的張力較大；而在卷繞末期，筒管較大，張力較小。

為了保持張力的穩定，必須調節卷繞頭電機的轉速和引紗電機的速度，並通過橫向速度的調節來控製紗線的分布。張力的穩定性是影響最終紗線質量的關鍵因素，直接關係到產品的纖維強度、彈性等性能。

三、卷繞排線控製要點

卷繞排線控製涉及到多個方麵，主要是通過控製卷繞頭電機、引紗電機和橫向運動機構的配合，確保紗線均勻、有序地排布。

1. 卷繞頭電機控製：卷繞頭電機需要調節轉速，以適應筒管直徑的變化。隨著紗線的卷繞，筒管的直徑逐漸增大，電機的轉速需要相應減速，確保張力不會過大。此時，擺頻功能可以通過頻率波動調節，避免由於恒定頻率引起的張力波動。

2. 引紗電機控製：引紗電機的主要任務是將紗線從供料裝置輸送到卷繞頭。引紗電機的速度需要與卷繞頭電機的速度配合，確保紗線不會出現過鬆或過緊的情況。引紗電機的調節直接影響紗線的輸送穩定性。

3. 橫向運動機構控製：橫向運動機構的作用是調整紗線在筒管上的鋪設方式，確保每一層紗線的張力均勻。隨著筒管的直徑變化，橫向運動機構需要根據預設的參數調整移動速度，保證紗線按一定的角度和密度鋪設。

四、張力穩定的機理與本質

張力穩定性是卷繞過程中的核心問題，任何張力波動都可能導致紗線的斷裂、鬆弛或卷繞不均。張力的穩定性主要依賴於以下幾個因素：

1. 電機轉速的調節：通過調節卷繞頭電機和引紗電機的轉速，可以確保紗線在整個卷繞過程中保持均勻的張力。電機轉速過高會導致紗線過緊，過低則可能導致紗線鬆弛。

2. 橫向運動的配合：橫向運動機構的控製可以在一定程度上調整紗線的張力分布，尤其是在筒管直徑變化較大時，橫向運動機構可以有效平衡紗線的張力。

3. 頻率波動的控製：如前所述，擺頻功能通過周期性地調整電機頻率，可以有效減少張力波動，確保紗線在卷繞過程中的穩定性。

4. 實時反饋和調整：盡管傳統的卷繞控製多為開環控製，但隨著現代控製技術的發展，越來越多的設備開始集成實時監控和反饋機製。通過監測張力變化，控製係統可以及時調整電機轉速或橫向運動速度，以確保張力保持在設定範圍內。

五、擺頻的重要性及實現

擺頻功能在卷繞過程中至關重要，它通過微調電機的頻率波動，減緩和控製張力的波動，防止紗線因頻繁的張力變化而產生問題。現代變頻器普遍具備這一功能，尤其在紡織、紡絲和絡絲等行業中，擺頻已成為控製張力的重要手段。

擺頻的實現通常依賴於變頻器的內部算法，通過對頻率進行周期性波動調節，模擬實際生產中機械的運動狀態，最終達到優化張力分布的效果。

六、KL-626控製儀的使用方法

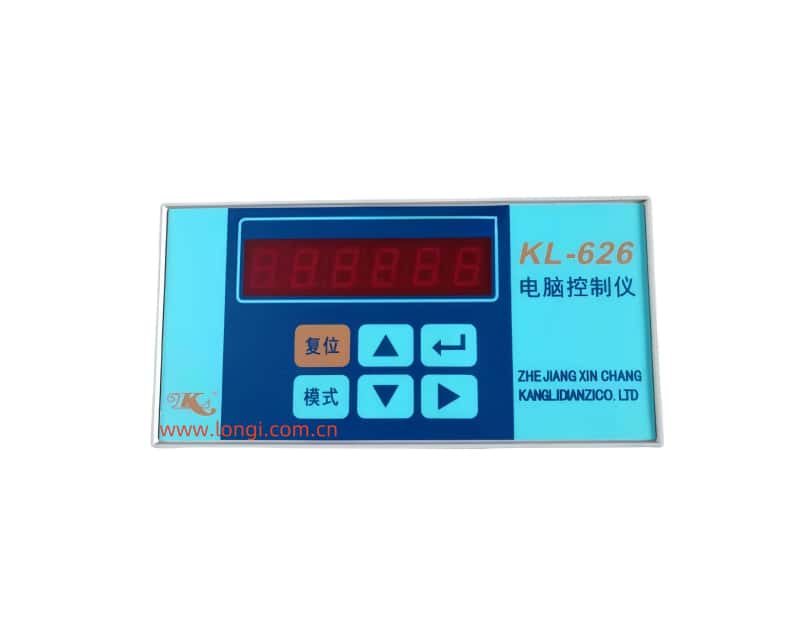

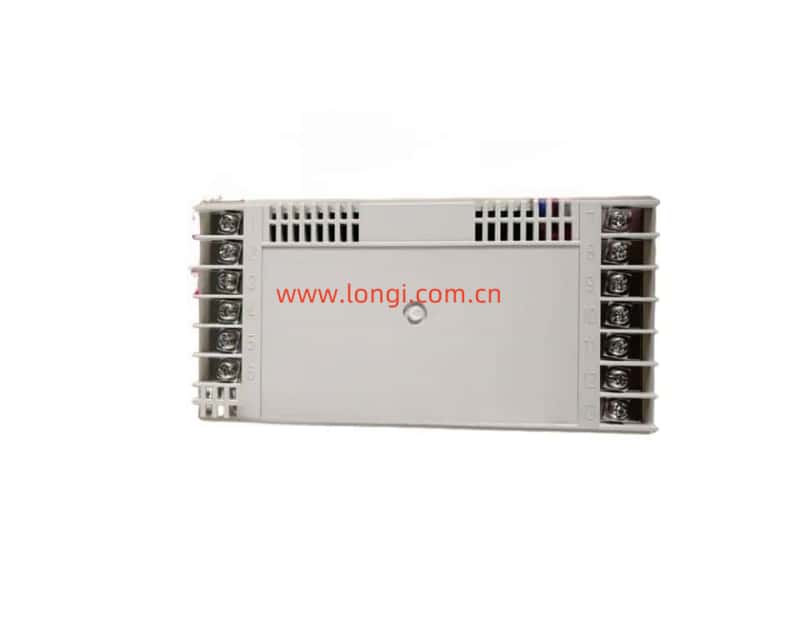

KL-626控製儀是一種常用於絡絲機的專用控製器，其主要功能是調節卷繞和排線過程中的電機轉速、橫向運動和張力控製。KL-626控製儀通過設置多個參數來實現這些功能。以下是一些關鍵參數和使用方法：

1. P.01DD 卷繞模式：用於選擇卷繞的模式，例如“經絡”、“結絡”等。根據不同的生產要求，可以選擇合適的模式。

2. P.02TR 運行時間：控製每個周期的運行時間，即每次卷繞的持續時間。通常需要根據實際需求進行調整。

3. P.03L1 起始運程：設定卷繞頭的起始位置。需要根據筒管的長度和要求的卷繞層數進行調整。

4. P.05F1 起始頻率：設定卷繞開始時的電機頻率。這個參數決定了紗線的初始張力。

5. P.07UT 橫向速度：控製橫向運動機構的速度。根據筒管的直徑和紗線的排布要求，調節這個參數可以控製紗線的鋪設密度。

七、替代更換調整思路

隨著技術的進步，現代變頻器和PLC係統逐漸替代了KL-626控製儀的部分功能。變頻器的擺頻功能可以直接控製卷繞頭和引紗電機的速度，而PLC則可以通過編程實現更靈活的控製。以下是替代和調整的建議：

1. 使用帶擺頻功能的現代變頻器：現代變頻器的擺頻功能可以替代KL-626控製儀中的一部分功能，通過控製頻率波動來穩定張力，從而簡化控製係統。

2. PLC控製係統的應用：使用PLC可以通過編程的方式實現對卷繞過程的精細控製，提供更高的靈活性和可調性。PLC控製係統可以通過數字信號來控製變頻器，完成張力控製和速度調節。

3. 關鍵參數的調整：根據設備的實際需求，調整P.02（運行時間）、P.03（起始運程）等關鍵參數，確保卷繞過程中的張力均勻，避免過緊或過鬆。

八、結論

絡絲機或卷繞機的控製涉及多個關鍵參數，其中張力的控製是最為關鍵的一環。通過優化變頻器的擺頻功能、控製電機轉速、調節橫向速度等，可以確保紗線在卷繞過程中的張力穩定。KL-626控製儀作為一種傳統的專用控製器，通過設定參數來控製卷繞過程，但現代變頻器和PLC控製係統已經成為替代KL-626的一種重要趨勢。借助這些先進的控製方式，紡織生產的效率和產品質量得到了顯著提升。
