一、操作麵板功能詳解

1. 操作麵板功能概述

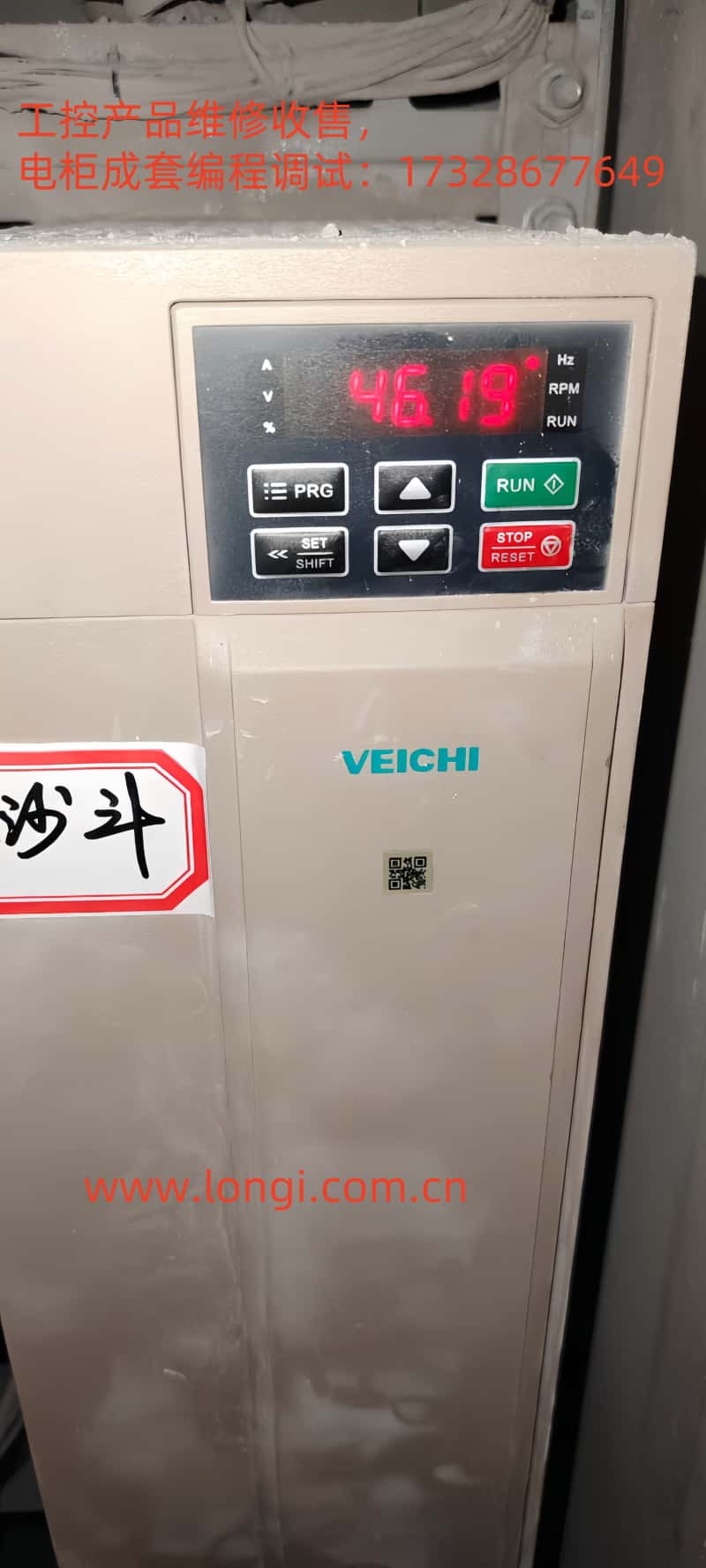

偉創變頻器AC310係列操作麵板集成多種功能，支持參數設置、運行控製和故障診斷。主要功能包括：

• 顯示屏：顯示運行狀態、參數值及故障代碼。

• 運行鍵：啟動/停止變頻器。

• 上下鍵：調整參數值或選擇菜單項。

• 確認/移位鍵：確認設置或切換操作位。

• 菜單鍵：進入功能菜單界麵。

• 停車/複位鍵：停止運行或複位故障。

2. 參數出廠值設置

• 進入參數設置：按“菜單鍵”→選擇“參數設置”。

• 選擇參數組：用上下鍵選擇參數組（如F00、F01）。

• 修改參數值：選擇參數後，用上下鍵調整，按“確認/移位鍵”保存。

• 恢複出廠設置：按“菜單鍵”→選擇“恢複出廠設置”→確認。

3. 密碼設置與消除

• 設置密碼：

• 按“菜單鍵”→選擇“密碼設置”。

• 輸入默認密碼（0000）→按“確認/移位鍵”保存。

• 消除密碼：

• 按“菜單鍵”→選擇“密碼設置”。

• 輸入當前密碼→按“確認/移位鍵”→將密碼重置為0000。

4. 參數訪問限製

• 進入限製設置：按“菜單鍵”→選擇“參數訪問限製”。

• 設置權限：選擇參數組，設置訪問權限（如隻讀、可寫）。

• 保存設置：按“確認/移位鍵”保存。

二、外部端子控製與調速方法

1. 外部端子正反轉控製

• 接線：將外部信號接入數字輸入端子（如X1、X2），設置端子功能（參數F05.00）。

• 參數設置：

• F01.01=1（外部端子控製）。

• F05.00對應端子設置為正反轉控製。

2. 外部電位器給定頻率調速

• 接線：將電位器輸出接入模擬輸入端子（如AI1、AI2），設置端子功能（參數F05.04）。

• 參數設置：

• F01.02=2（頻率給定源通道A=端子AI1給定）。

• F05.50和F05.53設置電位器輸出範圍（如0V~10V）。

三、故障代碼及處理方法

1. 常見故障代碼

• E.SC1（01）：加速中係統故障（短路、幹擾、負載過大）。

• E.oC1（05）：加速中過流（負載過大、電機損壞、加速時間過短）。

• E.Lu（13）：運行中欠壓（電源電壓不穩定、電纜鬆動）。

• E.oH1（30）：整流器模塊過溫（通風不良、環境溫度過高）。

2. 故障處理方法

• 係統故障（E.SC1）：

• 檢查主回路，排除短路。

• 縮短輸出電纜或增加電抗器。

• 減小負載或更換大容量變頻器。

• 過流故障（E.oC1）：

• 減小負載或更換大容量變頻器。

• 增大加速時間（參數F01.22）。

• 欠壓故障（E.Lu）：

• 檢查電源電壓穩定性。

• 確認電纜連接牢固。

• 過溫故障（E.oH1）：

• 確保通風良好。

• 降低環境溫度或增加散熱設備。

四、總結與建議

偉創變頻器AC310係列功能強大、操作便捷，通過合理設置參數、正確接線和及時處理故障，可確保設備穩定運行。本文詳細介紹了操作麵板功能、參數設置、外部控製與調速方法及故障處理步驟，為用戶提供實用參考。如遇問題，請聯係技術支持團隊獲取專業幫助。
