X5M變頻器在封邊機中的應用與控製方案設計

研究表明，變頻器可用於封邊機的送料、預銑、修邊和拋光等功能，提升效率和質量。證據顯示，變頻器需配合PLC和觸摸屏實現自動化控製，參數設置需根據電機特性調整。看起來，接線和參數設置較為複雜，需專業技術支持以確保安全運行。

背景與功能分析

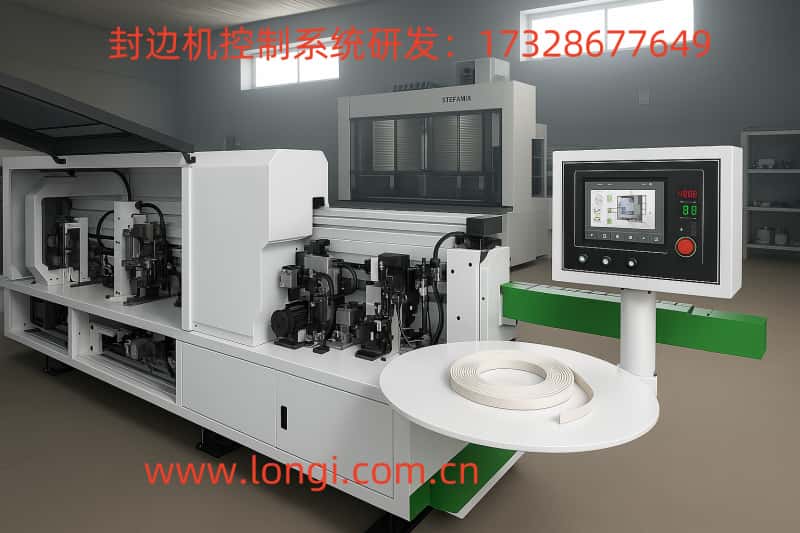

封邊機是一種用於家具製造的木工機械，主要功能包括預銑、塗膠、送料、壓貼、切斷、修邊和拋光。變頻器通過控製電機轉速，可優化這些工序的運行效率和精度。根據封邊機的具體需求，變頻器可應用於送料電機、預銑電機、修邊電機和拋光電機等位置。

應用方案概述

變頻器的應用方案包括電機分配、接線方式、參數設置和控製係統設計。研究表明，送料電機通常運行在50 Hz，預銑和拋光電機需高頻運行（如185 Hz和190 Hz），修邊電機支持粗修和精修模式（80 Hz和102 Hz）。此外，PLC（如西門子S7 - 1200）和觸摸屏（如威綸通MT8071iE）可實現自動化控製和參數調整，這一點似乎對提升操作便捷性尤為重要。

意外細節：複雜接線與安全注意

一個可能未預料到的細節是，變頻器的接線涉及電源輸入（R、S、T）、電機輸出（U、V、W）和控製端子（DI1 - DI5、AI1等），需確保接地（PE）以防止漏電。參數設置需進行電機自學習，初次調試可能需要專業技術支持，這增加了實施的複雜性。

詳細調研報告：變頻器在封邊機中的應用與控製方案設計

引言

封邊機是家具製造中不可或缺的設備，其功能涵蓋預銑、塗膠、送料、壓貼、切斷、修邊和拋光等多個工序。變頻器（Variable Frequency Drive, VFD）通過調節電機轉速，可顯著提升封邊機的運行效率、加工質量和節能效果。本報告基於封邊機具體功能，設計變頻器的應用方案，包括電機分配、接線方式、參數設置和控製係統選型，力求提供全麵的技術指導。

封邊機功能分析

根據封邊機的典型型號（如IGOLDENCNC KT - 468），其主要功能包括：

• 預銑：修整板材邊緣，確保平整。

• 塗膠：在板材邊緣塗抹熱熔膠，為封邊條粘接做準備。

• 送料與壓貼：通過輸送帶平穩送料，並壓貼封邊條。

• 切斷：切除多餘封邊條。

• 修邊：包括粗修和精修，修整封邊條上下邊緣。

• 刮邊：平滑封邊條邊緣，去除毛刺。

• 拋光：提升封邊條表麵光潔度。

從封邊機的運行需求來看，送料需穩定低速，預銑和拋光需高速運行，修邊需支持多段速切換。這些特性決定了變頻器的關鍵作用在於電機轉速的精準控製。

變頻器與電機分配

根據封邊機的功能模塊和變頻器數量，電機分配方案如下：

• 變頻器1（F 50.0 Hz）：控製送料電機，頻率較低（50 Hz），適合穩定運行。

• 變頻器2（F 185 Hz）：控製預銑電機，需高速運行（約1萬轉以上）。

• 變頻器3（F 102 Hz）：控製修邊電機，支持粗修（80 Hz）和精修（102 Hz）。

• 變頻器4（F 190 Hz）：控製拋光電機，需高速運行（約1萬轉以上）。

切斷電機和塗膠電機可能由繼電器直接控製，因其轉速要求較低。

接線方案設計

X5M變頻器的接線包括電源輸入、電機輸出和控製端子接線，以INVT變頻器為例，具體如下：

電源與電機接線

• 電源輸入：R、S、T接三相380V電源，PE接地。

• 電機輸出：U、V、W接電機三相線，PE接地。

接線示意圖：

複製代碼

電源輸入：R ---- [變頻器 R]

S ---- [變頻器 S]

T ---- [變頻器 T]

PE --- [變頻器 PE]



電機輸出：[變頻器 U] ---- U (電機)

[變頻器 V] ---- V (電機)

[變頻器 W] ---- W (電機)

[變頻器 PE] --- PE (電機接地)

控製端子接線

控製端子用於接收外部信號（如PLC輸出），具體接線如下：

• 送料電機變頻器：DI1接PLC Y0（啟動/停止），DI2接PLC Y1（正反轉），AI1接電位器（0 - 10V調速）。

• 預銑電機變頻器：DI1接PLC Y2（啟動/停止），DI2接PLC Y3（高速/低速）。

• 修邊電機變頻器：DI1接PLC Y4（啟動/停止），DI2接PLC Y5（粗修/精修）。

• 拋光電機變頻器：DI1接PLC Y6（啟動/停止）。

控製端子接線示意圖：

複製代碼

PLC Y0 ---- [DI1 變頻器 1] (送料啟動)

PLC Y1 ---- [DI2 變頻器 1] (正反轉)

電位器 ---- [AI1 變頻器 1] (調速信號)

PLC 24V ---- [24V 變頻器 1]

PLC COM ---- [COM 變頻器 1]



PLC Y2 ---- [DI1 變頻器 2] (預銑啟動)

PLC Y3 ---- [DI2 變頻器 2] (高速/低速)

PLC 24V ---- [24V 變頻器 2]

PLC COM ---- [COM 變頻器 2]



PLC Y4 ---- [DI1 變頻器 3] (修邊啟動)

PLC Y5 ---- [DI2 變頻器 3] (粗修/精修)

PLC 24V ---- [24V 變頻器 3]

PLC COM ---- [COM 變頻器 3]



PLC Y6 ---- [DI1 變頻器 4] (拋光啟動)

PLC 24V ---- [24V 變頻器 4]

PLC COM ---- [COM 變頻器 4]

參數設置

變頻器的參數設置需根據電機特性調整，具體如下：

修邊電機支持多段速控製，P5.10設為80 Hz（粗修），P5.11設為102 Hz（精修）。

PLC與觸摸屏選型及應用

為實現自動化控製，建議使用PLC和觸摸屏：

• PLC選型：西門子S7 - 1200係列（如CPU 1214C DC/DC/DC），支持多路DI/DO和Modbus通信。

• 觸摸屏選型：威綸通MT8071iE（7英寸），支持Modbus協議，顯示運行狀態和參數設置。

控製方案：

• PLC檢測板材到位信號，通過Y0 - Y6控製變頻器啟停，Y7控製切斷氣缸。

• 觸摸屏顯示各電機頻率，支持手動/自動模式切換。

控製示意圖（文字描述）：

複製代碼傳感器 ---- [PLC DI0] (板材到位信號)PLC Y0 ---- [變頻器 1 DI1] (送料啟動)PLC Y1 ---- [變頻器 1 DI2] (正反轉)PLC Y2 ---- [變頻器 2 DI1] (預銑啟動)PLC Y3 ---- [變頻器 2 DI2] (高速/低速)PLC Y4 ---- [變頻器 3 DI1] (修邊啟動)PLC Y5 ---- [變頻器 3 DI2] (粗修/精修)PLC Y6 ---- [變頻器 4 DI1] (拋光啟動)PLC Y7 ---- [繼電器] ---- [切斷氣缸]觸摸屏 ---- [PLC Modbus] (參數設置與監控)

實現效果與注意事項

• 實現效果：送料平穩（30 - 50 Hz），預銑和拋光高速運行（185 - 190 Hz），修邊支持多段速，自動化控製提升操作便捷性。

• 注意事項：確保電機參數匹配，接線接地可靠，初次調試需電機自學習，安裝時注意防塵散熱。

結論

通過上述方案，變頻器在封邊機的應用可顯著提升生產效率和加工質量。接線和參數設置需專業支持，PLC和觸摸屏的引入進一步實現了自動化控製。
