引言

菱士達變頻器LSD-C7000係列作為一款高性能矢量型變頻器，廣泛應用於工業傳動領域。本指南旨在幫助用戶深入了解該變頻器的操作麵板功能、參數設置方法、外部控製及故障處理，確保設備高效安全運行。

一、操作麵板功能解析與關鍵參數設置

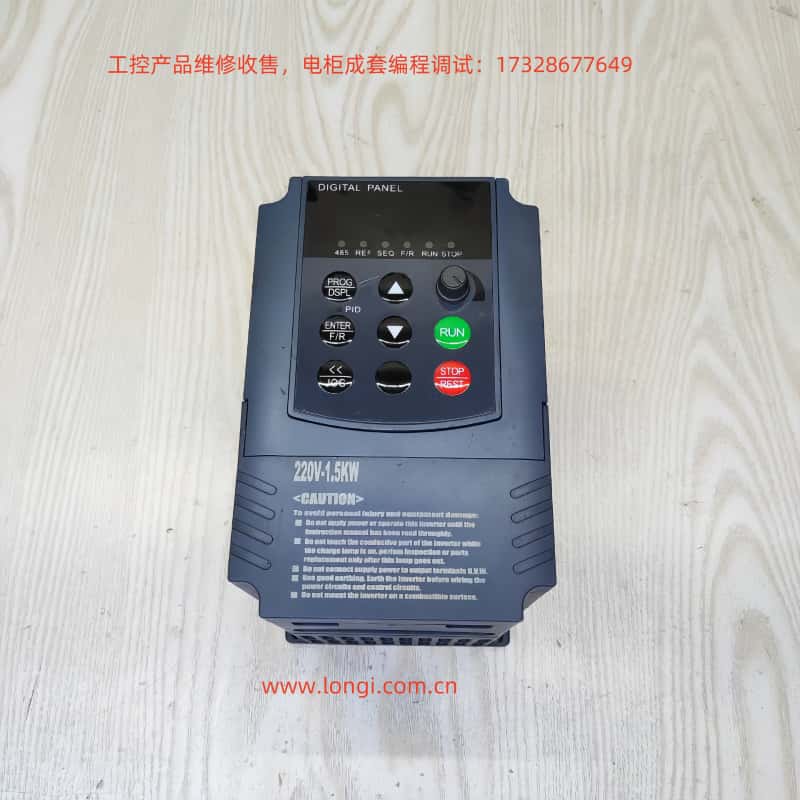

1.1 操作麵板功能介紹

LSD-C7000係列變頻器操作麵板集成了豐富的功能按鍵與狀態指示燈，主要組件包括：

• 功能按鍵：RUN（運行）、STOP（停止）、JOG（點動）、PU/EXT（操作模式切換）、SET（確認）、MODE（模式選擇）等。

• 狀態指示燈：RUN（綠色，運行狀態）、STOP（紅色，停止狀態）、F/R（正反轉指示）、ALARM（故障報警）等。

• 顯示屏：實時顯示設定頻率、輸出電流、電壓、功率、轉速等關鍵參數。

1.2 參數恢複出廠設置

當需重置變頻器參數時，可通過以下步驟實現：

1. 進入編程模式：按下MODE鍵選擇參數設置模式（通常顯示為"Pr"或"P"）。

2. 設定恢複參數：通過數字鍵輸入Pr001=11111（特定恢複代碼）。

3. 確認執行：按SET鍵確認，變頻器將自動重啟並恢複所有參數至出廠默認值。

1.3 密碼設置與訪問限製

• 密碼設置：

• 通過參數Pr800設置4位數字密碼（範圍：0-65535）。

• 設置後訪問受保護參數（如Pr001-Pr800）需輸入密碼。

• 密碼消除：將Pr800設為0即可解除密碼保護。

• 訪問限製：通過設定Pr800為奇數或偶數，可分級控製不同參數的訪問權限。

二、外部端子控製與調速配置

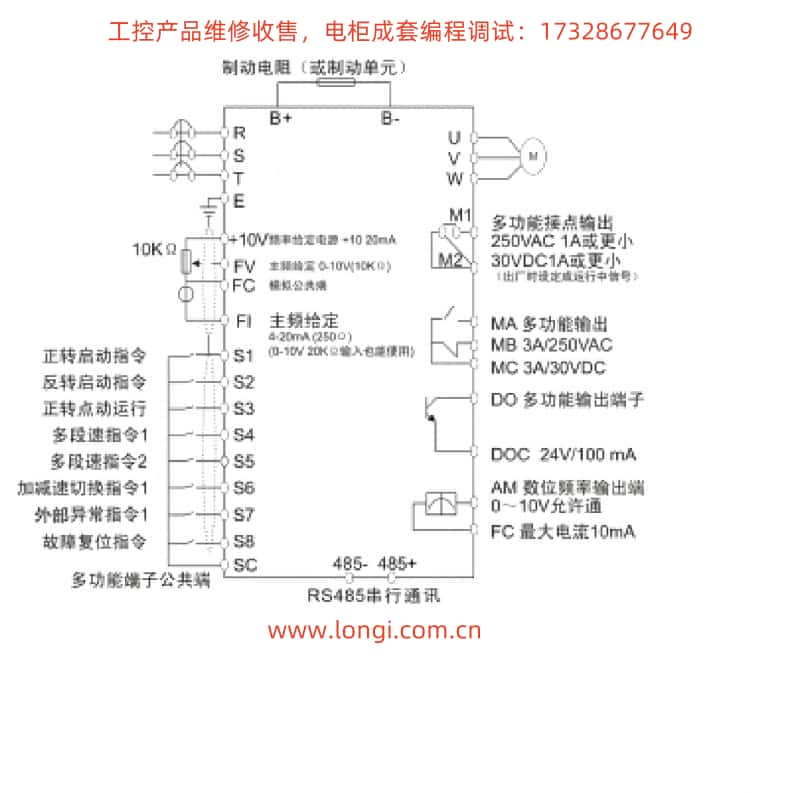

2.1 正反轉控製接線與參數設置

• 接線方法：

• 將外部開關或繼電器觸點分別連接至變頻器控製端子S1（正轉）和S2（反轉）。

• 確保控製回路使用屏蔽線，避免電磁幹擾。

• 參數設置：

• Pr006=1：選擇端子控製模式。

• Pr301=1（正轉功能）、Pr302=2（反轉功能）：分配端子控製邏輯。

2.2 電位器調速接線與參數設置

• 接線方法：

• 將電位器輸出端連接至變頻器模擬輸入端子FV，並共接GND。

• 推薦使用10kΩ線性電位器以獲得平滑調速效果。

• 參數設置：

• Pr004=1：選擇模擬量輸入作為頻率給定源。

• Pr203=100%（增益）、Pr204=0%（偏置）：校準電位器輸出範圍。

三、故障代碼解析與解決方案

3.1 常見故障代碼及含義

3.2 故障處理流程

1. Uv1/SP處理：

• 檢查電源電壓是否在額定範圍內（如380V±15%）。

• 確認接線端子無鬆動，排除接觸不良。

2. OC/OL1處理：

• 減輕負載或調整加速時間參數（如Pr005）。

• 檢查電機絕緣，排除繞組短路故障。

3. SPO處理：

• 測試電機繞組阻值，修複開路或短路部分。

• 檢查變頻器輸出接觸器觸點，確保可靠導通。

四、綜合使用建議

4.1 定期維護事項

• 清潔散熱：每季度清理散熱器灰塵，防止因過熱引發故障。

• 參數備份：定期通過操作麵板或專用軟件備份參數設置。

• 電容檢測：每兩年檢測直流母線電容容量，低於80%需更換。

4.2 安全操作規範

• 接地保護：確保變頻器與電機可靠接地，接地電阻≤4Ω。

• 禁止操作：運行中嚴禁斷開控製電纜，避免信號幹擾導致誤動作。

• 環境適配：避免在濕度>90%或溫度>45℃的環境中長期運行。

通過本指南，用戶可全麵掌握LSD-C7000係列變頻器的核心操作與故障處理技能。建議結合設備實際工況，參考手冊中的電氣原理圖進行深度調試，以充分發揮設備性能。如遇複雜故障，應及時聯係我們技術支持團隊獲取專業指導。
