ABB PSTX係列軟啟動器使用指南

ABB PSTX係列軟啟動器是工業電機控製領域的先進設備，集成了智能化操作和多種控製功能。本文將根據用戶需求，詳細介紹操作麵板（HMI）的功能、參數初始化、參數拷貝、密碼設置與消除、外部端子啟動模式、旁路控製、接線方法、重要參數以及故障代碼的含義與解決方法，幫助用戶全麵掌握PSTX的使用技巧。

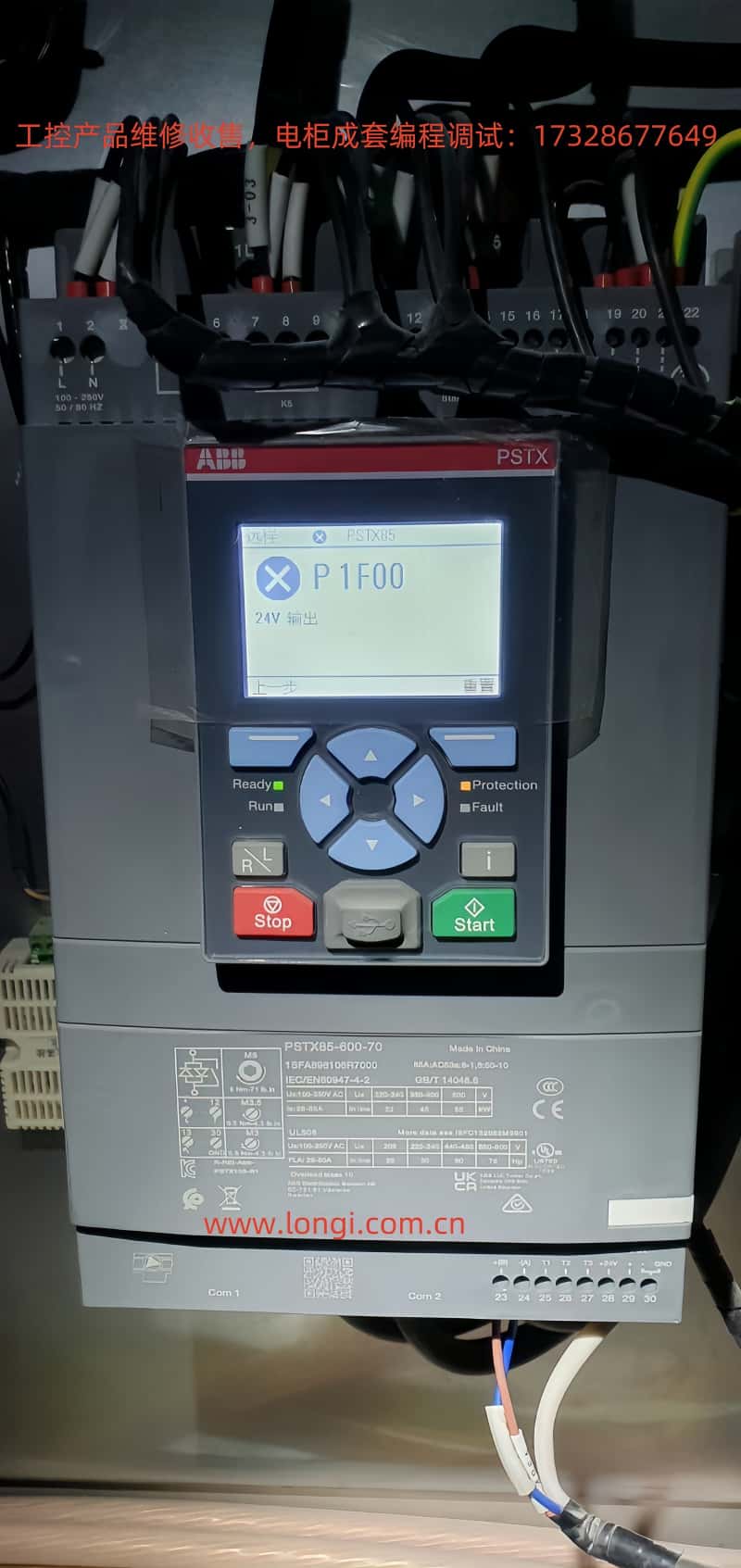

一、操作麵板（HMI）功能詳解

PSTX軟啟動器配備了直觀的人機界麵（HMI），通過顯示屏和按鍵實現設備的狀態監控、參數設置和故障診斷。以下是操作麵板的具體功能：

1. 顯示屏

• 實時數據顯示：顯示電機運行狀態，包括電流、電壓、功率因數等參數。

• 故障提示：顯示故障代碼和簡要描述，便於快速診斷。

• 菜單導航：顯示多級菜單，用戶可瀏覽設置選項。

2. 按鍵功能

• 導航鍵（上下左右）：用於在菜單中移動光標或調整參數值。

• 確認鍵（Enter）：確認選擇或保存設置。

• 返回鍵（Esc）：退出當前菜單或取消操作。

• 複位鍵（Reset）：清除故障狀態或重啟設備。

• 啟動/停止鍵（部分型號）**：直接控製電機的啟停（需在本地模式下）。

3. 操作方法

• 進入主菜單：按下“Menu”鍵（或長按導航鍵，視型號而定）。

• 導航至所需功能：使用上下鍵選擇“基本設置”、“保護設置”或“診斷信息”等模塊。

• 修改參數：選中參數後，按“Enter”鍵進入編輯模式，使用導航鍵調整數值，再次按“Enter”保存。

HMI的詳細操作說明見手冊第6章“人機界麵”，建議用戶熟悉按鍵布局以提高操作效率。

二、參數初始化

參數初始化用於將PSTX軟啟動器恢複到出廠默認設置，適用於調試或故障後重置。操作步驟如下：

1. 進入HMI主菜單，選擇“係統設置”（System Settings）。

2. 導航至“恢複出廠設置”（Reset to Factory Defaults）。

3. 按“Enter”鍵確認，屏幕提示“確認重置？”。

4. 再次按“Enter”鍵，設備將重置所有參數並重啟。

注意：初始化會清除所有用戶設置，建議先備份參數（見下文“參數拷貝”）。

三、參數拷貝到另一台設備

PSTX支持將參數從一台軟啟動器複製到另一台設備，便於批量配置。以下是兩種方法：

1. 通過HMI拷貝

• 備份參數：

1. 進入“係統設置”菜單，選擇“參數備份”（Parameter Backup）。

2. 按“Enter”鍵將當前參數保存至內部存儲器。

• 恢複參數：

1. 在目標設備上進入“係統設置”菜單，選擇“參數恢複”（Parameter Restore）。

2. 按“Enter”鍵加載備份參數，完成後重啟設備。

2. 通過PSTX Configurator軟件

• 導出參數：

1. 使用USB或通信接口連接軟啟動器至電腦。

2. 打開PSTX Configurator軟件，讀取設備參數。

3. 選擇“導出”（Export），保存為參數文件（.prm格式）。

• 導入參數：

1. 連接目標設備，打開軟件。

2. 選擇“導入”（Import），加載參數文件並寫入設備。

四、密碼設置與消除

PSTX提供密碼保護功能，防止未經授權的參數修改。

1. 設置密碼

1. 進入“係統設置”→“用戶權限”（User Access）。

2. 選擇“設置密碼”（Set Password）。

3. 輸入4位數字密碼（如“1234”），按“Enter”確認。

4. 再次輸入相同密碼驗證，保存成功後密碼生效。

2. 消除密碼

1. 進入“用戶權限”菜單，選擇“取消密碼”（Disable Password）。

2. 輸入當前密碼，按“Enter”確認。

3. 密碼清除後，設備恢複無保護狀態。

提示：若忘記密碼，需聯係ABB技術支持，使用管理員權限重置。

五、外部端子啟動模式

PSTX支持通過外部端子控製電機的啟動和停止，適用於PLC或手動開關控製。

1. 接線

• 啟動端子（Start）：連接至控製端子塊的“Start”引腳（通常標記為“1”）。

• 停止端子（Stop）：連接至“Stop”引腳（通常標記為“2”）。

• 公共端（COM）：連接至控製電源的公共端。

2. 配置

1. 進入HMI的“控製設置”（Control Settings）菜單。

2. 將“控製模式”設置為“外部端子”（External Terminal）。

3. 保存設置並退出。

3. 操作

• 閉合“Start”端子與“COM”之間的開關，電機啟動。

• 閉合“Stop”端子與“COM”之間的開關，電機停止。

六、旁路控製實現

旁路控製在電機達到全速後，通過旁路接觸器直接連接電源，繞過軟啟動器以降低能耗。

1. 接線

• 旁路接觸器：連接至軟啟動器的旁路輸出端子（標記為“Bypass”或“BP”）。

• 主回路：旁路接觸器的主觸點並聯在軟啟動器的輸入（L1, L2, L3）和輸出（T1, T2, T3）之間。

2. 配置

1. 進入HMI的“功能設置”（Function Settings）菜單。

2. 啟用“旁路模式”（Bypass Mode）。

3. 設置“旁路延時”（Bypass Delay），通常為0.5-2秒，確保電機全速運行後再切換。

3. 工作原理

• 啟動時，軟啟動器控製電機加速。

• 達到全速後，PSTX輸出信號閉合旁路接觸器，電機直接由電源供電。

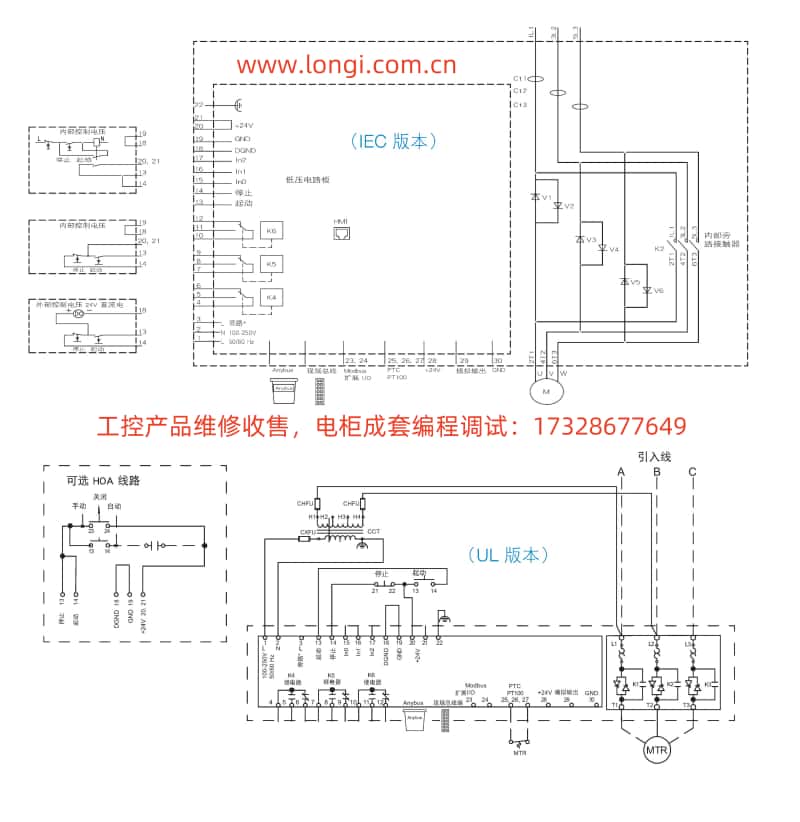

七、接線方法

1. 主回路接線

主回路連接電源和電機，示意圖如下（基於手冊第4章）：

複製代碼電源輸入       軟啟動器       電機L1 ----+------[ L1  T1 ]------+---- M1L2 ----+------[ L2  T2 ]------+---- M2L3 ----+------[ L3  T3 ]------+---- M3|                       |+--------[ PE ]---------+---- GND

• L1, L2, L3：三相電源輸入。

• T1, T2, T3：電機輸出。

• PE：接地端子。

2. 控製回路接線

控製回路用於信號輸入輸出，示意圖如下：

複製代碼控製電源       軟啟動器控製端子+24V ----+----[ COM ]|----[ Start ]----[ 開關 ]|----[ Stop  ]----[ 開關 ]|----[ Fault ]----[ 報警器 ]GND -----+----[ GND  ]

• Start/Stop：連接外部開關或PLC。

• Fault：故障信號輸出，用於外部指示。

真實圖片：手冊第4章提供接線照片，建議參考以確保準確性。

八、重要參數設置

以下是PSTX的關鍵參數及其作用：

設置方法：進入“基本設置”菜單，逐項調整並保存。

九、故障代碼與解決方法

PSTX通過故障代碼提示問題，以下是常見代碼及其解決方法：

排除步驟：

1. 記錄故障代碼，查閱手冊第11章。

2. 根據提示檢查接線、負載或散熱。

3. 修複後按“Reset”鍵清除故障。

十、總結

通過本文，用戶可全麵掌握ABB PSTX係列軟啟動器的操作麵板功能、參數管理、控製模式設置、接線方法、關鍵參數配置及故障處理技巧。建議結合手冊（文檔編號：1SFC132081M2001）使用，以確保設備安全高效運行。
