VCD-2000變頻器在圓織機上的應用:詳細設計與實現方案
發布時間:2025-03-18 14:07:18 | 瀏覽量:561

下麵給出一個較為全麵、細致的圓織機上應用 VCD-2000 係列變頻器的整體方案示例,內容涵蓋電機選型、變頻器接線(含控製端子與主回路端子)、重要功能碼參數設置、功能說明以及相應的接線示意圖(用文字/ASCII 形式替代),供參考。請根據實際機械結構、生產需求和安全規範進行適當調整。



一、典型圓織機所需控製的電機及變頻器應用思路

在圓織機上,一般會有以下幾類主要的電機:

  1. 主編織電機(主電機)

    • 用於驅動圓織機主軸旋轉,實現圓筒布的編織。

    • 該電機通常要求有比較精確的轉速調節,以便匹配紗線密度、張力要求等。

    • 建議采用矢量變頻器(即 VCD-2000 係列完全矢量控製機型),並對電機參數進行自學習(動態或靜止),以保證低速扭矩輸出和速度精度。

  2. 卷取/牽引電機

    • 將織出的布卷到收卷輥上,或者提供穩定的牽引力輸出。

    • 通常這部分電機也需要一定的速度調節能力,並在不同直徑/張力狀況下能夠保持相對穩定的牽引速度。

    • 如果要求恒張力,可考慮使用變頻器內置的 PID 調節功能(P7 組),通過檢測張力傳感器反饋信號來自動調速。

  3. 送經或輔助電機

    • 用於送入經紗、調整紗架,或者其他輔助機構的驅動。若隻需簡單變速或兩三段速度切換,可以用變頻器的多段速功能(P3.26~P3.32)或簡單的外部端子切換。

說明:針對圓織機上是否要給每個電機都配獨立變頻器,要視產線需求而定。這裏以“主編織電機 + 卷取電機”為重點,詳細說明一個典型的雙變頻器控製方案;若設備結構簡單,也可隻對主編織電機使用變頻器。


二、硬件接線部分

下文所述接線思路和端子命名、功能,均參考 VCD-2000 係列變頻器說明書的常規標識。若您所使用的具體機型端子文字略有差異,請以實際銘牌和手冊為準。

  1. 主回路(動力電源)接線

    • 若為單相機型,則隻需接入 R、T 兩相,對應單相 220V。

    • 將三相 AC380V(或 AC220V,視機型而定)的電源依次接入變頻器輸入端子 R、S、T;

    • 電機的三根出線對應接到變頻器輸出端子 U、V、W(注意與電機接線盒的 U、V、W 同相對應,若運行方向與期望相反,可對調電機任意兩相或者改用反轉命令)。

    • PE 端子(接地):務必保證變頻器和電機都有可靠的安全接地,通常建議單獨地線直接接至機櫃地排,或與廠房保護地線焊接。

    • 若配置製動電阻(需要快速停車或存在較大回饋能量的場合),則將電阻一端接至變頻器端子 P+(或“+”、“P”),另一端接至 B(或“PB”、“DB”等),並在功能碼裏適當設置製動相關參數(如 P2.05、P2.06 等)。

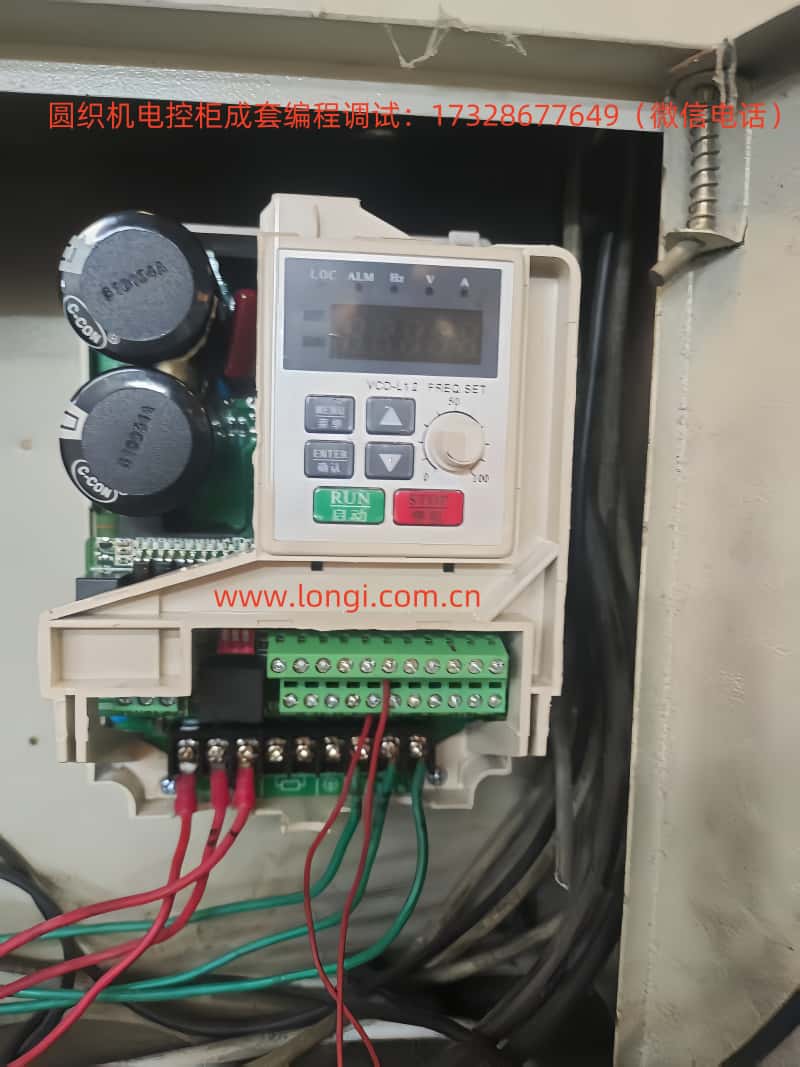

  2. 控製端子接線——以主編織電機為例

    下圖用 ASCII 形式示意一個常見的 “外部端子啟動/停止 + 模擬電位器調速 + 故障輸出” 的接線方式。若現場需要多段速、正反轉、PID 調節等,可在此基礎上調整和擴展。

  ┌───────────────────────── 變頻器 VCD-2000 ──────────────────────────┐
  │   主回路:                           控製回路端子 (CN2等)             │
  │  ┌───────────┐                                             │
  │  │ R  S  T    │<--- 三相交流電源輸入(AC380V)                 │
  │  │            │                                             │
  │  │ U  V  W    │---> 接主編織電機 (M1)                         │
  │  │            │                                             │
  │  │ P+   B     │---> 若需製動電阻, 則此處外接製動電阻         │
  │  │ PE(地)     │---> 接大地                                   │
  │  └───────────┘                                             │
  │                                                                     │
  │  控製端子示意:                                                      │
  │     +24V ---[X1]---┐  (示例: X1 作為 正轉FWD 啟動命令)             │
  │                    ├---> COM                                        │
  │     +24V ---[X2]---┘  (示例: X2 作為 複位或點動, 視需要而定 )       │
  │                                                                     │
  │  (電位器給定速度)                                                   │
  │    10V ---[電位器]--- VI                                            │
  │                 電位器另一端 --- GND                                │
  │                                                                     │
  │  (故障繼電器輸出)                                                  │
  │       TA ---  繼電器常開觸點  --- TB                                │
  │             接到外部報警回路或指示燈, TA-TB 閉合表示變頻器故障等   │
  │             具體功能參考 P4.11 等多功能輸出設置                    │
  │  COM(數字公共) 和 GND(模擬參考地) 分開,且均就近單點接地          │
  └───────────────────────────────────────────────────────────┘
  • X1~X6 端子均可在功能碼 P4.00~P4.07 中設置不同功能。本示例將 X1 設為 “正轉運行”(FWD);X2 可設為 “複位/停止” 或 “點動” 等。

  • 若需要區分正轉/反轉,可將 X1 設為 FWD、X2 設為 REV,分別控製。

  • 若想讓麵板(或上位 PLC)與外部端子切換,可使用多功能端子實現“命令通道切換”、“頻率給定通道切換”等功能(P4.00~P4.07 中選擇 23、24 號等)。

  • 若需要 PID 張力控製,把傳感器(4~20mA 或 0~10V)接入 CI 或 VI,再在 P7.00~P7.33 進行 PID 相關設置。

  1. 卷取/牽引電機變頻器接線

    • 接線原理與主編織電機相同。若要進行恒張力收卷,可將張力傳感器或壓力傳感器輸出的 4~20mA 信號接入變頻器 CI(或 VI),並啟用 PID 功能(P7.00=1)。

    • 通常需在 P7.01=0(數字給定)或 1(模擬給定)與 P7.02=0(選 VI 反饋)或 1(選 CI 反饋)等參數進行配置,再結合 P7.05 設置目標張力對應的反饋量。


三、核心功能碼及參數示例

以下僅列舉關鍵的設置思路,幫助理解圓織機應用場合下的常用調試重點。實際生產中應根據電機銘牌、工藝需求、自學習結果來具體調整。

  1. 電機基礎參數自學習(PA 組)

    自學習完成後才能獲得更佳的低頻輸出扭矩和穩速性能。

    • 動態自學習:設為 1(電機盡量空載),啟動後自動執行。

    • 靜止自學習:設為 2(如空載條件不具備)。

    • PA.01:電機額定功率(KW)
      例如:5.5kW → 設為 5.5

    • PA.02:電機額定電壓(V)
      380V 電機 → 設為 380

    • PA.03:電機額定電流(A)
      根據銘牌,如 11.3A

    • PA.04:電機額定頻率(Hz)
      一般 50Hz

    • PA.05:電機額定轉速
      例如 1420rpm

    • PA.06:電機極數
      4 極機 → 設為 4

    • PA.00:自學習模式

  2. 基本運行參數(P0 組)

    • 0:鍵盤(麵板)啟停

    • 1:外部端子啟停

    • 0:麵板電位器

    • 5:外接電位器(0~5V/0~10V)

    • 6:模擬電流 4~20mA

    • 0:操作麵板控製

    • 1:外部端子控製(常見做法)

    • 2:通訊口(RS485)控製

    • P0.00:運行指令通道

    • P0.01:頻率給定通道

    • P0.03:啟停通道

  3. 頻率/電流給定相關參數(P1 組)

    • 若使用 0~10V 的外部電位器,需把 P1.04 設為 10.00。

    • 若使用 4~20mA 電流信號給定,則在跳線 JP3 上切換到 I 側,並在 P1.07/ P1.08/ P1.09 中進行量程上限下限等設定。

  4. 啟動/製動(P2 組)

    • P2.00 / P2.01:加減速時間
      例如 3.0s ~ 5.0s,視機械慣量大小來設定。圓織機慣量較大時,可適當延長加速時間,避免過流跳閘。

    • P2.05 / P2.06:直流製動起始頻率與電流
      如果需要在停機時短時間“點刹車”,可適當啟用直流製動,但要避免電機過熱。

  5. 多段速/簡易 PLC(P3 組 / P8 組)
    若現場希望用一個變頻器實現多種速度切換(如低速穿紗、高速運轉、檢測速度等),可結合多功能輸入端子 X1~X6 的不同組合,實現多段速度運行。

    • P3.26~P3.32:多段速頻率 1~7

    • P4.00~P4.07:分配 X1、X2 等端子功能為多段速段子
      若需求更複雜的順序控製,也可用 PLC 功能(P8 組)來編程自動變速。

  6. PID 閉環(P7 組)(如卷取張力電機)

    • 需要結合現場調試,適當增大 P7.12 可提高係統穩定度,減小波動。

    • 例如:若壓力傳感器輸出 0~5V,對應 0~5kg 張力;想維持 3kg,可將 3kg 的傳感器輸出電壓當作目標進行設置。

    • 示例:給定通道選擇數字給定(0),反饋通道選 VI(0)或 CI(1)等。

    • P7.00:PID 調節使能 → 1:閉環

    • P7.01:給定通道P7.02:反饋通道

    • P7.05:目標給定值

    • P7.11、P7.12、P7.13:PID 的比例、積分、微分增益

  7. 保護及故障處理(P5 組 / P6 組)

    • 過流、過壓、缺相、堵轉、逆相序等都可在 P5 組設定閾值,也可在 P6 組查看故障記錄。

    • 將 TA、TB 或 OC1 輸出給外部報警指示時,對應功能需要在 P4.10~P4.11 中設置為 “變頻器故障輸出” 或 “運行中信號” 等。



四、具體功能實現要點

  1. 主編織電機

    • 啟動/停止:外部端子 X1 = FWD、COM = +24V 切換,即可實現正轉啟動和停止(X1 斷開則停機)。若需反轉,設置 X2=REV。

    • 調速:如使用外部電位器,連到 10V、VI、GND;在 P0.01=5、P1.04=10.00(或 5.00)時即可完成。

    • 電子熱保護:在 PA.01~PA.06 中設置好電機額定參數後,可在 P5.00~P5.04 等檢查電機過載保護。

  2. 卷取/牽引電機(若有張力檢測)

    • 在變頻器的 CI 端子接入 4~20mA 張力傳感器信號,跳線 JP3 切換到 I 側;再啟用 P7.00=1(PID),將 P7.02=1(CI 反饋),P7.01=0(數字給定)或另行設置;P7.05 設定期望的張力值(換算成對應電流或電壓)。

    • 根據現場需要調節 PID 參數(P7.11、P7.12、P7.13),務必在實際卷繞時檢查卷徑變化、張力誤差、振蕩情況等,然後微調 PID。

  3. 多段速/手動修整

    • 可在調機或維護時,需要低速爬行、反複點動等;可以將 X3 或 X4 設置為 “點動運行” 或 “多段速選擇” 等,並設置對應頻率值(P3.06、P3.26~P3.32)。這樣在生產中隻需撥動開關或踏板,就能快速切換相應速度。

  4. 故障報警與安全互鎖

    • 建議將變頻器的 TA-TB(或 OC1)觸點接至外部聲光報警回路或上位 PLC 監控回路,以防止故障未及時發現而導致機械損壞或安全事故。

    • 圓織機上常有機械式聯鎖或光電檢測等信號,也可接到變頻器 X 端子,用於快速停機或緊急製動。


五、更直觀的“總控+多電機”布置思路(簡要)

若一台圓織機有多個電機需要協同,可以采用以下方式:

  1. 獨立變頻器+上位 PLC:每台電機都對應一台 VCD-2000,PLC 采集各傳感器(速度、張力、開關量等)和人機界麵的操作信息,通過 RS485(或數字量)下發運行命令、頻率指令。

  2. 主從模式:將主編織電機作為主機,通過變頻器自身的 RS485,發送頻率或轉速給其它從機變頻器,用 P4.21、P4.22 等功能碼處理。此時需保證各變頻器參數一致、通訊地址不衝突。


六、常見注意事項

  1. 確認電機絕緣:特別是老舊電機或環境惡劣場合,應先測量絕緣,確保滿足變頻器驅動要求。

  2. 低速散熱:若編織機需長時間低速大扭矩運行,建議考慮強製風扇或選用變頻專用電機。

  3. 電磁幹擾:將動力電纜、控製信號線嚴格分離或使用屏蔽線;若對周邊儀表有精度要求,適當加裝電抗器或濾波器。

  4. 海拔環境:海拔超 1000m 時,需考慮對變頻器降額或加大通風量。

  5. 務必做好安全保護:緊急急停、電氣聯鎖等應與變頻器控製端子或外部繼電器配合,並在實際試車前嚴格驗證。


七、示例總結

綜上所述,在圓織機的應用中,VCD-2000 係列變頻器可分別驅動主編織電機、卷取/牽引等電機,通過設定適當的功能碼、接入外部傳感器及信號,實現多段速、PID 張力控製、故障聯動報警等功能。關鍵步驟如下:

  1. 機械電氣對接:確認圓織機各軸的功率需求,選配足夠容量的變頻器並完成主回路接線、PE 保護地。

  2. 控製端子規劃:按照織機工藝需求,將 X1~X6、FWD、REV 等端子分別分配給啟停、正反轉、點動、多段速、PID 使能等。

  3. 參數設置:先在 PA.00~PA.06 做好自學習,再根據現場調試依次調整 P0(運行/頻率通道)、P2(加減速)、P3/P8(多段速/PLC)、P4(端子定義)、P7(PID)等。

  4. 聯鎖保護及幹擾抑製:注意低速散熱、電磁兼容、故障繼電器輸出到報警回路等細節。

通過以上方法,可使圓織機獲得良好的速度可調性能,提高編織質量和效率,同時降低機械衝擊、延長設備壽命。若後續需要遠程監控或擴展更多自動化功能,也可利用變頻器內置的 RS485 通訊口與 PLC/HMI 集成。請在實際使用時結合生產要求、安全規範以及變頻器說明書詳細調試。祝應用順利!
