羅克韋爾變頻器 PowerFlex 400 係列 FAULT 017 故障含義分析和解決方法
發布時間:2025-03-14 15:51:03 | 瀏覽量:721

更多內容》》https://qydrdk.com/?show=1879

羅克韋爾變頻器 PowerFlex 400 係列 FAULT 017 故障含義分析和解決方法

在現代工業自動化領域,變頻器是控製電機速度、實現節能和精確控製的重要設備。羅克韋爾自動化(Rockwell Automation)旗下的 PowerFlex 400 係列變頻器專為風機和水泵應用設計,功能豐富而且穩定性較高。然而,即使是優秀的變頻器產品,也難免在複雜的工業現場環境中出現故障報警。本文將聚焦探討 PowerFlex 400 係列出現 FAULT 017(常稱作“輸入缺相”或“Input Phase Loss”)的深層含義,並結合現場診斷實例,提供邏輯清晰可操作性強的故障排查及解決方案。全文逾千字,力求為讀者呈現一篇具有實用指導價值的原創文章。

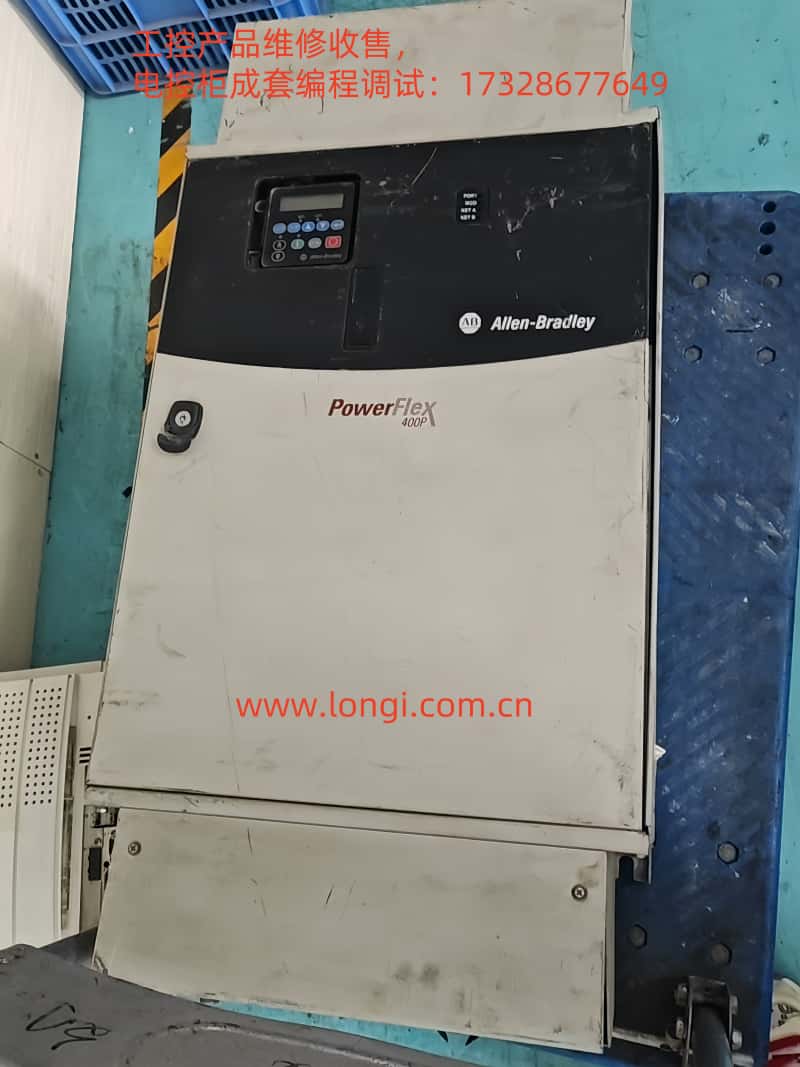

powerflex 400實物圖.jpg

一、故障簡述

在 PowerFlex 400 的眾多故障代碼中,FAULT 017 (Input Phase Loss) 通常被視為“輸入側缺相”報警。它意味著變頻器檢測到輸入電源的三相電壓嚴重不平衡或其中一相電壓缺失。根據廠商資料及工業實際應用,若變頻器輸入端隻有兩相供電、或者某相電壓低於閾值,變頻器將主動報警並停止輸出,從而避免更大範圍的係統損害。

從應用角度來看,風機和水泵等負載通常存在轉動慣量大、啟動電流高的特點。若係統對電網衝擊不加以控製,三相電源波動較大時就更容易觸發“缺相”判斷。另一方麵,部分用戶傾向於在一次回路安裝熔斷器或斷路器來保護變頻器,但若其中任一相因熔斷或觸點故障導致無法正常供電,也會引發本故障。綜上可見,FAULT 017 並非孤立的問題,而是涉及電氣配電、負載工況乃至變頻器自身健康狀態的綜合報警。


二、故障成因及原理分析

  1. 進線側斷相或電壓大幅降低

    • 在三相電路中,如果某一路熔斷器燒斷、斷路器單相跳閘或某處端子嚴重鬆脫,就會導致實際輸入隻剩兩相或單相。此時變頻器輸入整流單元無法獲得平衡的直流母線電壓,從而觸發缺相報警。

    • 電壓突降(例如現場突然負載激增、變壓器容量不足等)有時也會被變頻器視作“輸入相電壓丟失”。

  2. 熔斷器或斷路器規格不匹配

    • 若所選熔斷器/斷路器容量偏小,或並未與變頻器銘牌功率對應,啟動時瞬時電流可能導致元件燒斷;或者因為長期過載運行,某相熔絲頻繁熔斷,致使變頻器缺相報警。

  3. 接觸器、進線端子接觸不良

    • 在工業現場,端子螺絲鬆動、金屬氧化鏽蝕、接觸器觸點燒蝕等均可能使得某一相供電異常,形成電壓不平衡,變頻器便會認為輸入缺相而報警。

  4. 變頻器內部整流或檢測電路故障

    • 當變頻器內部的整流橋、直流母線、輸入濾波或電流檢測模塊損壞,導致檢測電壓偏差過大,也會錯誤或正確地識別為輸入缺相。一般經過逐相測量電壓、電流並排除外部電路後,若依然無法清除故障,多半是變頻器硬件本身受損。


三、現場故障排查思路

  1. 安全停電與外觀檢測

    • 在任何檢修前,須先斷開電源並等待至少 3 分鍾,以確保內部高壓電容放電完畢,以免觸電風險。檢查變頻器散熱風道、外殼和電纜端子有無燒黑、過熱痕跡或異味。若有明顯異常,須進一步拆機查看內部元件。

  2. 量測三相輸入電壓

    • 用萬用表或鉗形表依次測量 R/L1、S/L2、T/L3 三相電壓,以及相間電壓是否相等且在額定範圍內(通常 ±10%)。若任一相無電壓或大幅度低於其他相,需要重點查看該線路熔斷器、開關或進線端子情況。

  3. 查驗熔斷器與斷路器

    • 參照變頻器手冊中給出的標準熔斷器或斷路器容量,確認選型是否恰當。如果規格錯誤或任何一相熔斷器已燒毀,需要及時更換並查明熔斷原因。

    • 檢查斷路器狀態,確認是否存在單極跳閘而剩餘兩相仍然閉合的情形。

  4. 檢查接觸器及端子鬆動

    • 對於有接觸器切換或星-三角啟動環節的係統,若觸點燒蝕或機械卡阻容易導致缺相。用目測或萬用表導通測量三個觸點一致性,如有明顯不良,應替換接觸器或修理觸點。

    • 逐一擰緊變頻器輸入端子螺絲,排除因振動或溫度變化而導致的螺絲鬆動。

  5. 重新上電與故障複位

    • 當外部電氣問題修正後,可給變頻器重新上電,查看故障是否能自行複位或需要人工複位(具體操作可參考手冊第 4 章“故障處理”)。若故障仍然保持,需要考慮變頻器硬件損壞的可能性。


四、根本原因分析與對策

  1. 電網質量不佳

    • 某些工廠存在大負載並列啟停,使得電壓驟降或波動劇烈。建議在變頻器前端加裝線路電抗器隔離變壓器,以緩衝輸入電壓幹擾。在條件允許的情況下,提升電網容量或移除大負載瞬時衝擊也能降低缺相報警的概率。

  2. 元器件老化或選擇不當

    • 熔斷器若使用普通慢斷型或無法與電機啟動特性匹配,則容易頻繁熔斷某相;斷路器或接觸器額定值不當同樣會造成類似問題。對頻繁啟動的風機水泵係統,應根據最大運行電流選擇更合適的保護元件。

  3. 現場振動和高溫環境

    • 風機與水泵設備往往安裝在震動、溫度變化大的空間。螺絲鬆動、端子接觸電阻變大是最常見的隱患。定期巡檢和使用防鬆螺紋膠可提升連接可靠性。

  4. 變頻器自身部件損壞

    • 在排除了外部斷相之後,若仍報 Fault 017,需開機殼檢測整流橋、DC 母線和感應模塊。任何燒毀或鼓包的電容、斷裂的印製板焊點都可能是故障根源。必要時聯係羅克韋爾官方技術支持或具備資質的維修單位,以進行進一步硬件更換或檢修。


五、故障處理與維修步驟

  1. 應急處理

    • 當生產急需恢複而外部電源已確認正常,可在確保電網三相平衡後,對變頻器進行複位或重新上電測試;若報警消失,說明是短暫缺相。

    • 如果故障無法清除,可暫時將電機切換到工頻直接運行(前提是電機和相關工藝許可),以維持生產運行。但是要注意無法享受變頻調速的優點,且啟動電流衝擊更大。

  2. 長期解決與防範

    • 在手冊指引(如 1-5、1-6 頁“輸入電源注意事項”)下考慮加裝合適的線路電抗器或 EMI 濾波器,提高變頻器對電網波動的容忍度;

    • 若是熔斷器、斷路器或接觸器型式不匹配,應嚴格按照功率及額定電流規格進行更換或升級;

    • 定期對變頻器內外部進行檢修、清灰、緊固螺絲;特別是對惡劣環境的風機/水泵應用,適當縮短巡檢周期。

  3. 硬件部件測試

    • 若確認是變頻器內部損壞,可測試整流模塊或濾波電容有無短路、開路或性能衰退;對驅動板、母線電壓傳感器等部件做精密排查;

    • 根據故障程度選擇更換對應模塊或整機送修。完成修複後最好先空載上電,檢查故障是否複現,然後再連接電機與負載做實際試運行。


powerflex 400實物圖.jpg

六、總結

PowerFlex 400 係列變頻器以可靠性和靈活性著稱,但在波動較大或維護不當的環境中,依然可能出現 FAULT 017 (Input Phase Loss) 故障。此故障最直接的含義是輸入三相電壓缺失或不平衡,根源既可能是上遊斷路器、熔斷器或端子鬆動所致,也可能是變頻器內部整流或檢測電路故障。為有效應對該故障,建議操作者先從外部電源質量和元器件健康度入手,一旦確認外部一切正常則轉向變頻器自身部件排查。切不可盲目更換變頻器,而忽視了配電係統的潛在隱患。

在日常維護與預防方麵,需重點關注進線電纜接觸、熔斷器容量匹配、電網瞬時衝擊及周邊溫度、振動等因素。必要時合理加裝線路電抗器或 EMI 濾波器,並對係統做巡檢與台賬記錄。隻有通過對引發故障根源的綜合治理,才能大幅度降低 FAULT 017 的發生概率,提升變頻器的使用壽命與生產效率。

總而言之,FAULT 017 並非單純的變頻器問題,而是三相供電與負載工況交互下的綜合故障。無論是短期應急還是長期方案,都離不開對電源、元器件、變頻器本體三者的聯動診斷與維護。隻有充分理解故障的含義和觸發邏輯,才能根據現場實際情況對症下藥,最終實現穩定可靠的工藝控製。這樣,在複雜多變的工業環境中,PowerFlex 400 係列方能更好地發揮其高效穩定的調速功能,為自動化係統提供持久助力。
