引言
派尼爾變頻器VF2100係列作為工業控製領域的重要設備，廣泛應用於各種機械設備的調速控製中。為了確保變頻器的穩定運行和高效操作，掌握其使用方法和處理常見故障至關重要。本文將詳細介紹派尼爾變頻器VF2100係列的操作麵板功能、參數拷貝與設置、端子控製、故障代碼處理以及U-10顯示的含義，為用戶提供全麵的使用指南。
一、操作麵板功能介紹
派尼爾變頻器VF2100係列的操作麵板集成了多種功能，便於用戶進行參數設定和狀態監控。
數字操作器：用於設定頻率指令和運行指令，同時顯示各種參數和狀態。數字操作器上的LED指示燈（如SEQ、REF、RUN、STOP等）能夠直觀地指示當前的操作模式和狀態。
按鍵功能：
LOCAL/REMOTE鍵：用於切換本地和遠程操作模式。在本地模式下，用戶可以通過操作麵板直接控製變頻器；在遠程模式下，變頻器接受來自外部控製信號的操作指令。
DSPL鍵：用於切換監視項目，方便用戶查看不同的參數和狀態信息。
ENTER鍵：用於確認設定值，當用戶在修改參數或設定頻率時，按下此鍵可以保存修改並退出設定界麵。
此外，操作麵板上通常還包括STOP鍵（停止運行）、RUN鍵（啟動運行）、UP/DOWN鍵（用於參數調整）等，這些按鍵共同構成了變頻器的操作控製係統。
二、參數拷貝與設置
參數拷貝：
派尼爾變頻器VF2100係列支持參數拷貝功能，但手冊中並未直接提及具體的拷貝步驟。不過，通過MEMOBUS等通信接口，用戶可以實現參數的發送和接收，包括參數的設定和讀取。這意味著，雖然手冊未明確說明，但用戶可能通過通信接口間接實現參數的拷貝。
在實際操作中，參數拷貝可能涉及以下步驟：首先，在源變頻器上選擇需要拷貝的參數；然後，通過通信接口將這些參數發送到目標變頻器；最後，在目標變頻器上接收並保存這些參數。
密碼和參數訪問限製設置：
為了保護變頻器的參數不被隨意修改，派尼爾變頻器VF2100係列提供了密碼保護功能。用戶可以通過設置參數n001來設定密碼，並控製對參數的訪問權限。
通過設定不同的密碼等級，用戶可以靈活地控製對變頻器參數的訪問和修改權限。
0：能進行n001的讀取/設定，以及n002-n108的讀取。
1：能進行n001-n034的讀取/設定，以及第2功能參照群選擇(n035-n049)和第3功能(n050-n108)的讀取。
2：能進行第1功能、第2功能的讀取/設定，以及第3功能的讀取。
3：能進行所有功能的讀取/設定。
密碼等級：
參數初始化：
當變頻器參數出現混亂或需要恢複到出廠設置時，用戶可以通過參數初始化來實現。具體操作為：設定參數n001為6（2線初始化）或7（3線初始化），然後按照提示進行操作即可完成參數的初始化。
三、端子正反轉控製與外部電位器調速
端子正反轉控製：

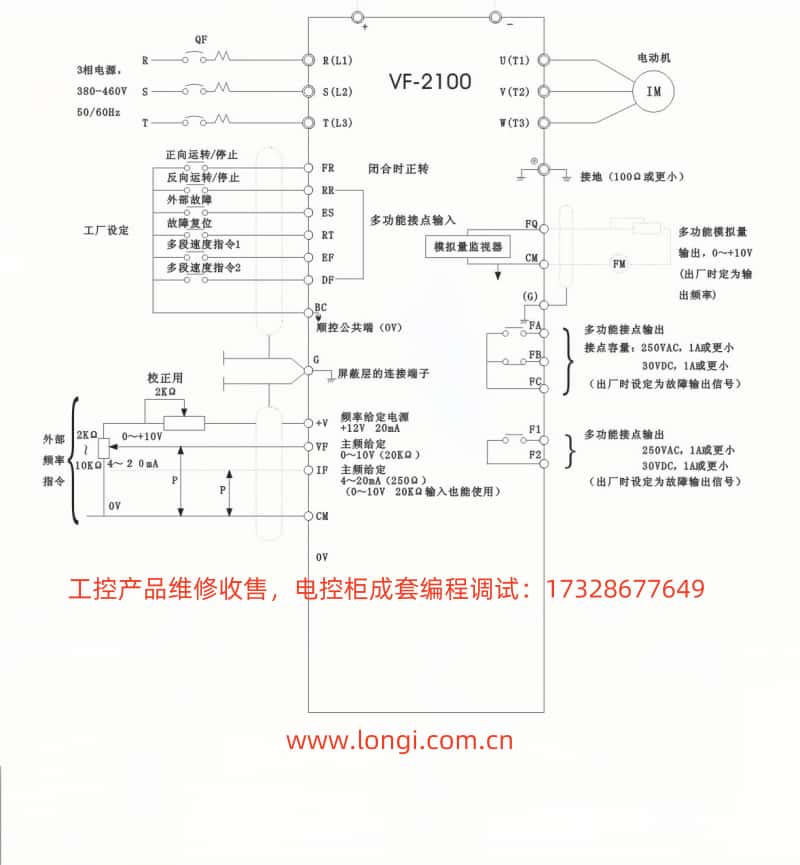

派尼爾變頻器VF2100係列支持通過控製端子實現電機的正反轉控製。具體接線和設置如下：
正向運行：將控製電路端子FR和BC之間閉合接點，變頻器將控製電機正向運行。
反向運行：將控製電路端子RR和BC之間閉合接點，變頻器將控製電機反向運行。
禁止反向運行：通過設定參數n006為1，可以禁止反向運行指令的執行。
外部電位器調速：
派尼爾變頻器VF2100係列還支持通過外部電位器進行頻率指令的給定，從而實現電機的調速控製。具體設置和接線如下：
四、故障代碼解釋與處理
派尼爾變頻器VF2100係列在運行過程中可能會遇到各種故障，這些故障通常通過故障代碼進行指示。用戶需要熟悉這些故障代碼及其含義，以便及時采取措施進行故障處理。
手冊中提供了詳細的故障代碼表（如表15），其中列出了各種故障代碼、說明、細節和對策。例如，故障代碼Uu1表示主回路電壓不足，對策是檢查電源接線並改正進線電壓。當變頻器顯示故障代碼時，用戶應按照手冊中的指導進行故障排查和處理，以確保變頻器的正常運行。
五、U-10顯示含義
在使用派尼爾變頻器VF2100係列時，用戶可能會遇到顯示U-10的情況。那麽，U-10是什麽意思呢？它是否是故障代碼呢？
實際上，U-10在派尼爾變頻器VF2100係列中並不是故障代碼，而是用於監視PROM（可編程隻讀存儲器）編號的低4位數的顯示。這意味著，當變頻器顯示U-10時，用戶可以通過它查看變頻器的固件版本或特定配置信息。
因此，當變頻器顯示U-10時，用戶無需擔心故障問題，而是應該將其視為一種信息提示。如果用戶需要確認變頻器的固件版本或配置信息，可以通過觀察U-10顯示來獲取相關信息。
六、結論
通過本文的介紹，我們詳細了解了派尼爾變頻器VF2100係列的操作麵板功能、參數拷貝與設置、端子控製、故障代碼處理以及U-10顯示的含義。這些知識和技能對於確保變頻器的穩定運行和高效操作至關重要。
在實際應用中，用戶應熟練掌握變頻器的操作方法，並密切關注其運行狀態和故障代碼。當遇到故障時，用戶應迅速排查並處理故障，以確保生產線的連續運行。同時，用戶還應充分利用變頻器的各種功能和參數設置，以滿足不同的生產需求和控製要求。
最後，需要強調的是，正確處理U-10顯示對於確保變頻器的正常運行至關重要。用戶應將其視為一種信息提示而非故障代碼，並根據實際情況進行相應的操作和處理。
