PowerFlex 750 係列（包含 PowerFlex 753/755）產品，以及“技術數據 (750‑TD001)”中常見的功率段與額定電流等信息的匯總示例。由於官方完整的選型表格相當龐大，以下僅摘錄常用電壓和常見功率區間，供您在選型時快速參考。如果需要更詳細或更大功率段的規格（如 Frame 8 及以上，數百至上千 kW 的情況），請參閱 PowerFlex 750 係列交流變頻器技術數據 (750‑TD001) 或聯係我們。
一、功率段與機座尺寸 (Frame) 概覽
PowerFlex 750 係列（含 753/755）通常根據負載類型分為 Normal Duty (ND) 與 Heavy Duty (HD)。表中功率或電流有所差異，且具體還有 Frame 0~10+ 多種機座可選：
| 機座 (Frame) | 適用電壓等級 | Normal Duty (ND) 典型功率範圍 | Heavy Duty (HD) 典型功率範圍 |
|---|
| Frame 1 ~ 3 | 200240/380480V等 | 0.75 kW ~ 15 kW (約1~20 HP) | 0.55 kW ~ 11 kW (約0.75~15 HP) |
| Frame 4 ~ 6 | 200240/380480/600V等 | 18.5 kW ~ 110 kW (25~150 HP) | 15 kW ~ 90 kW (20~125 HP) |
| Frame 7 ~ 10+ | 380~480/600/690V等 | 132 kW ~ 上千 kW | 110 kW ~ 上千 kW |
注：以上區間僅為示例，具體可擴展到更高（如 2000 kW 以上）；不同負載類型（ND/HD/輕載）和冷卻選項都會影響最終可用的連續電流和過載能力citeturn3file2。
二、常用電壓、功率與電流規格示例
以下以 PowerFlex 753/755 常見的 400/480V 等級為例，列出部分常用功率段的額定輸出電流（ND/HD），幫助客戶對照電機功率快速選型。表中數值僅供參考，實際選型時請以 750‑TD001 (Technical Data) 中的最新官方表格為準citeturn3file0。
1. 400/480V 等級下（Frame 1 ~ 6）示例

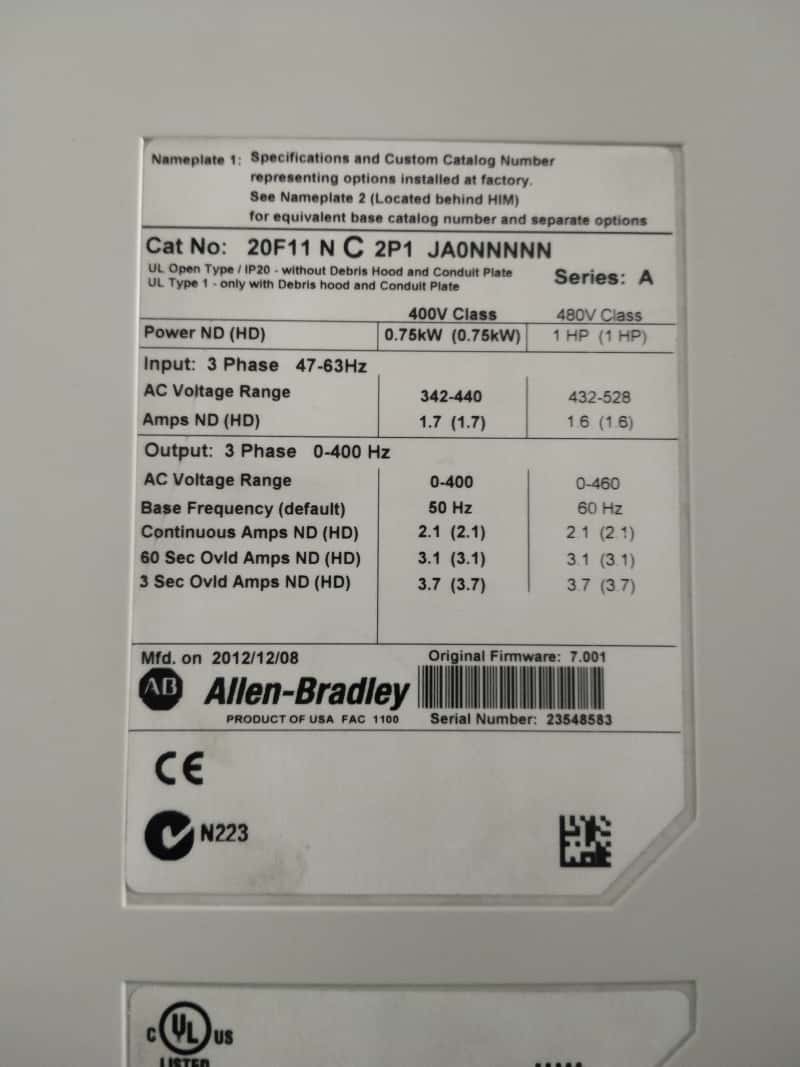

| Frame | 額定功率(ND) | 額定電流 (A)(ND) | 額定功率(HD) | 額定電流 (A)(HD) | 備注（功率單位） |
|---|
| 1 | 0.75 kW (1 HP) | ~2 A ~ 3 A | 0.55 kW (0.75 HP) | ~1.5 A ~ 2 A | 具體範圍因選件略有差異 |
| 1 | 1.5 kW (2 HP) | ~4 A ~ 5 A | 1.1 kW (1.5 HP) | ~3 A ~ 4 A |
|
| 2 | 5.5 kW (7.5 HP) | ~12 A ~ 16 A | 4 kW (5 HP) | ~9 A ~ 11 A |
|
| 2 | 7.5 kW (10 HP) | ~17 A ~ 22 A | 5.5 kW (7.5 HP) | ~14 A ~ 18 A |
|
| 3 | 11 kW (15 HP) | ~25 A ~ 32 A | 7.5 kW (10 HP) | ~20 A ~ 25 A |
|
| 3 | 15 kW (20 HP) | ~38 A ~ 45 A | 11 kW (15 HP) | ~32 A ~ 38 A |
|
| 4 | 22 kW (30 HP) | ~55 A ~ 63 A | 18.5 kW (25 HP) | ~48 A ~ 54 A |
|
| 4 | 30 kW (40 HP) | ~70 A ~ 80 A | 22 kW (30 HP) | ~60 A ~ 72 A |
|
| 5 | 37 kW (50 HP) | ~87 A ~ 100 A | 30 kW (40 HP) | ~75 A ~ 87 A |
|
| 5 | 45 kW (60 HP) | ~115 A ~ 125 A | 37 kW (50 HP) | ~97 A ~ 110 A |
|
| 6 | 55 kW (75 HP) | ~150 A ~ 165 A | 45 kW (60 HP) | ~130 A ~ 140 A |
|
| 6 | 75 kW (100 HP) | ~180 A ~ 210 A | 55 kW (75 HP) | ~160 A ~ 180 A |
|
| 6 | 90 kW (125 HP) | ~240 A ~ 260 A | 75 kW (100 HP) | ~210 A ~ 230 A |
|
以上額定電流範圍僅作近似示例，每個 Frame 內部還細分若幹 Catalog Number；需要精確數據時，請查閱官方技術資料 750‑TD001citeturn3file0。
Normal Duty (ND) 一般容許約 110% 過載 60 秒、150% 過載 3 秒；Heavy Duty (HD) 則可達 150% ~ 180% 過載，具體視變頻器配置而定citeturn3file2。
2. 600V/690V 等級下示例
三、典型選型流程
確認電機功率/電壓/電流：根據電機銘牌及實際負載工況 (恒轉矩/變轉矩)，初步確定變頻器容量，並區分 ND 或 HD。
選擇變頻器 Frame：對應可覆蓋該功率的機座，校對過載能力、環境溫度等。
選定具體 Catalog Number：結合 I/O 配置、安全功能 (STO/SSM)、通訊模塊 (EtherNet/IP、DeviceNet、ControlNet 等)。
查閱官方技術數據 (750‑TD001)：確認選定產品的“額定電流”、“允許過載”以及“外形尺寸”等信息，再次比對實際工況需求citeturn3file2。
四、示例：部分 Catalog Number 構成

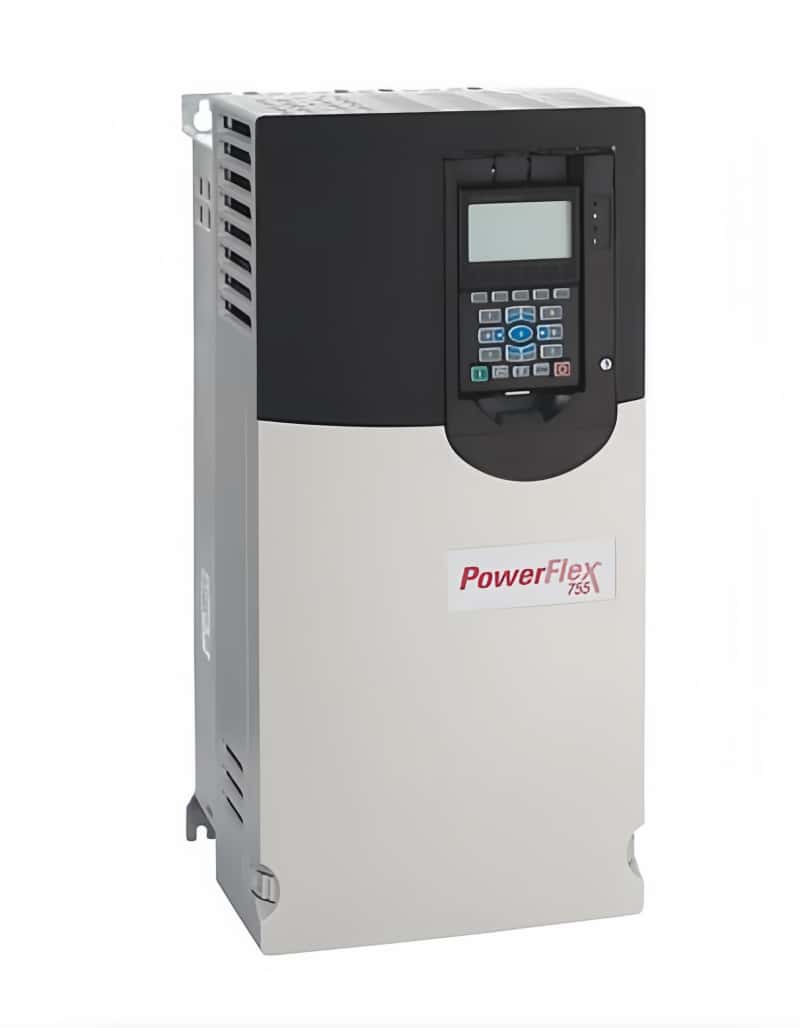

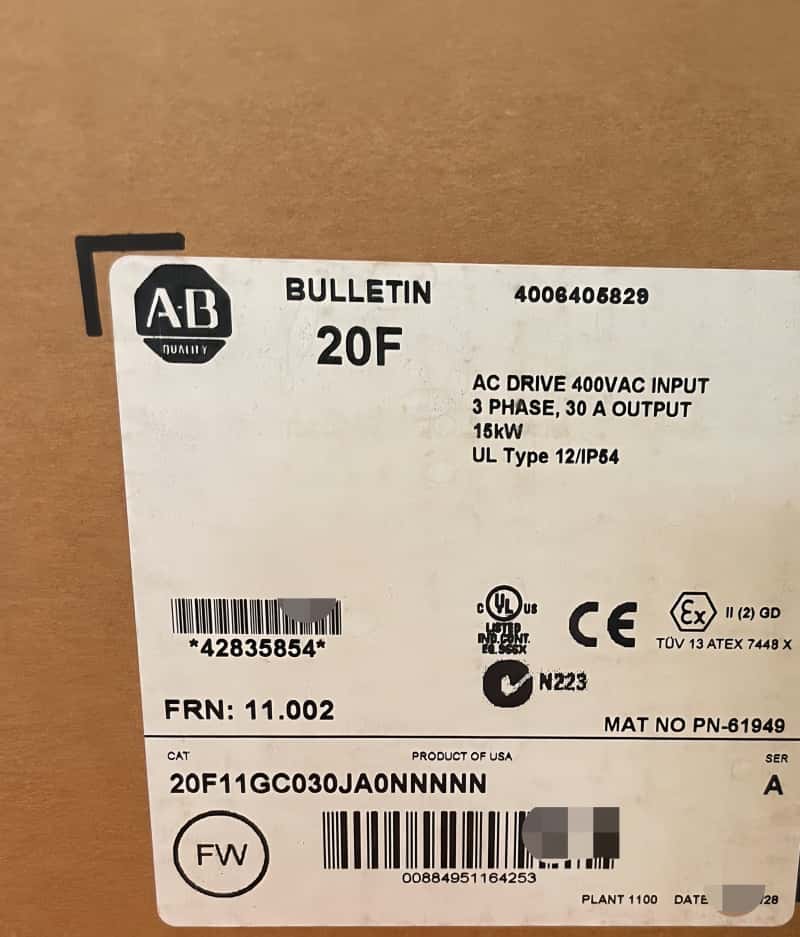

Allen-Bradley PowerFlex 755 的目錄號 (Catalog Number) 通常類似：
20G 011 A 0 A Y N A N A ...
↑ ↑ ↑ ↑ ↑ ↑ ↑
| | | | | | └─ 選配的安全或通訊模塊
| | | | | └─ 防護等級/安裝方式
| | | | └─ I/O 配置
| | | └─ A表明Frame大小/功率段
| | └─ 電壓等級 (011表示480V, etc.)
| └─ G=PowerFlex 755
└─ 20=交流變頻器係列
詳細含義可在手冊或 Rockwell 官方選型指南中查詢，也可通過在線工具 (如 ProposalWorks、Integrated Architecture Builder) 生成對應選件號。
五、總結

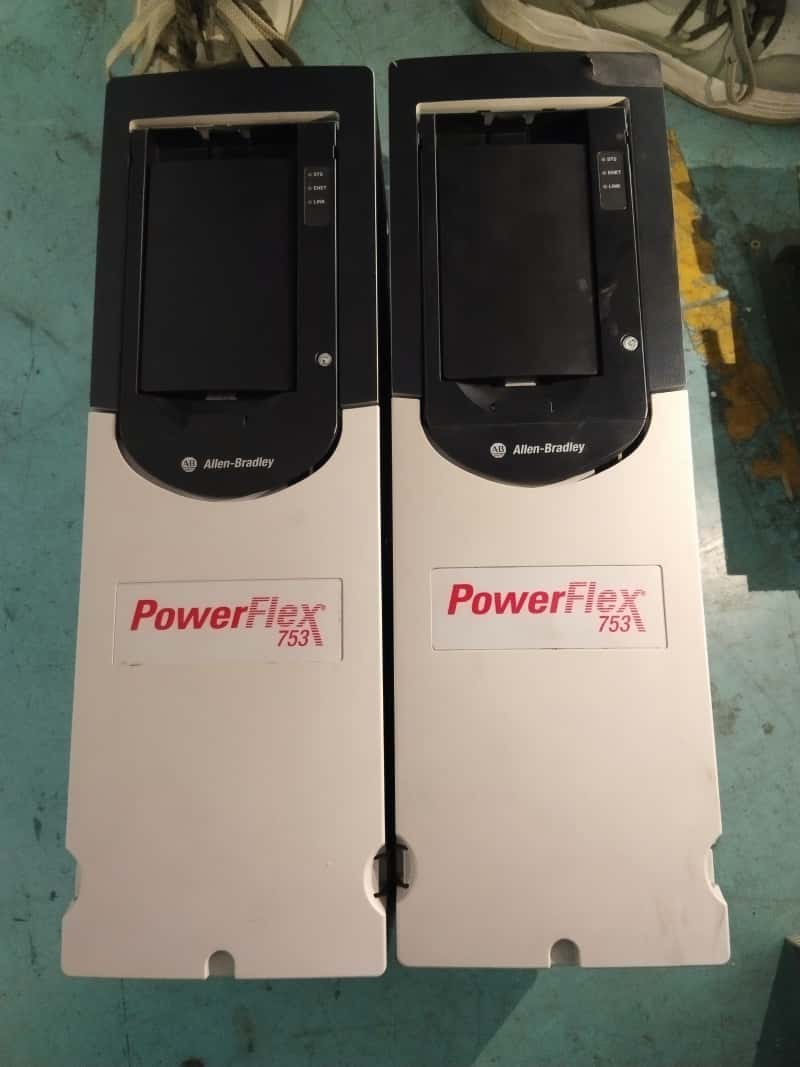

PowerFlex 750 係列涵蓋 753 與 755 兩大類，通過多種 Frame 尺寸、豐富擴展選件，滿足不同電壓/功率/過載/控製模式的需求；
如需完整的按功率段、電壓、Frame 等詳細表格（列出每一個機型的額定電流、過載、尺寸等），請參考 “PowerFlex 750 係列交流變頻器技術數據 (750-TD001)” 或聯係羅克韋爾自動化技術支持獲取最新選型手冊citeturn3file0citeturn3file2；
本文示例可幫助客戶大致對照電機功率與變頻器規格，實際采購時務必結合負載特性、周邊組件以及安全/網絡選件進行綜合選型。
希望以上信息能幫助您在網站上列出更直觀的“分功率段”型號對照表，指導客戶快速選購並與您進一步谘詢選型細節。若尚需更完整的機座和額定數據，請直接查閱官方技術數據文檔或聯係我們獲取支持。
