變頻器操作麵板功能介紹

安瑞吉E6係列變頻器的操作麵板設計簡單直觀，用戶可以輕鬆設置和監控各種參數。操作麵板主要包括顯示屏、功能選擇鍵、和調節旋鈕。每個組件在實際操作中的作用如下：

• 顯示屏：顯示當前變頻器的工作狀態、頻率、報警信息、設置參數等。

• 功能鍵：通過這些鍵，用戶可以進入不同的功能菜單，查看和調整參數。

• 調節旋鈕：用於調整變頻器輸出的頻率，方便用戶實時控製。




1. 如何拷貝參數到另一台變頻器

E6係列變頻器提供了非常方便的參數拷貝功能，允許用戶將當前設備的設置參數複製到另一台變頻器。具體步驟如下：

1. 進入操作麵板，選擇參數拷貝功能【5.2.3】。

2. 在菜單中選擇源設備（當前設備）和目標設備（需要拷貝設置的設備）。

3. 確認操作並完成數據傳輸。目標設備將複製源設備的所有參數。

通過這種方式，用戶可以快速為多台變頻器配置相同的工作參數，確保係統的一致性。

2. 如何初始化參數

有時，用戶可能需要恢複到出廠默認設置。通過參數初始化功能，可以清除所有自定義設置，恢複到變頻器的初始配置。以下是初始化操作的步驟：

1. 進入變頻器的設置菜單，選擇參數初始化【F0.14】。

2. 根據需要選擇“恢複出廠值”或“清除故障曆史”【F0.14】。

• 恢複出廠值：將變頻器所有參數恢複為出廠設置。

• 清除故障曆史：刪除變頻器的故障記錄。

3. 執行初始化，變頻器將恢複為默認設置。

初始化功能使得設備在需要時能夠快速重置，確保變頻器能以最初的狀態運行。

3. 如何設置密碼和消除密碼

安瑞吉E6係列變頻器提供了密碼保護功能，確保設備的設置和參數不被未經授權的用戶更改。密碼設置的步驟如下：

1. 設置密碼：進入設置菜單，選擇密碼設置，輸入需要的密碼並確認。此時變頻器進入密碼保護狀態【5.2.5】。

2. 消除密碼：如果需要取消密碼保護，可以進入“密碼管理”界麵，選擇“清除密碼”功能，輸入管理員密碼後確認刪除【5.2.5】。

如果密碼設置為非空狀態，退出編輯模式時會要求輸入密碼，輸入正確密碼後即可進行參數修改。此功能有助於防止非法修改變頻器參數，提高安全性。

4. 如何設置參數訪問限製

為了進一步保護變頻器的安全，E6係列支持參數訪問限製功能。通過此功能，用戶可以限製某些參數的訪問權限，從而防止未經授權的人員對設備進行修改。具體設置可以通過設置菜單中的“訪問權限”項來實現【5.2.5】。

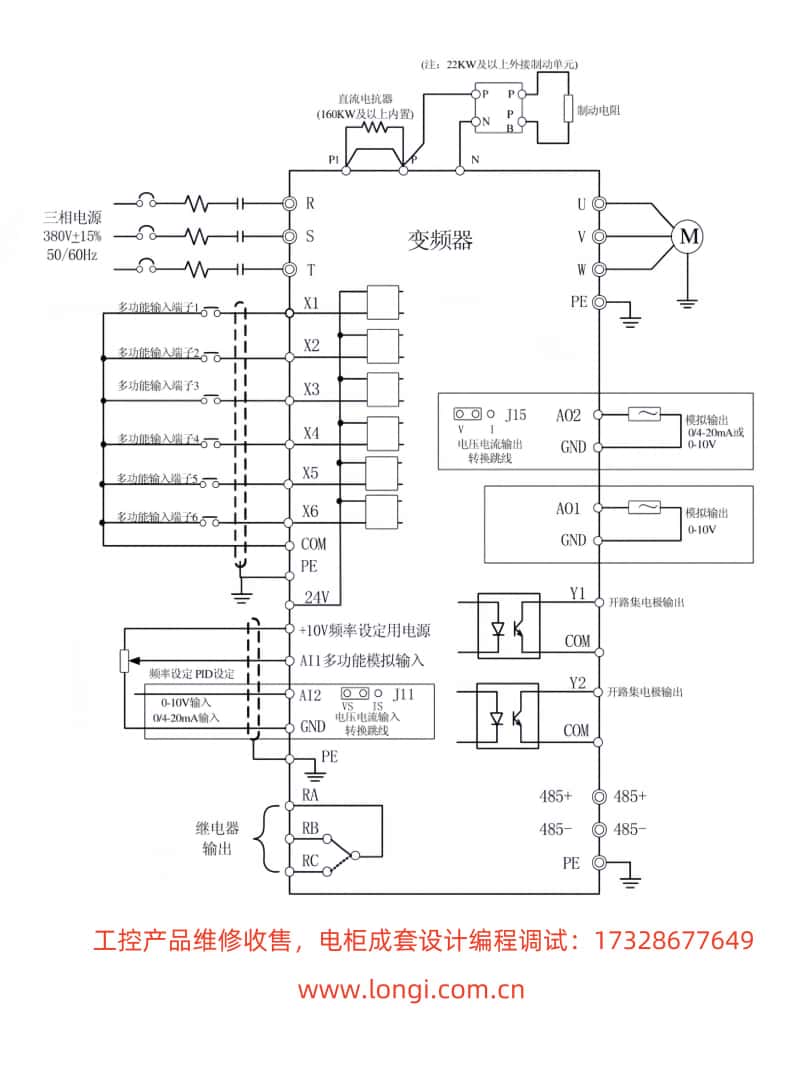

5. 外部端子控製和電位器調速

安瑞吉E6係列變頻器支持外部端子進行正反轉控製以及通過電位器來調節頻率。具體操作如下：

• 外部端子正反轉控製：用戶可以將正反轉控製信號接入X1和X2端子，根據參數設置進行正反轉控製。

• 外部電位器調速：用戶可以將外部電位器接入X3端子，通過設置F5.00參數來控製電位器的調速範圍。

設置完後，外部端子的信號將直接影響變頻器的運行狀態。

6. 變頻器故障代碼及其處理

E6係列變頻器提供了多種故障代碼，有助於快速診斷設備問題。常見故障代碼包括：

• OV1/OV2：過電壓故障，可能是輸入電壓過高。

• OC1/OC2：過載保護故障，可能是負載過大或電流過高。

• UV1/UV2：欠電壓故障，檢查電源是否穩定。

每個故障代碼後都會提供詳細的處理建議，用戶可以參考手冊上的故障處理方案來解決問題【7.1】。

7. 結論

通過合理使用安瑞吉E6係列變頻器的各項功能，用戶能夠實現更加高效、安全的設備控製。無論是在參數設置、故障排除，還是在外部控製係統的接入方麵，E6係列都提供了豐富的配置選項，滿足不同應用場景的需求。

以上是安瑞吉E6係列變頻器的主要操作和設置指南。通過正確的操作和設置，用戶能夠最大限度地發揮該變頻器的性能，並確保設備的長時間穩定運行。如果在使用過程中遇到問題，建議參考手冊或聯係技術支持。
