深圳台達SZOR變頻器ZC1000係列手冊使用指南
前言
深圳台達SZOR變頻器ZC1000係列作為一種高性能的變頻控製設備，在工業自動化控製係統中應用廣泛。本文將詳盡闡述ZC1000係列變頻器的操作麵板功能、參數設置、故障處理等內容，旨在幫助用戶更深入地理解和高效使用該設備。
一、操作麵板功能介紹
1.1 操作麵板功能概述
ZC1000係列變頻器的操作麵板是用戶與設備進行交互的核心界麵。通過此麵板，用戶可掌控變頻器的運行狀態、讀取狀態數據並調整參數。操作麵板主要包括：
狀態指示燈：顯示變頻器的運行及故障狀態。
單位指示燈：展示當前顯示單位，例如頻率（Hz）、電流（A）、電壓（V）等。
代碼顯示區：展示各種監控數據及報警代碼。
模擬電位器：在頻率源設為模擬電位器時，通過調節電位器來設定頻率。
鍵盤按鍵區：包含程序鍵、確認鍵、上下鍵、右移鍵、運行鍵、停止/複位鍵等，用於操作變頻器及修改參數。
1.2 參數拷貝
參數拷貝功能可實現將一個變頻器的參數複製到另一個變頻器。具體步驟為：
上傳參數至鍵盤EEPROM：在源變頻器上，將F08.29設為1，將控製麵板參數上傳至鍵盤EEPROM。
下載參數至目標變頻器：在目標變頻器上，將F08.29設為2或3，將鍵盤EEPROM參數下載至控製麵板，並選擇是否下載電機參數。
1.3 參數初始化
參數初始化是指將變頻器的參數恢複至出廠設置。具體步驟為：
進入參數設置界麵：按下“PRG”鍵進入。
選擇參數初始化選項：找到F00.18參數，設為1，表示恢複默認值。
確認並保存：按下“ENT”鍵確認並保存。
1.4 設置與消除密碼
為保護變頻器參數不被未經授權的用戶修改，可設置密碼。具體步驟為：
設置密碼：在參數設置界麵，找到F07.00參數，設為非零數值。
消除密碼：將F07.00參數設為0。
1.5 參數訪問限製
為進一步保護變頻器參數，可設置參數訪問限製。具體步驟為：
設置參數訪問限製：在參數設置界麵，找到F08.21參數，設為0x0000，表示限製訪問。
解除參數訪問限製：將F08.21參數設為其他值。
二、外部端子正反轉控製與外部電位器給定頻率調速
2.1 外部端子正反轉控製

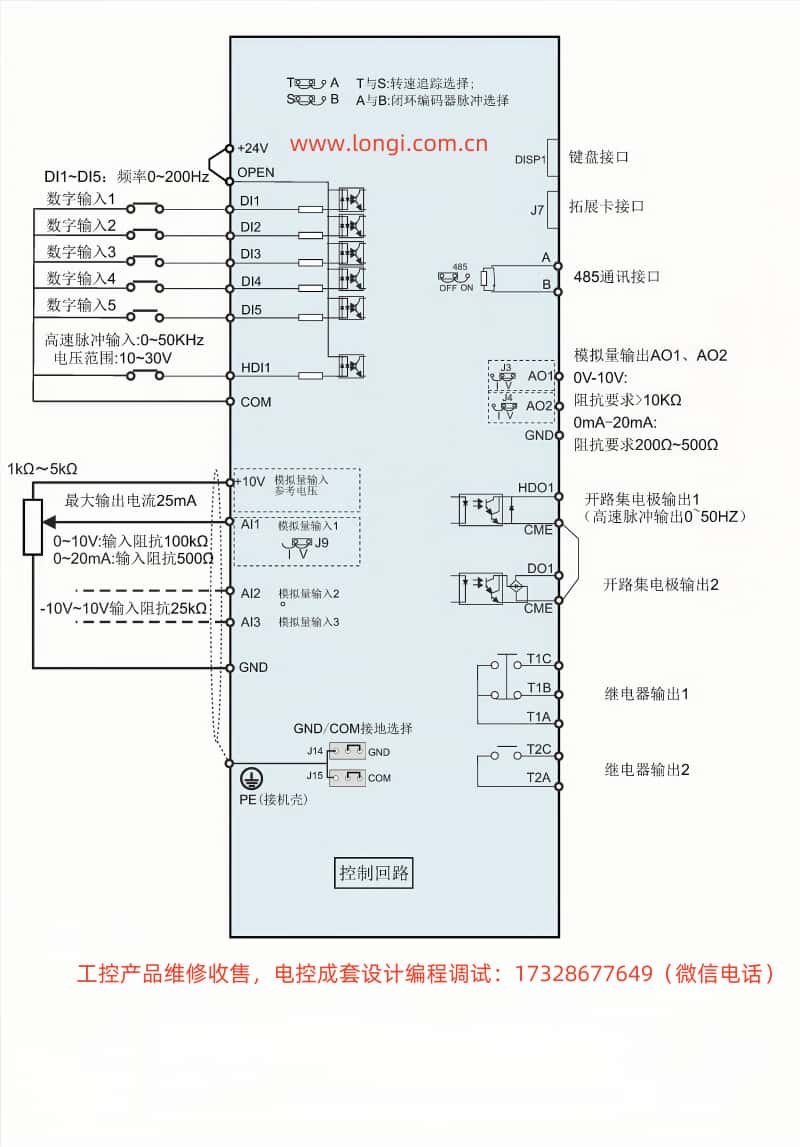

外部端子正反轉控製是通過外部開關或按鈕來控製變頻器的正反轉。具體接線及參數設置為：
接線：將外部開關或按鈕接入變頻器的DI1端子（正轉）和DI2端子（反轉）。
參數設置：在參數設置界麵，找到F05.01參數，設為1（正轉）或2（反轉）。
2.2 外部電位器給定頻率調速
外部電位器給定頻率調速是通過外部電位器來設定變頻器的頻率。具體接線及參數設置為：
接線：將外部電位器接入變頻器的Al1端子。
參數設置：在參數設置界麵，找到F00.06參數，設為2（模擬Al1設置）。
三、故障代碼及處理方法
ZC1000係列變頻器在運行中可能出現各種故障，通過故障代碼可快速定位故障原因並處理。以下是一些常見故障代碼及其處理方法：
3.1 常見故障代碼
E.out 1/2/3：IGBT U/V/W相保護故障，可能原因包括加速度過快、IGBT內部損壞、驅動線連接不良等。處理方法包括增加加速時間、更換功率單元、檢查驅動線等。
E.oc 1/2/3：加速過流故障，可能原因包括加速或減速過快、電網電壓過低、變頻器功率過低等。處理方法包括增加加速時間、檢查輸入電源、選擇功率更大的變頻器等。
E.ou 1/2/3：加速或恒定過壓故障，可能原因包括輸入電壓異常、能量反饋過大等。處理方法包括檢查輸入電源、增加能量消耗組件等。
E.LU：母線欠壓故障，可能原因是電源電壓過低。處理方法是檢查輸入電源。
E.SPI：輸入相缺故障，可能原因是輸入電源相缺或波動。處理方法是檢查輸入電源。
3.2 故障處理步驟
確認故障代碼：通過操作麵板的代碼顯示區確認。
查找故障原因：根據故障代碼查找可能原因。
采取處理措施：根據故障原因采取相應措施，如檢查電源、更換部件、調整參數等。
重新啟動變頻器：處理完故障後，重新啟動，確認故障是否解除。
結論
深圳台達SZOR變頻器ZC1000係列是一款功能強大、操作簡便的變頻控製設備。通過本文的介紹，用戶可更深入地理解和使用該設備的操作麵板功能、參數設置、故障處理等內容，從而提高工作效率和設備的使用壽命。
