華遠變頻器Z230係列用戶手冊使用指南

華遠變頻器Z230係列，專為電動葫蘆設計的高性能變頻器，廣泛應用於小型起重設備的提升、平移和回轉控製。本文將詳細介紹Z230係列變頻器的操作麵板功能、參數設置方法、外部控製實現、故障處理等內容，幫助用戶更好地理解和使用該設備。

一、操作麵板功能介紹

1. 操作麵板概述

Z230係列變頻器的操作麵板集成了顯示屏、指示燈和多功能按鍵，用戶可通過麵板進行參數設置、運行控製和故障診斷。以下是主要功能：

• 顯示屏：用於顯示輸出頻率、電流、參數設定值及故障代碼。

• 指示燈：包括電源指示燈（Power）和變頻器狀態指示燈（Status），運行時亮，停止時滅。

• 多功能鍵：包括編程鍵（PRG）、確認鍵（ENT）、移位鍵（↑↓）、運行鍵（RUN）和停機/複位鍵（STOP）等。

2. 如何恢複出廠參數設置

當變頻器出現異常或需要重新配置時，可以恢複出廠參數設置。具體操作如下：

1. 進入參數設置界麵，找到功能碼P00.26。

2. 設置P00.26 = 1，恢複出廠參數（不包括電機參數）。

3. 設置P00.26 = 2，恢複出廠參數（包括電機參數）。

3. 如何設置密碼

為了防止非授權人員操作變頻器，可以設置密碼保護。具體步驟如下：

1. 進入參數設置界麵，找到功能碼P07.11。

2. 設置P07.11為一個0~65535之間的數值，該數值即為密碼。

3. 設置完成後，每次進入參數設置界麵時都需要輸入密碼。

4. 電機參數自學習

電機參數自學習是確保變頻器與電機匹配的關鍵步驟。具體操作如下：

1. 設置功能碼P00.25 = 3，進行靜態完整調諧。

2. 按下運行鍵，變頻器會自動啟動電機參數自學習，顯示屏顯示“TUNE”。

3. 自學習過程中，電機會發出嘯叫聲並抖動，這是正常現象。

4. 自學習完成後，顯示屏退出“TUNE”狀態，參數調諧完成。

二、外部控製實現

1. 外部端子正反轉控製

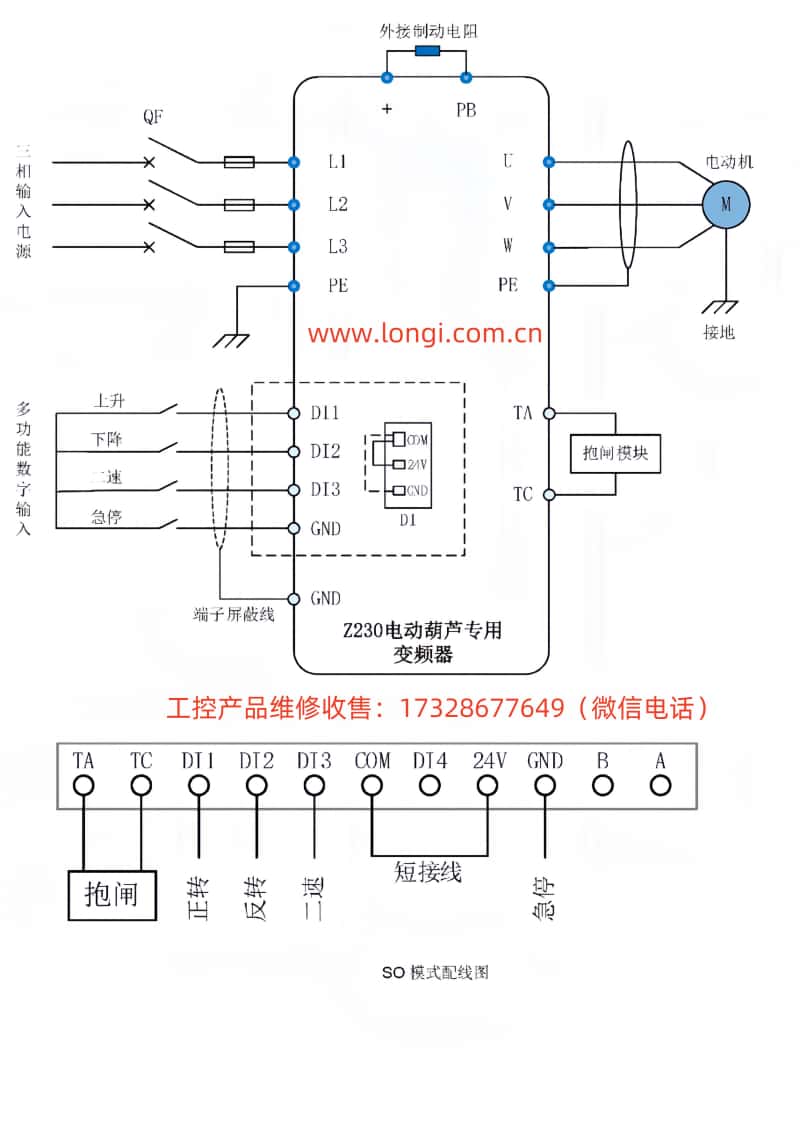

Z230係列變頻器支持通過外部端子實現正反轉控製。具體接線和參數設置如下：

• 接線：DI1端子：正轉運行命令；DI2端子：反轉運行命令。

• 參數設置：設置P00.01 = 1，選擇端子命令通道；設置P05.00 = 1，DI1端子功能選擇為正轉運行；設置P05.01 = 2，DI2端子功能選擇為反轉運行。

2. 外部端子多段速控製

多段速控製可以通過外部端子實現。具體接線和參數設置如下：

• 接線：DI3端子：多段指令端子1；DI4端子：多段指令端子2。

• 參數設置：設置P00.02 = 4，選擇多段指令模式；設置P05.02 = 12，DI3端子功能選擇為多段指令端子1；設置P05.03 = 13，DI4端子功能選擇為多段指令端子2；設置P11.00和P11.01為不同的速度值，分別對應多段指令的速度。

3. 抱閘和製動模塊的使用

抱閘和製動模塊是變頻器的重要功能，用於提升設備的安全性和穩定性。

• 抱閘模塊參數設置：設置P06.00 = 39，變頻器功能設為抱閘輸出；設置P19.00 = 1，使能抱閘輸出功能；設置P19.01 = 50，抱閘解除電流閾值；設置P19.02 = 10，抱閘施加電流閾值；設置P19.03 = 1.00，抱閘解除頻率閾值；設置P19.04 = 2.00，抱閘施加頻率閾值。

• 製動模塊參數設置：設置P09.15 = 1，使能能耗製動；設置P09.16 = 160，能耗製動電壓點；設置P09.17 = 100，能耗製動使用率。

三、故障代碼及處理方法

Z230係列變頻器在運行過程中可能會出現各種故障，用戶可通過顯示屏上的故障代碼快速定位問題。以下是常見故障代碼及處理方法：

1. 減速過電壓

• 原因：輸入電壓偏高、減速過程中存在外力拖動電機、減速時間過短或未加裝製動單元。

• 處理：調整電壓至正常範圍，增大減速時間，加裝製動單元和製動電阻。

2. 欠壓

• 原因：瞬時停電、變頻器輸入電壓偏低或整流橋異常。

• 處理：複位故障，調整電壓至正常範圍，尋求技術支持。

3. 變頻器過載

• 原因：負載過大、電機堵轉或變頻器選型偏小。

• 處理：減小負載，檢查電機及機械情況，選用功率等級更大的變頻器。

4. 模塊溫度異常

• 原因：環境溫度過高或過低、風道堵塞、風扇損壞或熱敏電阻損壞。

• 處理：降低或升高環境溫度，清理風道，更換風扇或熱敏電阻。

5. 電機調諧異常

• 原因：電機參數未按銘牌設置或參數調諧過程超時。

• 處理：根據電機銘牌正確設定參數，檢查變頻器到電機的引線。

四、總結

華遠變頻器Z230係列是一款功能強大、操作簡便的電動葫蘆專用變頻器。通過合理設置參數、正確接線和及時處理故障，用戶可以充分發揮其性能，提升設備的穩定性和安全性。本文詳細介紹了變頻器的操作麵板功能、外部控製實現方法、故障處理等內容，希望能為用戶提供有價值的參考。如遇到疑難問題，建議聯係廠家技術支持，以獲得專業幫助。
