一、操作麵板功能介紹

1. 操作麵板概述

東元變頻器G510係列的操作麵板設計直觀，便於用戶進行參數設定、運行控製及故障監測。操作麵板通常包括LCD顯示屏和一係列功能按鍵，用戶可以通過這些按鍵進入不同的操作模式，如運行模式、編程模式等。

2. 參數初始化

目的：將變頻器的參數恢複到出廠設置，以解決因參數設置錯誤導致的運行問題。

步驟：

1. 進入編程模式（PRGM）。

2. 找到參數Sn-03，並將其設置為1110或1111。

3. 確認設置後，變頻器將自動進行參數初始化。

注意：初始化過程中，部分關鍵參數（如Sn-01、Sn-02、Sn-13、Sn-23）可能不會被重置，以確保設備的基本運行功能不受影響。

3. 加密與解密

加密功能：防止未授權人員修改變頻器參數，保障設備安全。

加密步驟：

1. 進入編程模式。

2. 設置參數Sn-00為預設的密碼值。

3. 確認設置後，變頻器進入加密狀態。

解密步驟：

1. 進入編程模式。

2. 輸入正確的密碼值。

3. 確認後，變頻器解除加密狀態。

4. 參數訪問限製設置

目的：限製不同操作模式下的參數訪問權限，防止誤操作。

設置方法：

• 通過修改參數Sn-03的值，可以限製在DRIVE模式和PRGM模式下的參數訪問權限。

• 例如，將Sn-03設置為0000時，在DRIVE模式下，An、bn參數可設定，Sn、Cn參數隻能查看；在PRGM模式下，所有參數均可設定。

二、外部端子控製

1. 外部端子正反轉控製

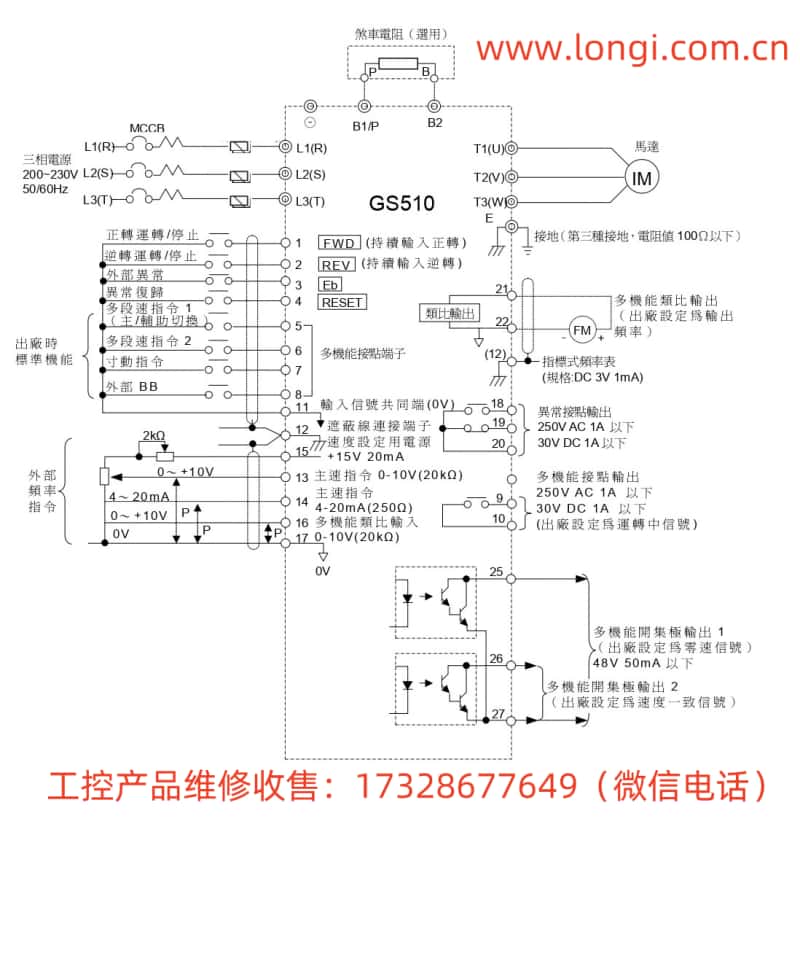

接線方法：

• 將正轉控製信號接入控製回路端子1。

• 將反轉控製信號接入控製回路端子2。

參數設置：

• 確保參數Sn-05的第2位為0，表示接受外部端子控製。

• 確保參數Sn-03的第1位為0，表示頻率指令來自控製回路端子。

2. 外部電位器給定頻率調速

接線方法：

• 將電位器的輸出信號接入控製回路端子13（電壓型）或14（電流型）。

參數設置：

• 確保參數Sn-03的第1位為0，表示頻率指令來自控製回路端子。

• 通過設置參數bn-05和bn-06，可以調整電位器的增益和偏置值，以實現精確的調速控製。

三、故障代碼及解決方法

常見故障代碼及含義

故障解決方法

• OV/UV故障：檢查輸入電源電壓是否穩定，調整電源電壓至正常範圍。

• OL1/OC故障：檢查電機負載是否過大，減少負載或更換功率更大的變頻器。

• OH故障：改善變頻器的散熱條件，如增加散熱風扇或改善通風環境。

• GF故障：檢查接地線連接是否牢固，確保變頻器與電機分別接地。

四、其他注意事項

• 在進行任何參數修改或接線操作前，請務必確保已斷開變頻器的電源，以避免觸電危險。

• 在運行過程中，如遇到無法解決的故障或異常情況，請及時聯係東元變頻器的售後服務人員進行處理。

通過以上操作指南，用戶可以更好地掌握東元變頻器G510係列的操作方法，提高設備的使用效率和可靠性。
