引言

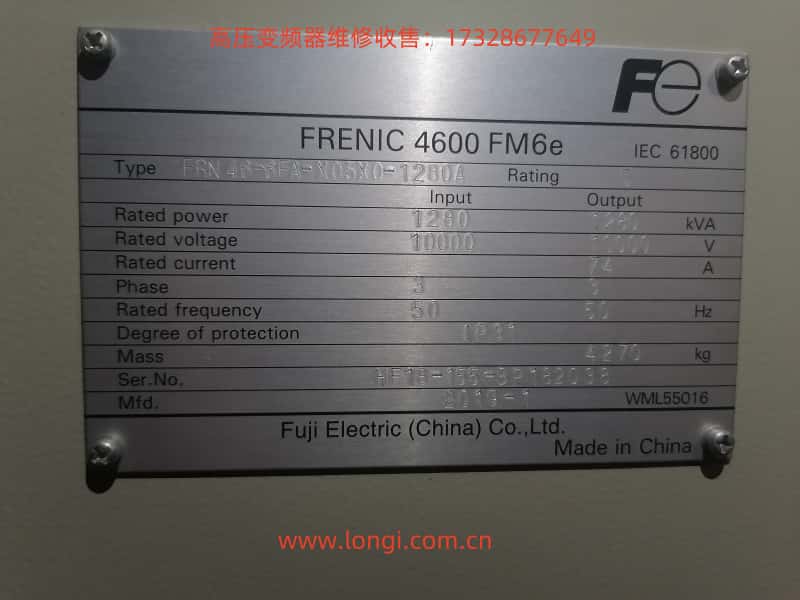

富士電機的 FRENIC4600FM6e 係列高壓變頻器，作為一款專為高壓電動機驅動設計的設備，廣泛應用於各種工業領域，如水泵、風機、壓縮機等。該變頻器不僅提供高效能的電動機控製，還具備豐富的功能和靈活的設置選項。為了確保用戶能夠充分利用變頻器的各種功能，正確理解和操作用戶手冊至關重要。本文將詳細介紹 FRENIC4600FM6e 係列變頻器用戶手冊 的使用方法，涵蓋接線、設置、控製模式、故障診斷、參數備份等重要內容，幫助用戶更高效地進行設備操作與維護。

一、變頻器接線指南

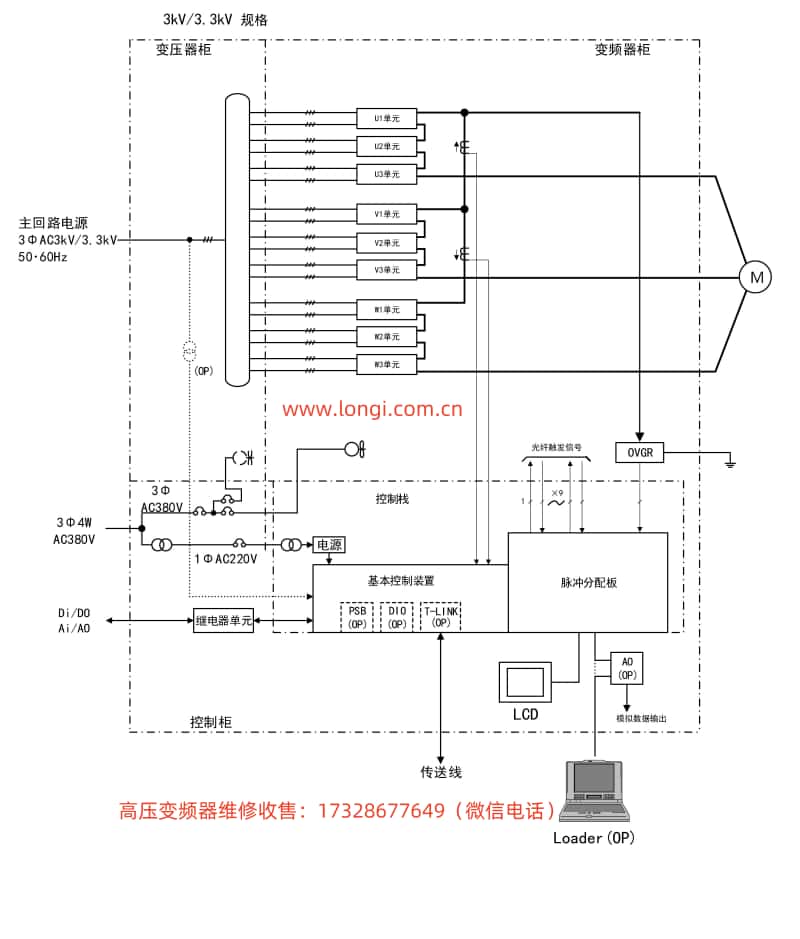

變頻器的接線是確保其正常運行的基礎。對於 FRENIC4600FM6e 係列，用戶需要正確接入電源、電機及各類控製端子。以下是接線的基本要點：

1. 電源輸入：變頻器要求三相高壓輸入，常見的輸入電壓為 3φAC 3.0kV、3.3kV、6kV 等。接入電源時，用戶必須確保電源電壓與變頻器額定電壓相符。

2. 電機連接：變頻器輸出三相電壓到電機的 U、V、W 端子，驅動電機轉動。接線時，必須確保電機的額定電壓和變頻器輸出電壓相匹配。

3. 控製端子：

• DI 端子（數字輸入端子）：用於接入啟停、正反轉等控製信號。

• DO 端子（數字輸出端子）：輸出運行狀態、故障信息等。

• AI 端子（模擬輸入端子）：用於接入模擬頻率指令信號。

• AO 端子（模擬輸出端子）：用於輸出模擬頻率、電流等數據。

接線時應確保所有端子的連接牢固，並注意每個端子的功能，避免誤接導致設備故障。

二、參數設置與初始化

1. 基本參數設置

• No.1～12：設定運行頻率、輸出電壓等參數。用戶可以根據電機和負載的要求調整這些參數，確保設備在最佳工況下運行。

• No.28～40：加減速時間的設置，決定電機啟動和停止的平滑程度。

• No.173：設定外部端子（如 DI 端子）的控製功能，支持用戶通過外部信號控製變頻器的啟動、停止及運行模式。

2. 初始化設置FRENIC4600FM6e 係列 提供了恢複出廠設置的功能。用戶可以通過 No.200 進行參數初始化，將變頻器恢複到出廠默認配置。此操作適用於需要重置參數或解決配置錯誤時的恢複。

3. 參數備份在進行初始化或其他操作前，用戶應進行 參數備份，以免丟失重要的自定義設置。用戶可以使用 Loader 軟件備份和恢複參數設置，操作步驟如下：

• 將 Loader 與變頻器連接，通過軟件備份當前配置。

• 備份時，選擇合適的文件存儲位置。備份文件可以保存在計算機中，並用於後續的恢複操作。

• 恢複參數時，加載備份文件，恢複到之前的配置。

三、控製模式與密碼設置

FRENIC4600FM6e 支持多種控製方式，包括 麵板控製 和 外部端子控製。用戶可以根據需求選擇合適的控製方式。

1. 麵板控製與外部端子控製

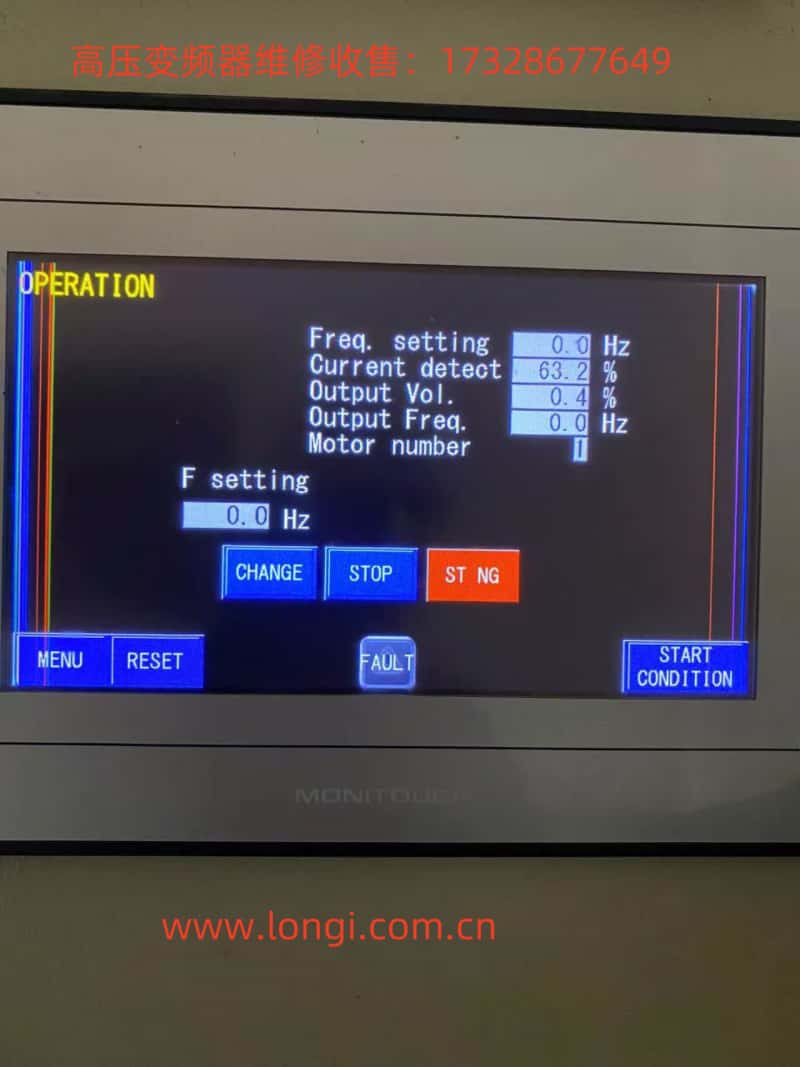

• 麵板控製：通過 LCD 麵板，用戶可以直接設定頻率、啟停電機等操作。

• 外部端子控製：通過 DI 端子，外部控製信號可以啟動或停止變頻器。用戶需根據 No.173 設置端子的功能，確保外部控製信號正確傳輸。

2. 密碼保護與參數訪問限製為了防止未經授權的操作，變頻器支持 密碼保護 和 參數訪問限製：

• No.12：設置 管理員密碼 和 用戶密碼，不同密碼對應不同的權限，管理員可以修改所有參數，而普通用戶則受到限製。

• No.13～14：設置 參數訪問限製，防止關鍵參數被誤修改或外部人員更改設備配置。

通過密碼保護和訪問限製，用戶可以有效保護設備的運行安全，避免因人為操作錯誤導致設備故障。

四、故障診斷與解決

在使用 FRENIC4600FM6e 係列 時，可能會遇到各種故障。變頻器通過 LCD 麵板 或 故障代碼 提供故障信息，幫助用戶快速定位問題。

1. 常見故障代碼及解決方法：

• E.F. 過載故障：檢查電機負載是否過大，避免過載。

• E.U. 缺相故障：檢查電源接線，確保三相電源沒有斷相。

• E.O. 電壓過高故障：調整輸出電壓設置，檢查電機是否存在問題。

• E.C. 電池電壓低：更換變頻器內部電池。

• E.P. 溫度過高故障：檢查冷卻係統是否正常工作，清潔散熱器。

2. 故障排查步驟：

• 檢查電源和電纜：確保電源穩定，電纜接頭無鬆動或損壞。

• 檢查電機負載：避免負載超出電機額定能力。

• 檢查冷卻係統：定期清潔風扇和散熱片，確保設備在合適的溫度下工作。

五、總結

FRENIC4600FM6e 高壓變頻器 是一款高性能的電機控製設備，具備多種功能，包括參數設置、控製模式、密碼保護、故障診斷等。通過理解並正確操作用戶手冊中的內容，用戶可以高效地配置、操作和維護設備。無論是通過 Loader 進行參數備份，還是使用 LCD 麵板 設置密碼保護和故障診斷，合理使用這些功能可以確保變頻器的長期穩定運行，提升設備的運行效率，保障生產安全。

希望本指南能夠幫助用戶更好地理解和使用 FRENIC4600FM6e 係列變頻器，在實際應用中發揮其最大的性能優勢。
