欣靈變頻器XLP6000係列用戶手冊操作指南
欣靈變頻器XLP6000係列作為一款高性能通用矢量控製變頻器，以其卓越的電機控製性能和靈活的操作方式，廣泛應用於各類工業控製場合。本文旨在為用戶提供一份詳盡的操作指南，幫助用戶快速上手並高效使用XLP6000係列變頻器。
一、操作麵板功能介紹
XLP6000係列變頻器的操作麵板集成了多種功能，包括運行、停止、複位、編程、移位、確認等按鍵，以及LED數碼管和指示燈，用於顯示當前運行狀態和參數。操作麵板還配備了數字編碼器，方便用戶進行參數調節。
密碼設置與消除：為了保護變頻器的參數不被隨意修改，用戶可以通過設置密碼來限製非授權訪問。具體操作為：進入編程狀態（長按PRG鍵），選擇P0.00功能碼，輸入不小於10的任意數作為密碼，按確認鍵保存。消除密碼時，同樣進入編程狀態，選擇P0.00功能碼，輸入密碼後再次確認即可。
參數鎖定：為了防止誤操作導致參數更改，用戶可以對變頻器進行參數鎖定。具體操作為：進入編程狀態，選擇需要鎖定的參數，將其寫保護設置為有效（非零值）。
參數初始化設置：當用戶需要恢複變頻器到出廠設置時，可以通過參數初始化功能實現。具體操作為：進入編程狀態，選擇PD.09功能碼，設置為2，然後確認即可。
二、端子正反轉控製和外部電位器調速
XLP6000係列變頻器支持多種控製方式，包括操作麵板控製、端子控製和通訊控製。其中，端子正反轉控製和外部電位器調速是兩種常見的控製方式。

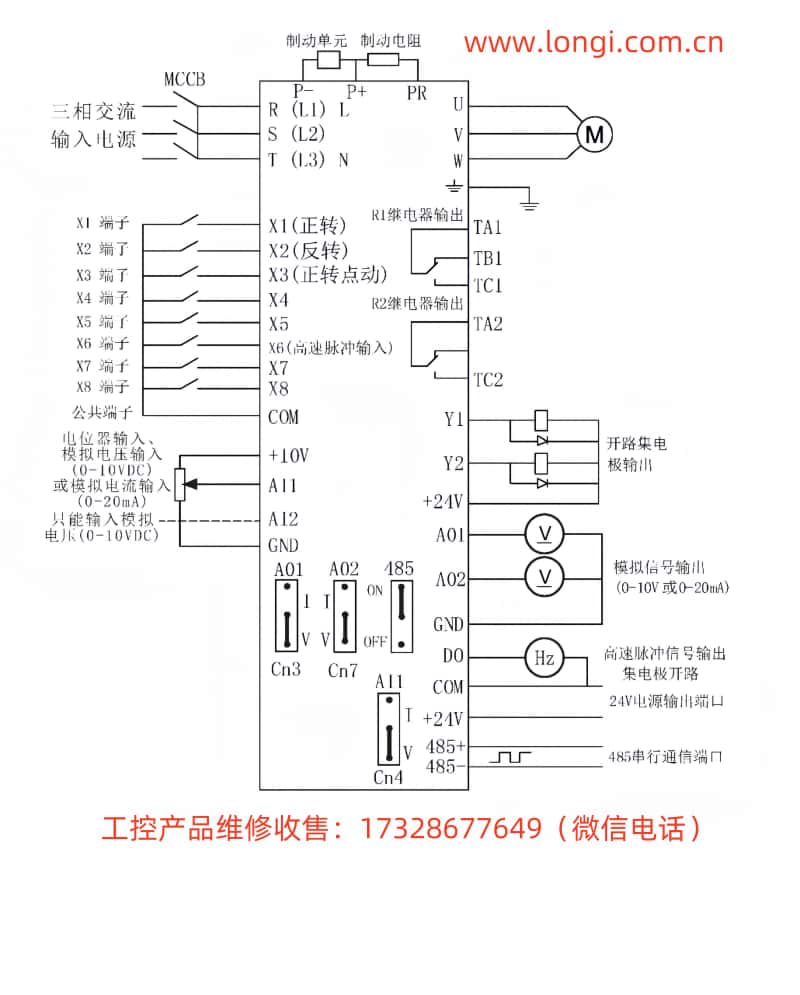

正反轉控製接線：正反轉控製通常通過兩個輸入端子實現，如X1（正轉）和X2（反轉）。接線時，將正轉按鈕的一端接X1端子，另一端接公共端COM；反轉按鈕的一端接X2端子，另一端同樣接COM端。同時，需要在變頻器中設置P0.06功能碼為1（端子運行命令通道），並設置P0.21功能碼為所需的運轉方向（0為正轉，1為反轉，2為點動）。
外部電位器調速接線：外部電位器調速通過模擬電壓輸入實現，通常連接至AI1+和GND端子。接線時，將電位器的中心抽頭接AI1+端子，一端接+10V電源，另一端接GND。同時，需要在變頻器中設置P0.07功能碼為3（AI1模擬給定），並設置P6.00功能碼為所需的模擬輸入範圍（如0～10V）。
三、故障代碼與解決
XLP6000係列變頻器具有完善的故障診斷功能，當變頻器出現故障時，會在操作麵板上顯示相應的故障代碼。以下列舉部分常見故障代碼及其含義和解決方法：
E-01：過流故障。可能原因包括電機過載、輸出短路等。解決方法為檢查電機及負載是否正常，排除短路故障。
E-02：過壓故障。可能原因包括輸入電壓過高、減速時間設置過短等。解決方法為調整輸入電壓至正常範圍，增加減速時間。
E-03：欠壓故障。可能原因包括輸入電壓過低、電源容量不足等。解決方法為檢查電源電壓是否穩定，增加電源容量。
E-10：掉載故障。可能原因包括負載突然消失、輸出缺相等。解決方法為檢查負載連接是否正常，排除缺相故障。
當變頻器出現故障時，用戶首先應根據故障代碼判斷故障原因，然後按照相應的解決方法進行處理。如果無法解決問題，建議聯係專業維修人員進行檢修。
四、結語
XLP6000係列變頻器作為一款高性能通用矢量控製變頻器，具有強大的控製功能和靈活的操作方式。通過本文的介紹，相信用戶已經對變頻器的操作麵板功能、端子控製、故障代碼等方麵有了更深入的了解。在實際應用中，用戶應根據具體需求進行合理設置和操作，以充分發揮變頻器的性能優勢。
