X-MET8000日立光譜儀ID-14故障含義分析和解決方法

引言

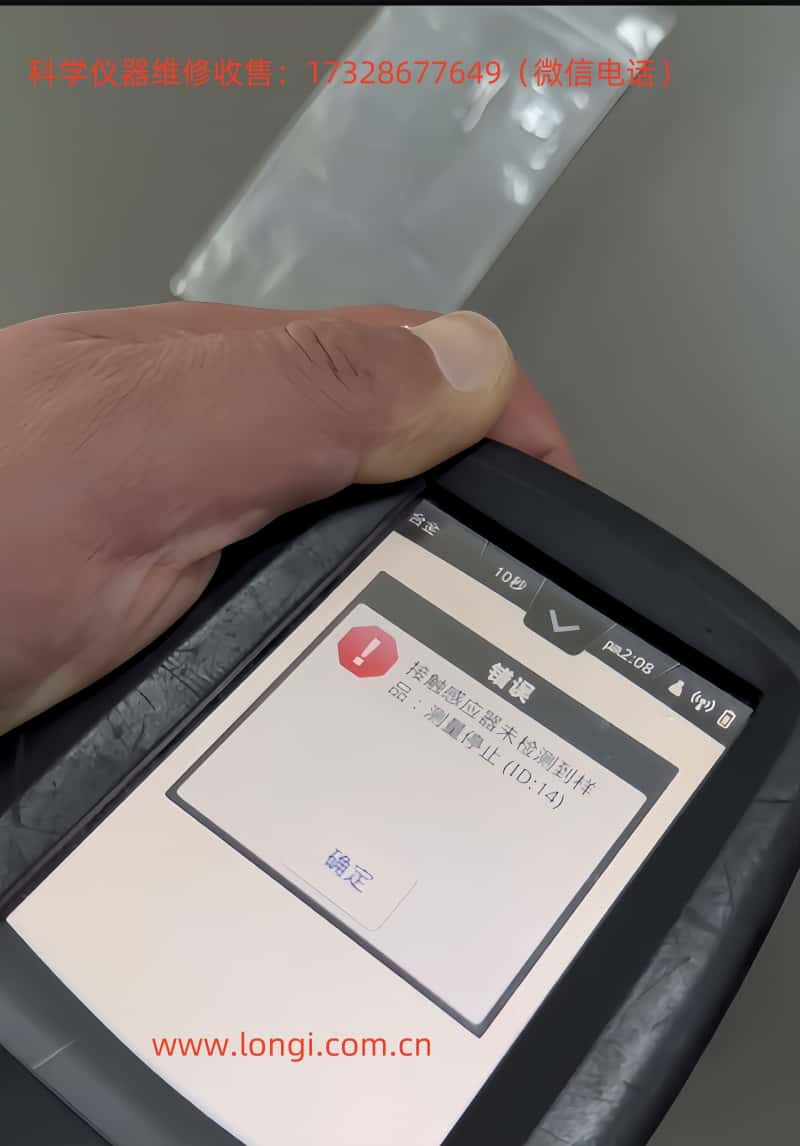

X-MET8000是日立公司研發的一款便攜式光譜儀，廣泛應用於金屬材料成分分析、材料檢測等工業領域。其核心技術依賴於X射線發射與接收係統及樣品感應器的協同工作，以實現精準分析。然而，用戶在使用過程中可能會遇到ID-14故障，即“接觸感應器未檢測到樣品，測量停止”的錯誤提示。這一問題不僅會影響工作效率，還可能造成設備損壞或測量不準確。本文將深入分析ID-14故障的成因，並結合實際維修經驗，提供詳細的解決方法。

一、ID-14故障的含義

ID-14故障提示的關鍵在於“接觸感應器未檢測到樣品”，其本質是光譜儀的檢測係統無法確認樣品是否被正確放置。這通常由以下三個方麵引起：

1. 樣品感應係統失效：光譜儀通過紅外感應器檢測樣品是否與測量窗口貼合，感應係統的故障可能導致檢測失敗。

2. 樣品放置問題：樣品未完全覆蓋測量窗口、表麵不平整或樣品本身不適合測量，都會觸發該錯誤。

3. 內部硬件或電路問題：包括紅外感應器、連接電路或信號處理模塊故障。

二、故障原因分析

結合維修經驗和設備工作原理，以下是導致ID-14故障的具體原因：

1. 樣品放置不當

• 樣品未完全覆蓋測量窗口。

• 樣品表麵存在油汙、氧化層或其他障礙物，導致紅外感應信號被阻擋。

• 樣品形狀異常（如曲麵或不規則形狀），使其無法緊密接觸感應器。

2. 紅外感應器問題

紅外感應器是ID-14錯誤的主要涉及部件，其可能的故障包括：

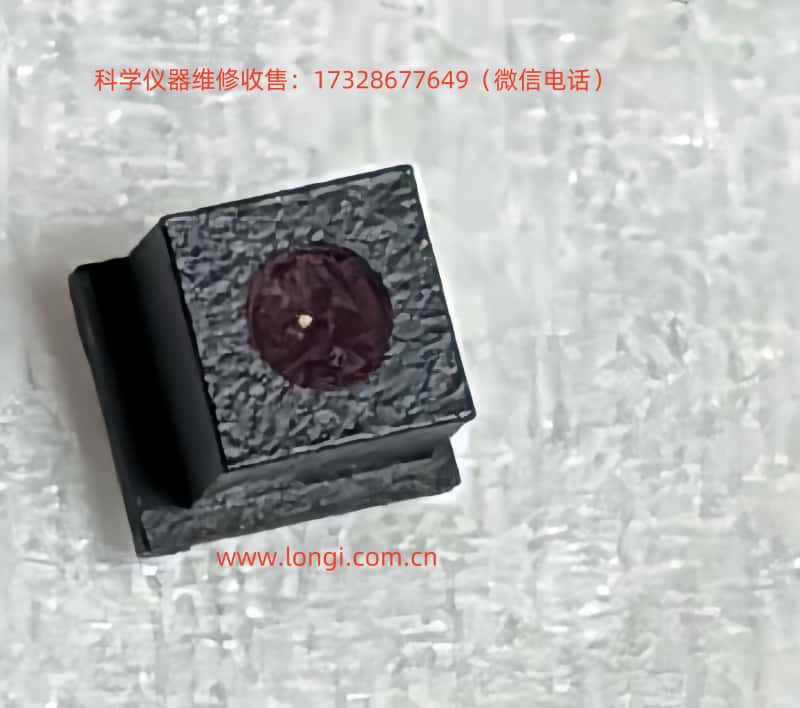

• 紅外發射管或接收管損壞：發射管不能發出紅外信號，或者接收管無法接收反射回來的信號。

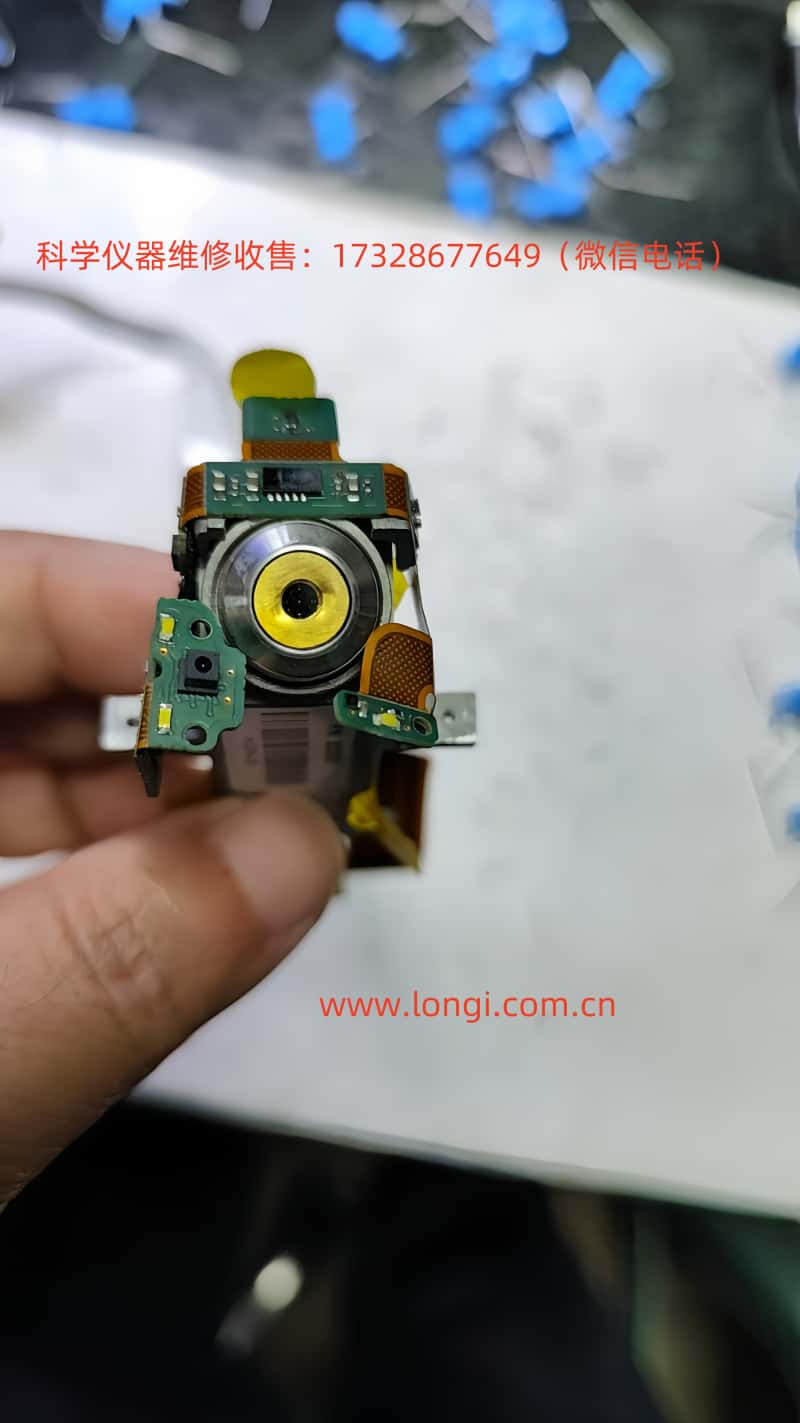

• 焊點虛接：由於設備長時間使用，感應模塊與FPC柔性電路板之間的焊點可能出現鬆動或斷裂。

• 汙染或老化：感應器表麵汙染或元件老化，導致信號弱化或失效。

3. 電路連接故障

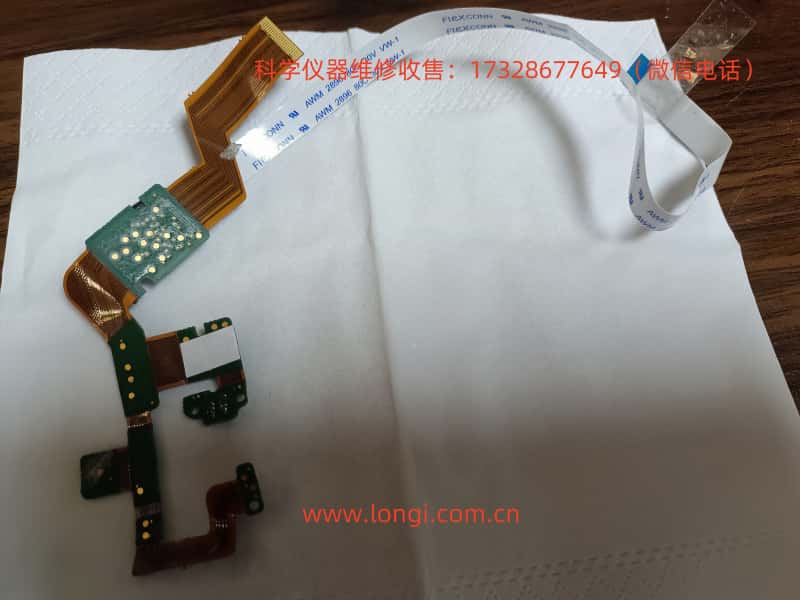

• FPC柔性電路板損壞：柔性電路板用於連接感應模塊與主板，可能因彎折、拉扯或長期使用而斷裂。

• 連接器接觸不良：FPC插頭與主板連接不緊密或觸點氧化。

4. 控製電路問題

• 紅外信號處理芯片故障，導致信號無法正確傳遞。

• 主板其他相關電路（如供電模塊）出現問題，影響紅外模塊正常工作。

三、解決方法

根據以上分析，維修步驟可以分為以下幾個方麵：

1. 樣品問題排查

在對設備進行拆解或更複雜的維修之前，首先檢查樣品本身：

• 清潔樣品表麵：使用無水酒精清理樣品表麵，確保沒有油汙、氧化層或灰塵。

• 重新調整樣品位置：確保樣品完全覆蓋測量窗口，並緊密接觸感應器。

• 更換樣品：如果樣品表麵過於粗糙或不規則，可選擇其他樣品進行測試，排除樣品因素。

2. 感應器模塊維修

如果樣品確認無誤，則需重點檢查感應器模塊：

• 清潔紅外感應器：使用無塵布和無水酒精清潔發射器和接收器表麵，清除灰塵或汙漬。

• 測試紅外發射管與接收管：

• 使用萬用表測量發射管和接收管是否有信號輸出。

• 使用紅外攝像機或夜視設備觀察紅外發射管是否發光（通常在850nm或950nm波段）。

• 更換損壞的感應模塊：如果確認感應器失效，可更換同型號模塊。

3. 電路連接修複

• 檢查FPC柔性電路板：

• 用萬用表測量FPC各條線路是否導通。

• 若發現斷路，可用細導線進行跳線修複，或更換整個FPC板。

• 修複焊點：

• 使用熱風焊台或超細烙鐵頭重新焊接感應器模塊，注意焊接溫度控製在280~320°C。

• 如果焊點老化或虛接，可清除舊焊錫並重新加焊。

• 檢查連接器：清潔FPC與主板之間的連接器觸點，必要時更換連接器。

4. 主板與控製電路檢查

• 使用示波器檢查主板上信號處理芯片是否正常工作。

• 如果主板損壞，需聯係廠商進行更換或維修。

四、維修注意事項

1. 安全第一：

• X-MET8000涉及X射線技術，操作前確保設備完全斷電，並避免接觸高壓部分。

• 避免在不具備防護措施的情況下操作X射線係統。

2. 工具準備：

• 需要準備熱風焊台、萬用表、無水酒精、無塵布、鑷子等工具。

• 如果有條件，使用顯微鏡輔助觀察和焊接。

3. 避免誤操作：

• 在維修過程中，避免損壞周圍元件或電路。

• 如果沒有維修經驗，建議將設備交由專業技術人員處理。

五、總結

ID-14故障是日立X-MET8000光譜儀中較為常見的問題，通常由樣品感應器或相關電路故障引起。通過合理的排查和維修方法，可以有效解決這一問題並恢複設備的正常運行。本文結合實際維修案例，從樣品檢測、感應模塊、電路連接和主板電路四個方麵進行了深入分析，為維修人員提供了清晰的故障排查思路和解決方案。

在實際操作中，維修人員應根據具體情況靈活調整步驟，並做好安全防護措施。如果問題依然無法解決，建議聯係廠家技術支持獲取進一步幫助。
