1. 麵板啟動、停止與頻率調速
麵板啟動停止操作
丹佛斯FC101係列變頻器可以通過本地控製麵板（LCP）實現啟動和停止操作。具體操作如下：
麵板給定頻率調速設置
要實現麵板給定頻率調速，需要設置以下參數：
手動調整壓頻比參數
要手動調整壓頻比曲線，需設置以下參數：
1-01 電動控製原理：選擇[0] U/f控製。
1-55 U/f特性 - U：為不同的頻率點設置對應的電壓值。
1-56 U/f特性 - F：定義U/f特性曲線中的頻率點。
變頻器初始化操作
初始化變頻器可以將其參數恢複為默認設置。有兩種初始化方法：
建議的初始化：
選擇參數14-22工作模式。
按[OK]鍵，選擇[2]初始化，然後按[OK]鍵。
切斷變頻器電源，等待顯示屏關閉。
重新連接主電源。
兩指初始化：
斷開變頻器電源。
同時按住[OK]和[Menu]鍵。
按住上述鍵10秒，同時為變頻器加電。
密碼與參數訪問限製設置
2. 端子正反轉控製與外部電位器調速
端子正反轉控製設置
要實現端子正反轉控製，需設置以下參數：
外部電位器給定頻率調速設置
要實現外部電位器給定頻率調速，需設置以下參數，並接線到端子53（模擬輸入）：
3-15 參考值來源1：選擇[1]模擬輸入53。
6-00 斷線超時時間：設置模擬輸入斷線超時時間。
6-01 斷線超時功能：選擇斷線時的功能，如鎖定輸出或停止。

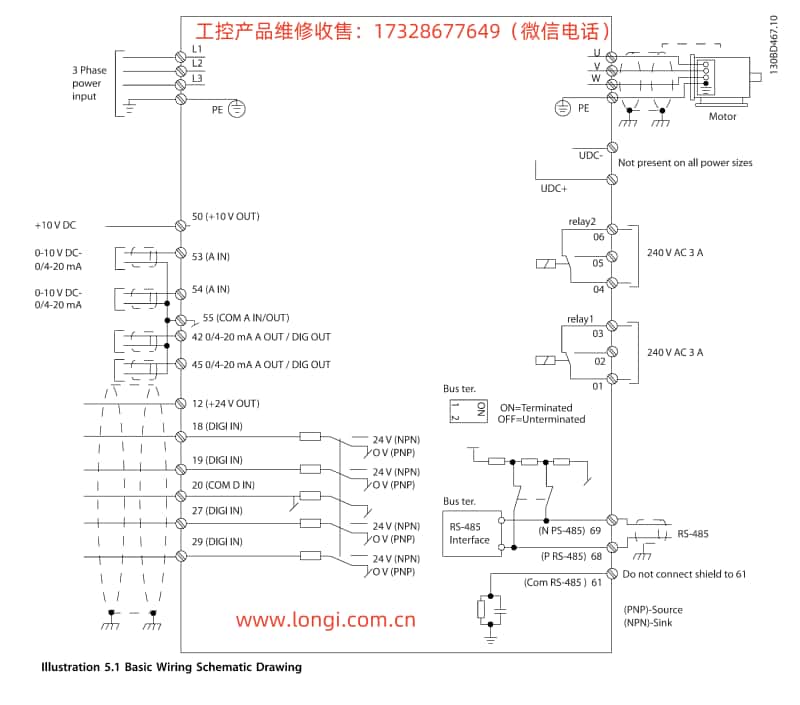

所需接線端子說明
端子18：連接數字輸入信號，用於控製反轉。
端子53：連接外部電位器，用於給定頻率調速。
端子27：通常用於啟動/停止控製，具體功能需在參數中設置。
3. 故障代碼與解決方法
常見故障代碼列表
報警2：斷線故障
報警3：無電機連接
報警4：主電源缺相
報警13：過流
報警14：接地故障
報警24：風扇故障
報警30：電機U相缺相
報警95：斷裂皮帶
故障含義分析
斷線故障：模擬輸入信號低於設定值。
無電機連接：變頻器輸出端子上沒有連接電機。
主電源缺相：主電源相位缺失或電壓不穩定。
過流：電機電流超過逆變器峰值電流極限。
接地故障：輸出相通過電機與變頻器之間的電纜或電機本身向大地放電。
風扇故障：風扇未運行或未安裝。
電機缺相：電機與變頻器之間的某相缺失。
斷裂皮帶：轉矩低於設定值，表明可能存在斷裂的皮帶。
解決方法
斷線故障：檢查模擬輸入端子連接和信號源。
無電機連接：檢查電機與變頻器的連接。
主電源缺相：檢查主電源供電和電壓穩定性。
過流：檢查電機負載和參數設置，確保電機匹配。
接地故障：檢查電機電纜和接地連接。
風扇故障：檢查風扇電阻和運行情況。
電機缺相：檢查電機連接和電纜。
斷裂皮帶：檢查傳動係統和皮帶狀態。
通過以上設置和故障排查方法，用戶可以有效地操作和維護丹佛斯FC101係列變頻器，確保其穩定運行並滿足應用需求。
