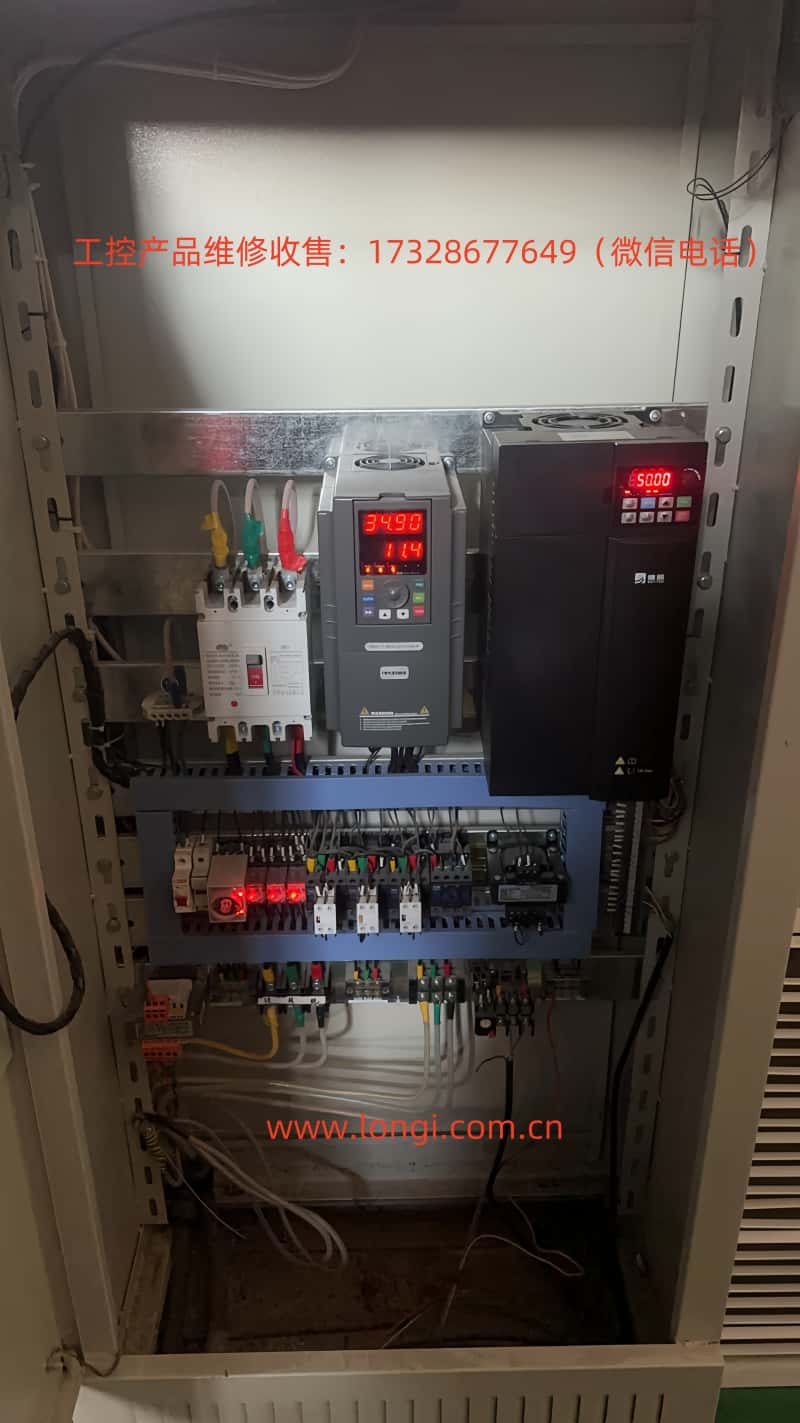

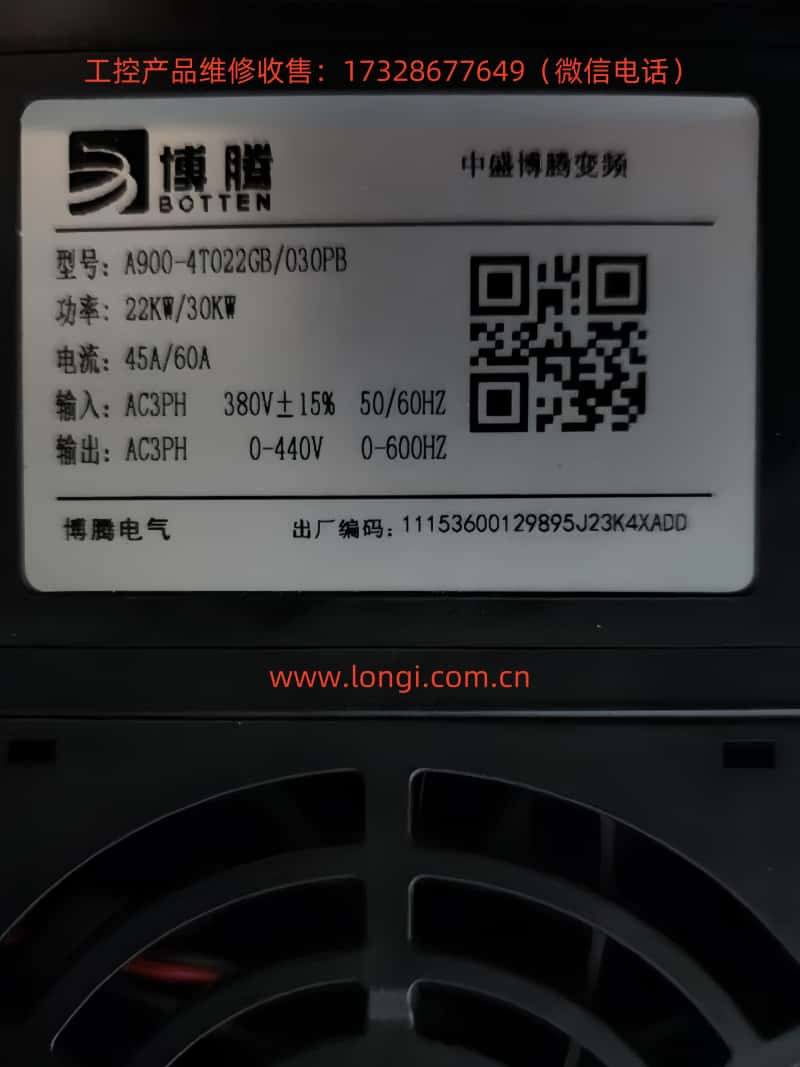

博騰A900變頻器ERR14故障分析與維修指南

ERR14故障是博騰A900變頻器中的一個特定問題，必須進行詳細分析並解決，以確保設備的正常運行。本文將詳細闡述ERR14故障的含義、可能產生的原因，並提供細致的維修方法，包括電子電路方麵的分析。

1. ERR14故障代碼含義

博騰A900變頻器中的ERR14故障通常與參數不匹配、EEPROM錯誤或數據存儲問題有關。當變頻器檢測到存儲的數據或運行參數不一致或出現損壞時，就會觸發此錯誤。

ERR14故障的主要含義

• EEPROM錯誤：EEPROM（電可擦可編程隻讀存儲器）用於存儲變頻器關鍵的運行參數。當EEPROM無法正確保存或讀取數據時，會觸發ERR14故障。

• 參數不匹配：由於手動更改參數、固件升級或存儲數據損壞，EEPROM中存儲的參數可能與變頻器的期望值不符，從而導致此錯誤。

2. ERR14可能的原因

在維修故障之前，必須找到其根本原因。以下是一些可能的原因：

a. 軟件/參數問題

1. 參數輸入錯誤或在設置過程中損壞。

2. 參數保存或初始化期間電源中斷。

3. 固件升級失敗，導致數據損壞或參數不匹配。

4. EEPROM多次重複寫入，導致存儲單元老化。

b. 硬件問題

1. EEPROM故障：EEPROM芯片可能損壞或無法正確保存數據。

2. 電路板損壞：主板上的電路板線路斷開或焊接不良，可能導致EEPROM與主控芯片之間信號不穩定。

3. 電壓不穩定：電源波動可能會損壞EEPROM或導致其短暫中斷寫入/讀取操作。

4. 微控製器故障：主控IC可能無法正常與EEPROM通信。

c. 外部因素

1. 運行環境溫度過高，導致電子元器件老化。

2. 潮濕環境可能導致電路板腐蝕。

3. 在維護過程中產生的靜電放電（ESD）可能損壞敏感的電子元器件。

3. ERR14的診斷步驟

在維修前，需進行以下係統性診斷：

a. 初步檢查

1. 重置變頻器：

• 按下STOP/RESET鍵。

• 關閉電源，斷電5-10分鍾以完成完全重置。

• 再次啟動變頻器，觀察ERR14是否仍然存在。

2. 恢複出廠參數：

• 進入參數P0-00設置，將其設為1。

• 觀察故障是否清除，如果清除，則問題可能是參數損壞。

b. 高級診斷

1. 檢查電源穩定性：

• 測量直流母線電壓，確保電壓穩定。

• 檢查電源電容是否鼓包或漏液。

2. 測試EEPROM：

• 在主PCB板上找到EEPROM芯片（通常標注為24Cxx係列）。

• 使用示波器測試EEPROM引腳的數據信號完整性，特別是在讀/寫操作期間。

• 如果信號異常或通信失敗，需要更換EEPROM芯片。

3. 測試微控製器：

• 使用萬用表檢查EEPROM與微控製器之間的連接。

• 檢查焊點是否牢固，有無線路損壞。

4. 檢查外部環境：

• 檢查PCB板是否有腐蝕或汙染。

• 如有必要，使用無水酒精和軟毛刷清潔電路板。

4. ERR14的維修方法

根據診斷結果，采取以下維修方法：

a. 軟件/參數修複

1. 重新安裝固件：

• 從製造商處獲取最新的固件版本。

• 使用USB或串口工具將固件刷入變頻器。

• 安裝完成後重新初始化參數。

2. EEPROM重置：

• 將參數恢複至出廠默認值（通過P0-00）。

• 如果無法清除故障，需繼續進行硬件修複。

b. 硬件修複

1. 更換EEPROM：

• 使用熱風焊台拆除損壞的EEPROM芯片。

• 更換相同型號的新EEPROM芯片。

• 必要時將默認參數重新寫入新的EEPROM。

2. 修複微控製器及信號線路：

• 使用萬用表檢查EEPROM與微控製器之間的信號線路。

• 重新焊接微控製器和EEPROM的焊點，修複可能的冷焊點。

3. 修複PCB和電源電路：

• 檢查PCB上的穩壓器和電容器，替換損壞的元器件。

• 確保為EEPROM及其他IC提供穩定的電源。

c. 預防性維護

1. 環境保護：

• 在PCB板上塗覆三防漆，保護其免受濕氣和灰塵的影響。

• 確保變頻器安裝在通風良好的位置，防止過熱。

2. 定期備份參數：

• 定期將參數備份到外部存儲設備，以減少故障發生時的恢複時間。

5. 總結

ERR14是博騰A900變頻器中的一個與EEPROM或參數相關的故障。通過係統性診斷與維修，可有效解決此問題。以下是總結：

1. 首先進行基本的重置和參數初始化。

2. 測試EEPROM與微控製器之間的硬件連接。

3. 必要時更換或重新編程相關的硬件元器件。

4. 實施預防性措施，降低故障發生的概率。

通過以上的維修方法，可以使博騰A900變頻器恢複正常工作，確保其在工業環境中的穩定運行。
