一、操作麵板功能介紹及密碼與參數鎖定設置

博普生變頻器PER640係列的操作麵板簡潔明了，為用戶提供了直觀的操作界麵。操作麵板上主要包括顯示屏、按鍵（如PRG、ENTER、WARNING等）以及狀態指示燈。用戶可以通過這些按鍵和顯示屏來設置變頻器的各項參數、監控運行狀態以及進行故障排查。

設置密碼與參數鎖定：

• 設置密碼：通過功能碼F0.23可以設置用戶密碼，密碼範圍為0~9999。設置密碼後，未經授權的用戶將無法修改變頻器的參數。

• 參數鎖定：F8.05功能碼用於參數初始化，當選擇“1”時，變頻器將恢複出廠設定，所有用戶參數將按機型恢複默認值。這也可以視為一種參數鎖定的方式，確保參數不被隨意更改。

初始化參數：

• 初始化操作：通過F8.05功能碼，選擇“1”即可將變頻器參數恢複至出廠設置，選擇“2”則可以清除故障記錄。

二、端子正反轉控製與外部電位器給定調速

端子正反轉控製：

• 要實現變頻器的正反轉控製，需要設置功能碼F0.12（運轉方向設定）。該參數有三個選項：0為正轉，1為反轉，2為禁止反轉。

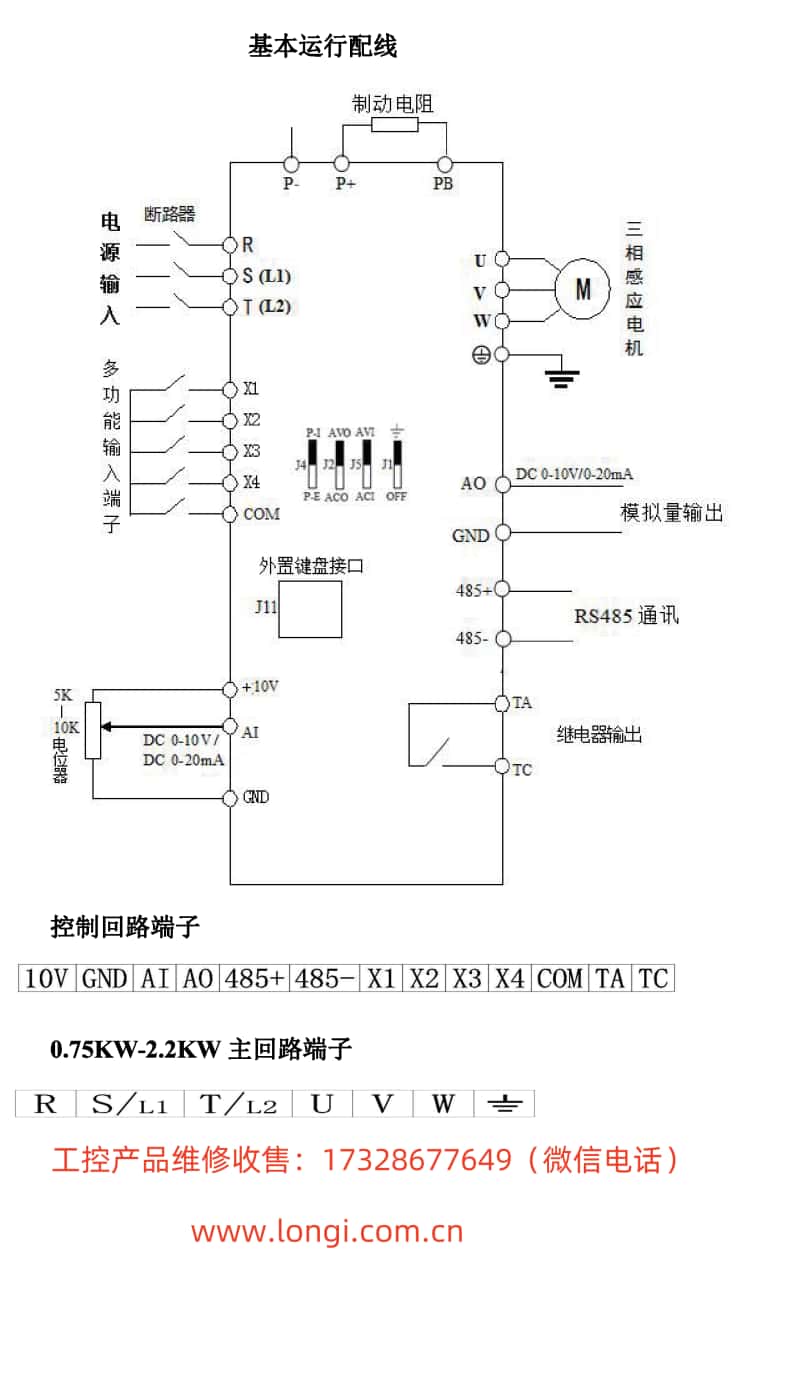

• 接線方麵，通常使用X1和X2端子作為正反轉控製端子。將X1端子與正轉信號源連接，X2端子與反轉信號源連接，即可實現正反轉控製。

外部電位器給定調速：

• 要實現外部電位器給定調速，首先需要設置功能碼F0.03（頻率給定選擇）為“3”（AI模擬給定）。

• 接線時，將外部電位器的輸出端接入變頻器的AI端子（通常為AVI端子），同時確保GND端子接地。這樣，通過調節外部電位器的阻值，即可改變變頻器的輸出頻率，實現調速功能。

三、故障代碼及處理方法

博普生變頻器PER640係列提供了豐富的故障代碼，幫助用戶快速定位並解決問題。以下是一些常見的故障代碼及其含義和處理方法：

1. EOC1（加速運行中過流）：

• 含義：變頻器在加速過程中出現過流現象。

• 處理方法：延長加速時間（F0.10），檢查變頻器功率是否偏小，調整V/F曲線或轉矩提升量。

2. EOC2（減速運行中過流）：

• 含義：變頻器在減速過程中出現過流現象。

• 處理方法：延長減速時間（F0.11），檢查變頻器功率是否偏小，調整V/F曲線或轉矩提升量。

3. EOL1（變頻器過載）：

• 含義：變頻器輸出電流超過額定值，出現過載現象。

• 處理方法：延長加速時間（F0.10），選擇功率更大的變頻器，調整V/F曲線和轉矩提升量，檢查電網電壓是否過低。

4. EHU1（加速運行中過壓）：

• 含義：變頻器在加速過程中出現過壓現象。

• 處理方法：檢查輸入電源是否正常，對旋轉中的電機進行再起動時設置為直流製動後起動。

5. ELUO（運行中欠壓）：

• 含義：變頻器輸入電壓低於允許範圍。

• 處理方法：檢查電源電壓是否正常，向廠家尋求服務。

6. ESC1（功率模塊故障）：

• 含義：變頻器功率模塊出現故障。

• 處理方法：向廠家尋求服務。

四、總結

博普生變頻器PER640係列用戶手冊為用戶提供了詳盡的操作指南，包括操作麵板功能介紹、密碼與參數鎖定設置、端子正反轉控製與外部電位器給定調速的實現方法以及故障代碼及處理方法。用戶通過仔細閱讀手冊並按照指導進行操作，可以充分發揮變頻器的性能，確保設備的穩定運行。同時，手冊還提供了豐富的技術參數和接線圖，為用戶提供了有力的技術支持。
