日業變頻器CM530係列用戶手冊使用指南

日業變頻器CM530係列是一款高性能的磁通矢量控製變頻器，廣泛應用於各種工業控製領域。本文旨在為用戶提供詳細的使用指南，涵蓋操作麵板功能介紹、端子接線與參數設置、故障代碼分析及解決方法等方麵，幫助用戶更好地使用和維護該變頻器。

一、操作麵板功能介紹

CM530變頻器的操作麵板集成了多種功能，包括參數設置、狀態監控、運行控製等。以下是主要功能的介紹：

1. 恢複出廠值設置：

• 在變頻器停機狀態下，通過操作麵板進入參數設置界麵。

• 選擇功能碼F0-28，將其值設置為“1”，然後按確認鍵，變頻器將恢複出廠設置。

2. 設置密碼和解除密碼：

• 設置密碼：選擇功能碼F7-49，將其值設置為非零值，即設置了參數保護密碼。設置完成後，再次進入參數設置菜單時需要輸入密碼。

• 解除密碼：在輸入密碼保護狀態下，將F7-49的值設置為“0”，即可解除密碼保護。

3. 設置參數保護功能：

• 參數保護功能通過密碼實現。設置密碼後，未經授權的用戶無法修改變頻器參數，確保設備運行的穩定性和安全性。

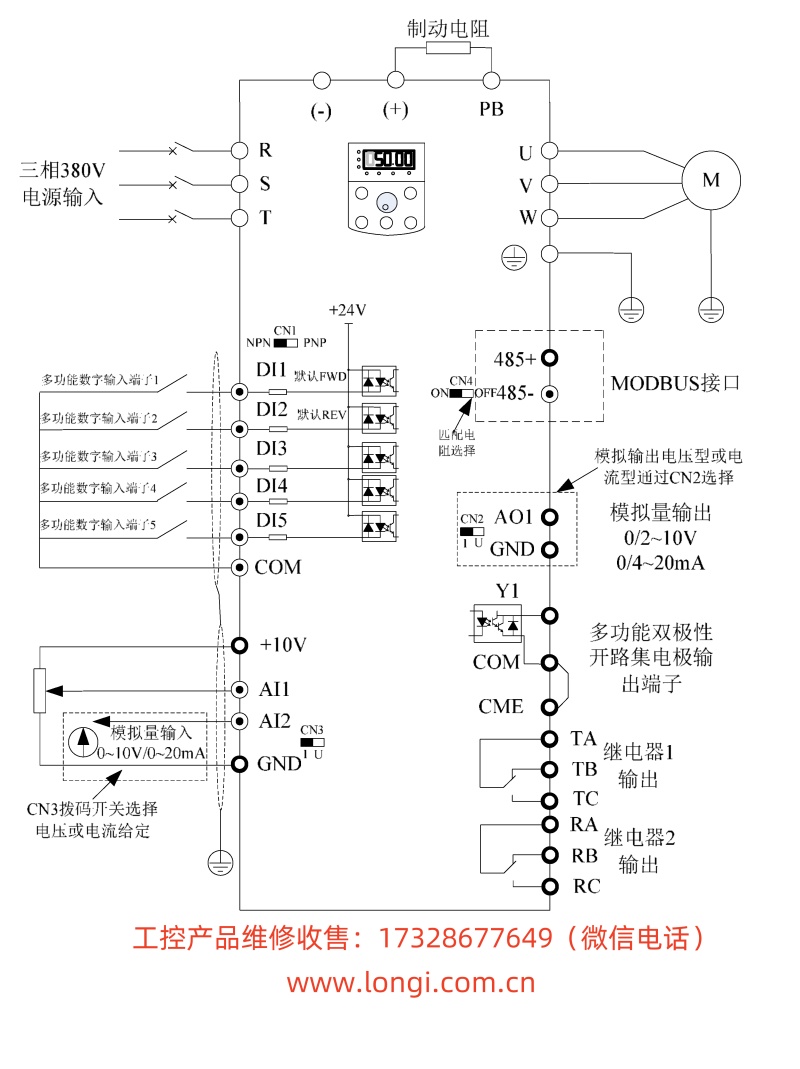

二、端子正反轉和外部電位器調速

CM530變頻器支持通過端子實現正反轉控製和外部電位器調速，具體接線和參數設置如下：

1. 正反轉控製接線：

• 將正轉控製線接入DI1端子，反轉控製線接入DI2端子。

• 在參數設置界麵，將F5-00設置為“1”（正轉運行），F5-01設置為“2”（反轉運行）。

2. 外部電位器調速接線：

• 將外部電位器的中心抽頭接入AI1端子的GND，另一端分別接入AI1和+10V。

• 在參數設置界麵，將F0-06設置為“2”（AI1），即選擇AI1作為主頻率源。

3. 參數設置：

• 根據實際需要調整F0-14（最大操作頻率）等參數，以滿足調速範圍的要求。

三、故障代碼分析及解決方法

CM530變頻器具有完善的故障保護功能，當發生故障時，會在操作麵板上顯示相應的故障代碼。以下是部分常見故障代碼及其含義和解決方法：

1. Err01：逆變單元保護

• 含義：逆變器發生嚴重故障，如過流、過壓等。

• 解決方法：檢查電機及負載是否異常，檢查變頻器輸入輸出線路是否短路或接地，如無法解決請聯係售後服務。

2. Err02：硬件過流保護

• 含義：變頻器輸出電流超過額定值。

• 解決方法：檢查電機及負載是否過載，檢查電機電纜是否過長或絕緣不良，適當調整變頻器參數。

3. Err03：硬件過壓保護

• 含義：變頻器直流母線電壓過高。

• 解決方法：檢查輸入電源電壓是否過高，檢查製動電阻及製動單元是否正常工作。

4. Err13/Err14：變頻器/電機過載

• 含義：變頻器或電機長時間過載運行。

• 解決方法：檢查負載是否過大，適當調整負載或增加電機容量，檢查電機是否堵轉或卡死。

四、總結

日業變頻器CM530係列用戶手冊為用戶提供了全麵的操作指導和故障處理方法。通過熟練掌握操作麵板的功能、合理設置端子接線和參數、以及及時分析和解決故障代碼，用戶可以確保變頻器的穩定運行和高效工作。同時，用戶還應定期進行變頻器的維護和保養，以延長設備使用壽命和提高運行效率。

在使用過程中，如遇到無法解決的故障或疑問，建議及時聯係日業變頻器的售後服務團隊，以獲取專業的技術支持和幫助。通過合理使用和維護，日業變頻器CM530係列將為用戶的工業生產帶來更大的便利和效益。
