一、變頻器操作麵板功能介紹

森蘭變頻器HOPE130係列的操作麵板提供了豐富的功能和直觀的操作界麵，方便用戶進行參數設置、運行控製和故障監視。以下是操作麵板的主要功能介紹：

1.1 操作麵板功能

• 數碼管顯示區：用於顯示頻率、電流、電壓等運行參數。

• 參數單位顯示區：顯示當前參數的單位，如Hz、A、V等。

• 運行狀態指示區：包括RUN（運行）、FAULT（故障）等指示燈，用於指示變頻器的當前狀態。

• 按鍵區：包括菜單/退出鍵、編程/確認鍵、增鍵、減鍵、左移鍵、右移鍵、運行鍵和停止/複位鍵，用於進行參數設置和運行控製。

1.2 恢複出廠值設置

要恢複變頻器的出廠值設置，可按照以下步驟操作：

1. 進入參數編輯狀態，按下菜單/退出鍵進入參數組選擇界麵。

2. 使用增鍵或減鍵選擇到F0組參數。

3. 按編程/確認鍵進入F0組參數編輯界麵。

4. 使用增鍵或減鍵選擇到F0-11參數，並將其設置為11。

5. 按下編程/確認鍵保存設置，變頻器將自動恢複到出廠值。

1.3 密碼設置與消除

要設置密碼，可按照以下步驟操作：

1. 進入參數編輯狀態，選擇到F0組參數。

2. 將F0-13參數設置為所需的密碼值（0000~9999）。

3. 按下編程/確認鍵保存設置。

要消除密碼，隻需將F0-13參數重新設置為0000即可。

1.4 參數鎖定

為了防止參數被誤修改，可以對參數進行鎖定。具體操作如下：

1. 進入參數編輯狀態，選擇到F0組參數。

2. 將F0-12參數設置為2，即可實現全保護，鎖定所有參數。

二、端子正反轉控製和外部電位器調速

2.1 端子正反轉控製

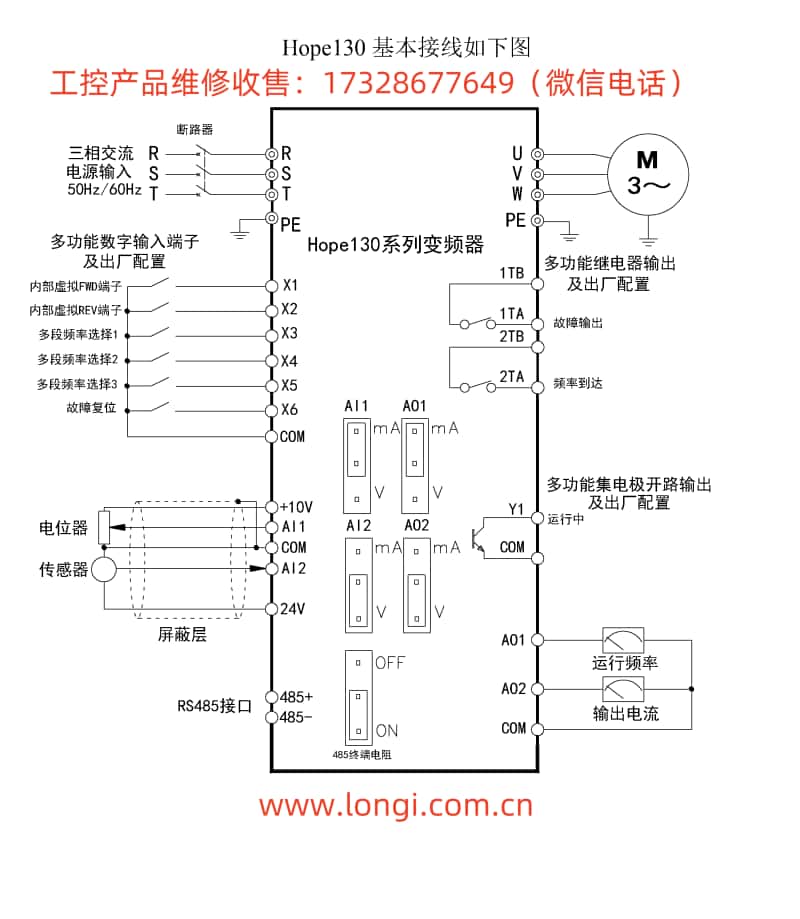

要實現端子正反轉控製，需要設置以下參數並接線到相應的端子：

• 參數設置：

• F0-02：運行命令通道選擇，設置為2（端子控製）。

• F4-06：FWD/REV運轉模式，選擇適合的模式（如兩線式1）。

• 接線端子：

• 將正轉控製信號接到X1端子，反轉控製信號接到X2端子。

• 確保COM端子已正確接地。

2.2 外部電位器調速

要實現外部電位器調速，需要設置以下參數並接線到相應的端子：

• 參數設置：

• F0-01：普通運行主給定通道，設置為4（麵板電位器）。

• 若要通過端子控製，可設置為5（AI2），並將AI2端子與外部電位器連接。

• 接線端子：

• 若使用麵板電位器，則無需額外接線。

• 若使用外部電位器，需將電位器的兩端分別接到AI2和COM端子。

三、故障代碼分析與解決方法

森蘭變頻器HOPE130係列提供了豐富的故障代碼，以幫助用戶快速定位和解決故障。以下是一些常見的故障代碼及其含義和解決方法：

3.1 Er.ocb（起動瞬間過流）

• 含義：電機內部或接線有相間或對地短路，或逆變模塊損壞。

• 解決方法：檢查電機及接線，尋求專業服務。

3.2 Er.ocA（加速運行過流）

• 含義：加速時間太短，V/F曲線不合適，或對旋轉中的電機進行再起動。

• 解決方法：延長加速時間，調整V/F曲線，或設為轉速跟蹤起動。

3.3 Er.ouA（加速運行過壓）

• 含義：輸入電壓異常，或對旋轉中的電機進行再起動。

• 解決方法：檢查輸入電源，設為轉速跟蹤起動。

3.4 Er.dcL（運行中欠壓）

• 含義：輸入電壓異常或運行時掉電，有重負載衝擊，或充電接觸器損壞。

• 解決方法：檢查輸入電源和接線，檢查負載，更換充電接觸器。

3.5 Er.oLL（電機過載）

• 含義：V/F曲線不合適，輸入電壓過低，普通電機長期低速重載運行，或電機銘牌或過載保護設置不當。

• 解決方法：正確設置V/F曲線和轉矩提升量，檢查輸入電壓，加獨立散熱風扇或選用變頻電機，正確設置電機參數。

四、總結

森蘭變頻器HOPE130係列用戶手冊提供了詳細的操作指南，包括操作麵板功能介紹、恢複出廠值設置、密碼設置與消除、參數鎖定、端子正反轉控製和外部電位器調速等。同時，手冊還列出了常見的故障代碼及其含義和解決方法，幫助用戶快速定位和解決故障。通過認真學習和掌握這些操作指南，用戶可以更好地使用和維護森蘭變頻器HOPE130係列設備。
