一、操作麵板功能介紹及參數設置
金鍾變頻器G500/G600係列的操作麵板是用戶進行變頻器控製和監控的主要界麵。操作麵板上有多個功能指示燈和按鍵，用於顯示變頻器的運行狀態和進行參數設置。
1.1 功能指示燈
RUN：燈亮表示變頻器處於運行狀態，燈滅表示停止狀態。
LOCAL/REMOTE：燈滅表示鍵盤操作模式，燈亮表示端子操作模式，閃爍表示遠程通信控製模式。
FWD/REV：燈亮分別表示正轉和反轉狀態。
TUNE/TC：燈亮表示轉矩控製模式，慢閃表示調諧狀態，快閃表示故障狀態。
1.2 按鍵功能
MODE：編程鍵，用於進入或退出功能參數設置菜單。
ENTER：確認鍵，用於設定參數或進入下一級菜單。
▲/▼：遞增/遞減鍵，用於修改參數值。
SHIFT：移位鍵，用於在顯示參數間循環切換。
RUN：運行鍵，用於啟動變頻器。
STOP/RESET：停止/複位鍵，用於停止變頻器或複位故障報警。
多功能選擇鍵：根據P7-01設置的功能進行切換選擇。
1.3 密碼設置與解除
1.4 參數鎖定與解鎖
1.5 恢複參數初始化設置

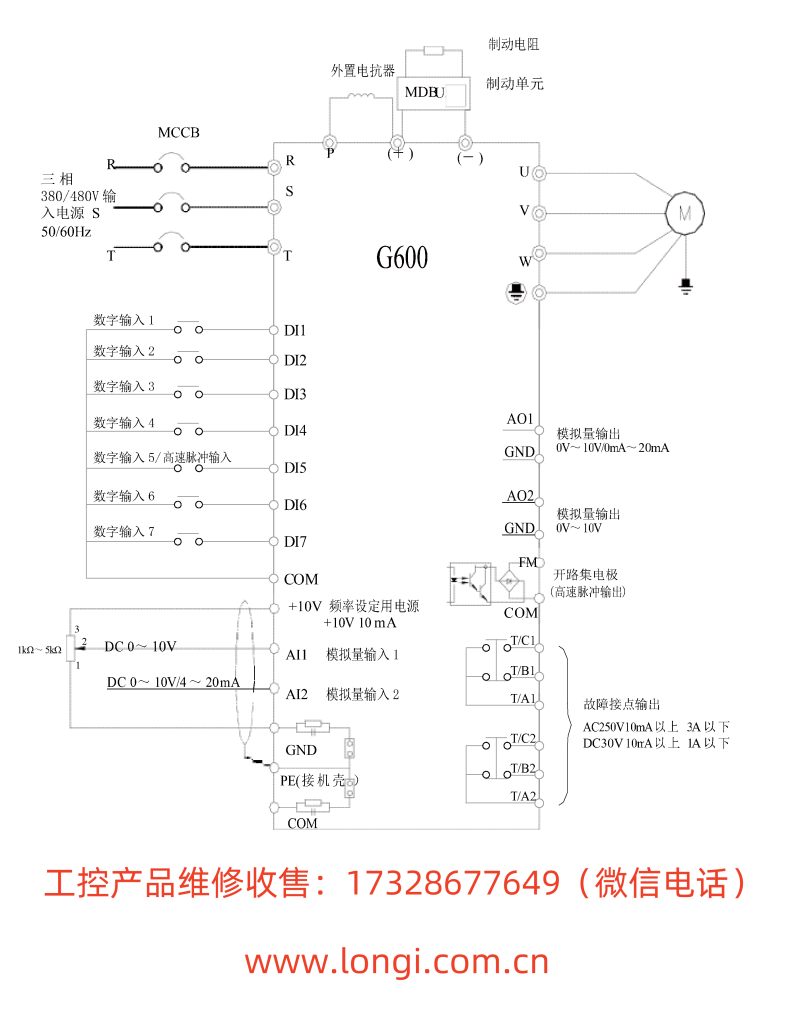

二、端子接線與參數設置
2.1 正反轉啟動接線與參數設置
要實現變頻器的正反轉啟動，需要正確接線並設置相關參數。
2.2 外部電位器調速接線與參數設置
外部電位器調速通過模擬信號輸入實現變頻器的速度調節。
三、故障代碼分析與解決
金鍾變頻器G500/G600係列具有完善的故障保護功能，當變頻器發生故障時，會顯示相應的故障代碼。以下是一些常見的故障代碼及其含義和解決方法。
E001：加速過電流。可能原因包括電機堵轉、負載過重等。解決方法包括檢查電機及負載、調整加速時間等。
E002：減速過電流。可能原因包括減速時間設置過短、負載慣性過大等。解決方法包括增加減速時間、調整負載等。
E003：恒速過電流。可能原因包括負載突變、電機故障等。解決方法包括檢查負載、檢查電機及連接線等。
E004：加速過電壓。可能原因包括電源電壓過高、加速時間設置過短等。解決方法包括檢查電源電壓、調整加速時間等。
E005：減速過電壓。可能原因包括減速時間設置過短、製動電阻不匹配等。解決方法包括增加減速時間、更換合適的製動電阻等。
E006：欠壓。可能原因包括電源電壓過低、電源缺相等。解決方法包括檢查電源電壓、檢查電源線路等。
當變頻器出現故障時，首先應查看故障代碼，然後根據代碼含義進行相應的檢查和調整。如果故障無法排除，建議聯係專業技術人員進行維修。
四、總結
金鍾變頻器G500/G600係列用戶手冊提供了詳細的操作指南，包括操作麵板功能介紹、密碼與參數設置、端子接線與參數配置以及故障代碼分析與解決等內容。通過認真學習手冊內容並嚴格按照要求進行操作和維護，可以確保變頻器的正常運行並延長其使用壽命。在實際應用中，用戶應根據具體需求進行參數設置和接線配置，並密切關注變頻器的運行狀態，及時處理可能出現的故障問題。
