一、操作麵板功能介紹
海浦蒙特變頻器HD20係列的操作麵板是用戶與變頻器交互的重要界麵，提供了豐富的功能和便捷的操作方式。操作麵板上主要包括顯示屏、方向鍵、功能鍵等，用於顯示變頻器狀態、設定參數以及控製變頻器的運行。
1.1 參數拷貝
參數拷貝功能允許用戶將變頻器當前設定的參數複製到操作麵板中保存，或者將操作麵板中保存的參數複製到變頻器中。這在進行參數備份、多台變頻器參數同步時非常有用。
1.2 密碼設置與消除
為了保護變頻器的設置不被隨意更改，HD20係列變頻器提供了密碼保護功能。
1.3 參數初始化
當需要將變頻器參數恢複到出廠設置時，可以使用參數初始化功能。
二、端子正反轉控製和外部電位器調速
HD20係列變頻器支持通過端子實現正反轉控製，並通過外部電位器進行調速，這在自動化控製係統中非常常見。

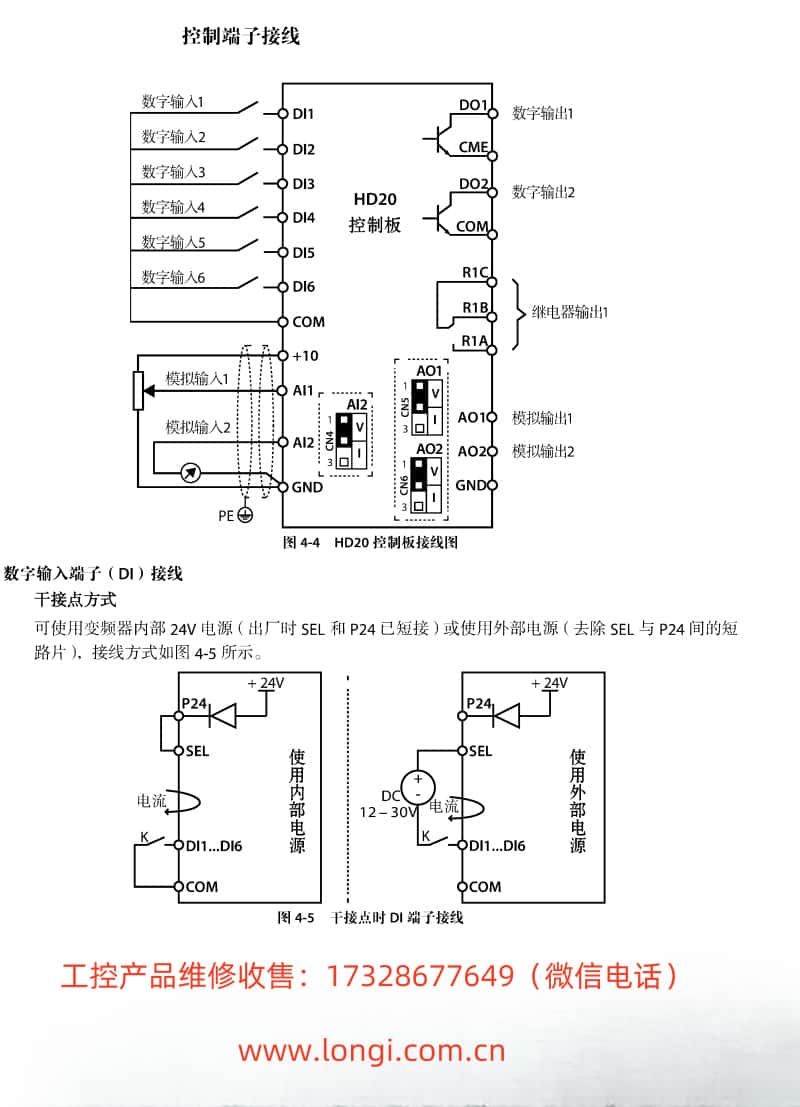

2.1 接線說明
2.2 參數設置
正反轉控製參數：
設置F00.10為1，選擇端子設定頻率通道。
設置F00.11為1，選擇端子運行命令通道。
設置F15.00為2，將DI1端子功能設置為正轉。
設置F15.01為3，將DI2端子功能設置為反轉。
外部電位器調速參數：
三、故障代碼及處理
HD20係列變頻器在運行時可能會遇到各種故障，變頻器會通過顯示故障代碼來提示用戶故障類型。了解這些故障代碼的含義及處理方法，對於快速恢複變頻器運行至關重要。
3.1 常見故障代碼及含義
E0012：參數自整定故障。可能原因包括參數自整定超時、電機接線錯誤或電機參數設置不當。
E0013：上電緩衝接觸器未吸合。可能原因包括接觸器故障或控製電路故障。
E0019：電機過載。可能原因包括V/f曲線設置不當、電網電壓過低或電機負載過大。
E0024：外部設備故障。可能原因包括外部設備故障端子動作。
E0025：PID給定丟失。可能原因包括模擬給定信號小於設定值或模擬輸入電路故障。
3.2 故障處理方法
E0012：檢查電機接線，正確設置電機參數，必要時尋求技術支持。
E0013：更換接觸器或檢查控製電路，必要時尋求技術支持。
E0019：調整V/f曲線，檢查電網電壓，選用功率匹配的變頻器，避免電機長時間過載運行。
E0024：檢查外部設備，排除故障後複位變頻器。
E0025：檢查模擬給定信號連線，確保信號正常，必要時尋求技術支持。
四、總結
海浦蒙特變頻器HD20係列手冊為用戶提供了全麵的操作指南，包括操作麵板功能介紹、參數拷貝與密碼設置、端子正反轉控製與外部電位器調速設置以及故障代碼處理等內容。通過熟練掌握這些操作指南，用戶可以更好地使用和維護HD20係列變頻器，確保其在各種應用場合下的穩定運行。在實際操作中，用戶應根據具體需求和環境條件，合理設置參數，及時處理故障，以充分發揮變頻器的性能優勢。
