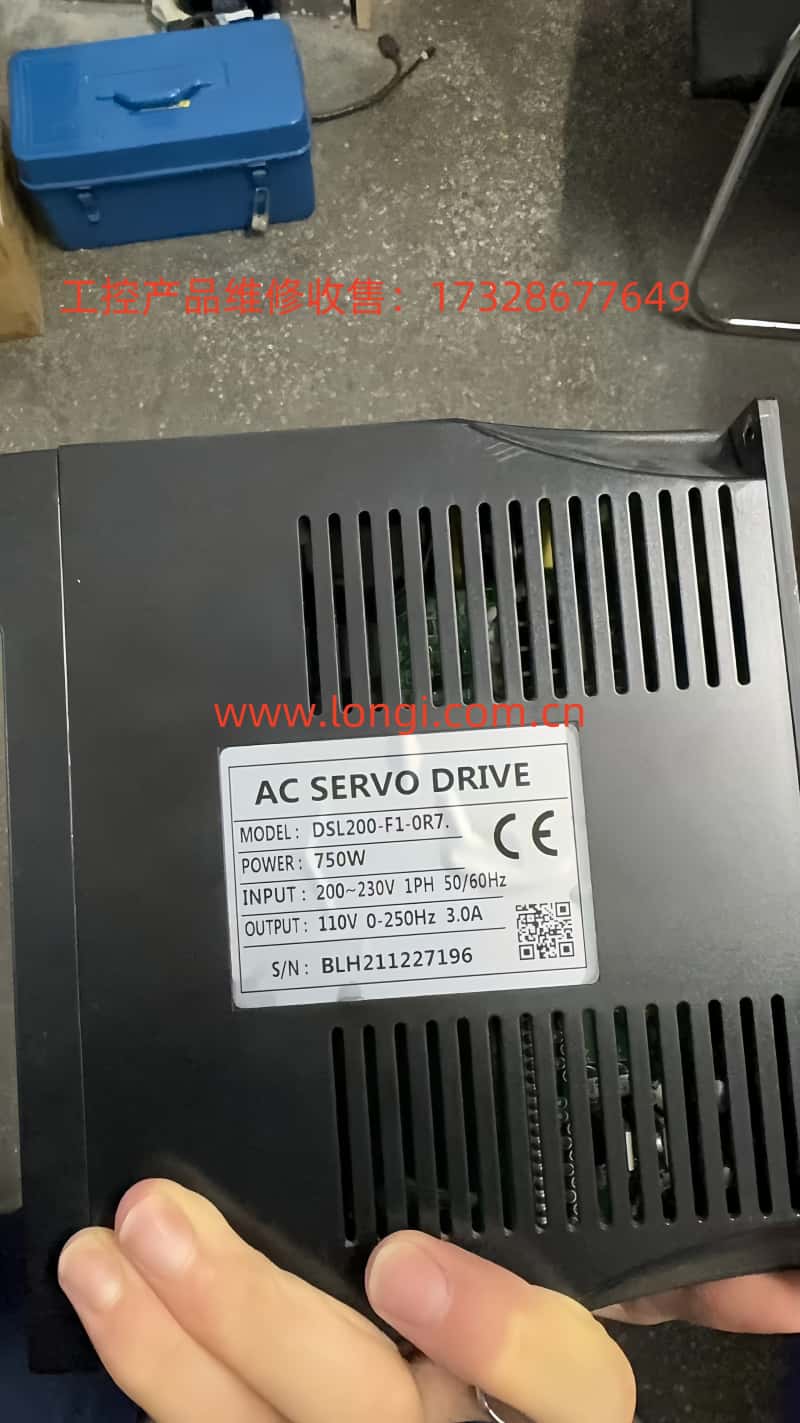

德普信伺服DSL200-F1是一款高性能伺服驅動器，廣泛應用於工業自動化領域。本文將詳細介紹該設備的操作麵板功能、監視狀態、點動與測試運行方法、回零設置、位置模式與速度模式的接線與參數配置，以及常見故障代碼分析與解決方案，幫助用戶高效使用該設備。

# 一、操作麵板功能與監視狀態

DSL200-F1的操作麵板包括以下主要功能：

1. **顯示屏**：用於顯示運行狀態、參數設置和故障代碼。

2. **功能鍵**：用於切換菜單、確認設置或返回上一級菜單。

3. **旋轉編碼器**：用於快速調整參數值。

4. **指示燈**：顯示伺服狀態（如運行、報警等）。

監視狀態功能可以幫助用戶實時查看伺服的關鍵參數，包括：

- **狀態監視參數**：

  - `Fn-17`：輸入狀態端子（顯示輸入端子狀態，地址4x1297）。

  - `Fn-18`：輸出端子狀態（顯示輸出端子狀態，地址4x1298）。

  - `Fn-19`：編碼器值輸入信號（地址4x1299）。

  - `Fn-20`：伺服運行狀態，顯示為"Rn On"表示正在運行（地址4x1300）。

  - `Fn-21`：報警代碼，例如"ALE 9"表示9號報警（地址4x1301）。

  - `Fn-22`：外部速度模擬電壓輸入值（例如U 0.000V，地址4x1302）。

  - `Fn-23`：外部扭矩模擬電壓輸入值（例如U 0.000V，地址4x1303）。

  - `Fn-24`：伺服報警次數記憶，例如AC 8表示報警次數為8次（地址4x1304）。

# 二、參數表一覽

以下是部分重要參數的說明：

**1. 監控參數：**

- `P0-00`：軟件版本，出廠值407（地址4x0000）。

- `P0-01`：硬件版本，出廠值200（地址4x0001）。

- `P0-02`：參數缺省值恢複。

  - 設置為0：無操作。

  - 設置為1：恢複出廠默認參數。

  - 設置為2：絕對式編碼器電機零點位置設置（廠家使用）。

  - 默認值0，地址4x0002。

- `P0-03`：軟件複位。

  - 設置為0：無操作。

  - 設置為1：伺服軟件複位。

  - 默認值0，地址4x0003。

- `P0-04`至`P0-08`：記錄前五次報警代碼，默認值均為0，地址分別為4x0004至4x0008。

**2. 擴充參數：**

- `P1-00`：控製模式選擇。

  - 設置範圍：0~100。

  - 默認值0，地址4x0256。

  - 具體模式定義參考4.6控製模式定義表。

- `P1-01`：脈衝指令方向及編碼器反饋方向設定。

  - 設置範圍：0~3。

  - 默認值0，地址4x0257。

- `P1-02`：外部脈衝列指令輸入形式設定。

  - 設置範圍：0~7。

  - 默認值0，地址4x0258。

  - 0：脈衝+方向，4：CCW/CW脈衝，6：A/B相脈衝。

- `P1-03`：控製指令輸入源設定。

  - 設置範圍：0~2。

  - 默認值0，地址4x0259。

  - 0：控製命令端子給定。

  - 1：控製命令ModBus RTU通信給定（RS-485）。

  - 2：控製命令Can通信給定。

- `P1-04`：內部伺服啟動設定。

  - 設置範圍：0~1。

  - 默認值0，地址4x0260。

  - 0：伺服禁止。

  - 1：伺服使能。

  - 設置參數後，需長按“SET”鍵3秒保存。

- `P1-05`：電機型號代碼。

  - 設置範圍：0~100。

  - 默認值2，地址4x0261。

  - 當`P0-02=1`時，伺服根據電機型號代碼自動恢複參數出廠值。

- `P1-06`：電子齒輪比分子（N）。

  - 設置範圍：1~32767。

  - 默認值1，地址4x0262。

- `P1-10`：電子齒輪比分母（M）。

  - 設置範圍：1~32767。

  - 默認值1，地址4x0266。

- `P1-12`：電機停止模式功能。

  - 設置範圍：0~2。

  - 默認值0，地址4x0268。

  - 0：自由停止。

  - 1：惰性停止。

  - 2：保留。

- `P1-13`：模擬速度指令最大回轉速度。

  - 設置範圍：-6000~6000。

  - 默認值3000 rpm，地址4x0269。

- `P1-14`：模擬扭矩指令最大輸出。

  - 設置範圍：0~6000。

  - 默認值100 rpm，地址4x0270。

- `P1-17`：模擬速度/扭矩輸入硬件漂移量自動校正。

  - 設置範圍：0~1。

  - 默認值0，地址4x0273。

  - 0：禁用。

  - 1：使能。

- `P1-23`：零速鉗位模擬指令電壓範圍。

  - 設置範圍：-6000~6000。

  - 默認值20（單位：5mV），地址4x0279。

- `P1-24`：模擬扭矩輸入比例增益。

  - 設置範圍：20~3000。

  - 默認值1000（單位：0.001），地址4x0280。

- `P1-25`：模擬扭矩指令電壓正向增益。

  - 設置範圍：20~3000。

  - 默認值1000（單位：0.001），地址4x0281。

- `P1-26`：模擬扭矩指令電壓負向增益。

  - 設置範圍：20~3000。

  - 默認值1000（單位：0.001），地址4x0282。

- `P1-27`：零速扭矩指令電壓鉗製。

  - 設置範圍：-6000~6000。

  - 默認值20（單位：5mV），地址4x0283。

- `P1-28`：自動回原點模式開關。

  - 設置範圍：0~2。

  - 默認值0，地址4x0284。

  - 0：伺服獲得使能信號後，需外部I/O觸發回原點。

  - 1：伺服獲得使能信號後，開始自動回零。

  - 2：設定原點位置為絕對式編碼器當前物理位置。

- `P1-29`：原點回歸模式。

  - 設置範圍：0~15。

  - 默認值0，地址4x0285。

- `P1-30`：第一段高速原點回歸速度設置。

  - 設置範圍：-3000~3000。

  - 默認值200 rpm，地址4x0286。

- `P1-31`：第二段低速原點回歸速度設置。

  - 設置範圍：-3000~3000。

  - 默認值50 rpm，地址4x0287。

- `P1-32`：原點回歸偏移係數。

  - 設置範圍：0~32767。

  - 默認值0，地址4x0288。

- `P1-33`：原點回歸偏移脈衝數。

  - 設置範圍：0~32767。

  - 默認值0，地址4x0289。

- `P1-36`：當位置偏差小於該脈衝數時ZSPD信號輸出ON。

  - 設置範圍：0~100。

  - 默認值10（單位：pulse），地址4x0292。

- `P1-38`：數字IO接入腳DI1功能規劃。

  - 設置範圍：0~1135。

  - 默認值1，地址4x0294。

- `P1-55`：保留。

- `P1-56`：惰性停止時衰減係數。

  - 設置範圍：0~40。

  - 默認值2，地址4x0312。

- `P1-57`：惰性停止方式選擇。

  - 設置範圍：0~1。

  - 默認值0，地址4x0313。

- `P1-58`：電機型號錯誤報警屏蔽。

  - 設置範圍：0~1。

  - 默認值0，地址4x0314。

- `P1-59`：電機允許最大過載倍數。

  - 設置範圍：0~500。

  - 默認值200%，地址4x0315。

- `P1-60`：電機額定電流。

  - 設置範圍：0~1000。

  - 默認值60（單位：0.1A），地址4x0316。

- `P1-61`：電流采樣電路允許最大電流。

  - 設置範圍：0~10000。

  - 默認值2500（單位：0.01A），地址4x0317。

# 三、實現JOG點動與測試運行

**1. JOG點動運行：**

JOG點動用於檢查電機旋轉方向或進行微調。設置步驟如下：

1. 設置參數`P1-00=12`，讓伺服進入JOG模式。

2. 設置參數`P1-04=1`使能伺服。

3. 進入參數`P4-00`，給定速度指令。

4. 按下麵板上的啟動按鈕，並通過方向鍵選擇旋轉方向。

5. 鬆開啟動按鈕即可停止點動。

**2. 測試運行：**

測試運行用於確認伺服驅動器和電機連接正確性。

1. 在菜單中啟用測試運行模式（`P4-60`）。

2. 設置運行速度（`P3-01`）和運行時間（`P3-02`）。

3. 按啟動鍵開始測試，觀察電機運行是否平穩。

4. 測試完成後按停止鍵。

# 四、伺服回零方式與設置

DSL200-F1支持以下回零方式：

**1. 限位開關+Z脈衝回零：**

- 設置`P1-28=1`，並連接限位開關至輸入端子ORG1。

- 電機將以高速（`P1-30`）找到限位開關位置，然後低速（`P1-31`）搜索Z脈衝信號。

- 回零完成後，輸出信號表示完成。

**2. Z脈衝+偏移量回零：**

- 設置`P1-28=2`，偏移量由參數`P1-32`和`P1-33`決定。

- 電機低速搜索Z脈衝，隨後按設定偏移量停止。

**3. DOG檢測回零：**

- 設置`P1-28=3`，伺服電機找到DOG檢測信號後停止。

# 五、位置模式與速度模式接線與參數設置

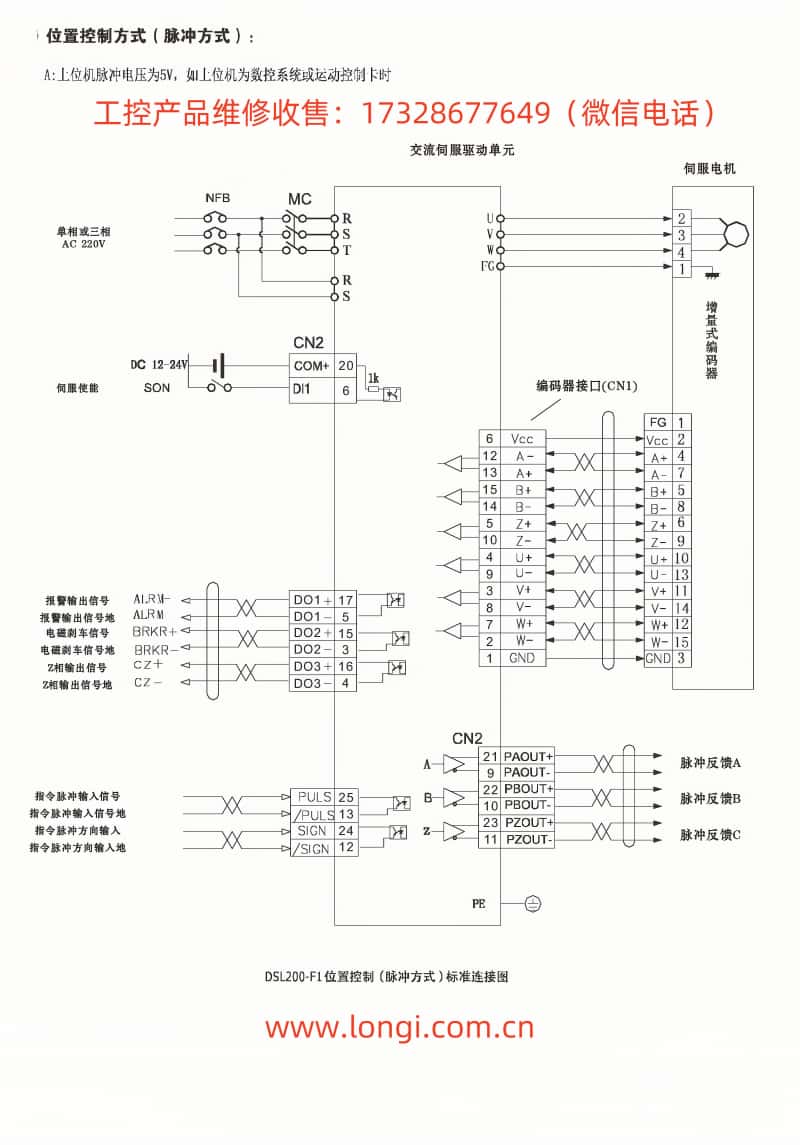

**1. 位置模式控製：**

位置模式用於精確控製電機位置。

- **接線方式：**將控製器的脈衝+方向信號接入伺服驅動器的`PULSE`和`SIGN`端子。

- **參數設置：**

  1. 設置脈衝當量（`P2-02`）。

  2. 設置加減速時間（`P2-26`，默認值100ms）。

  3. 激活位置控製模式（`P1-00=pt`）。

- **測試：**通過外部脈衝信號驗證位置控製是否正常。

**2. 速度模式控製：**

速度模式用於控製電機轉速。

- **接線方式：**將模擬速度信號（-10V至+10V）接入`V-REF`端子。

- **參數設置：**

  1. 設置速度增益（`P2-18`）。

  2. 調整低通濾波器（`P2-21`）。

  3. 激活速度控製模式（`P1-00=st`）。

- **測試：**輸入不同電壓信號，觀察電機速度是否響應。

# 六、故障代碼含義與解決方法

DSL200-F1常見故障代碼包括：

**1. ALE 01: 超速報警**

- **原因：**指令頻率過高或編碼器故障。

- **解決方法：**

  1. 檢查脈衝輸入頻率是否超限。

  2. 更換編碼器或檢查編碼器接線。

**2. ALE 02: 主電路過壓**

- **原因：**製動回路異常或電源電壓過高。

- **解決方法：**

  1. 檢查製動電阻連接是否正常。

  2. 添加外部製動電阻。

**3. ALE 05: 電機過熱**

- **原因：**電機負載過大或通風不良。

- **解決方法：**

  1. 檢查環境溫度和負載情況。

  2. 減少負載或增加冷卻裝置。

**4. ALE 10: 控製電源欠壓**

- **原因：**控製電源輸入不足。

- **解決方法：**

  1. 檢查控製電源電壓。

  2. 確保接線牢固。

# 七、總結

德普信伺服DSL200-F1具備豐富的功能和靈活的控製模式，通過合理的操作與設置，可以滿足多種工業應用需求。本文詳細介紹了操作麵板功能、JOG點動與測試運行、回零設置、位置與速度模式控製以及常見故障的解決方法，希望能為用戶提供實用的指導。如需進一步信息，請參閱官方說明書或聯係技術支持。
