引言
鬆下變頻器VF200係列是一款功能強大、操作靈活的變頻調速設備，廣泛應用於工業自動化領域。本文旨在為用戶提供一份詳細的使用指南，幫助用戶了解如何高效、安全地操作這款變頻器。本文將詳細介紹操作麵板的功能、參數上傳與下載、密碼設置與消除、參數初始化恢複、外部端子控製、PWM調速以及故障代碼處理等關鍵內容。

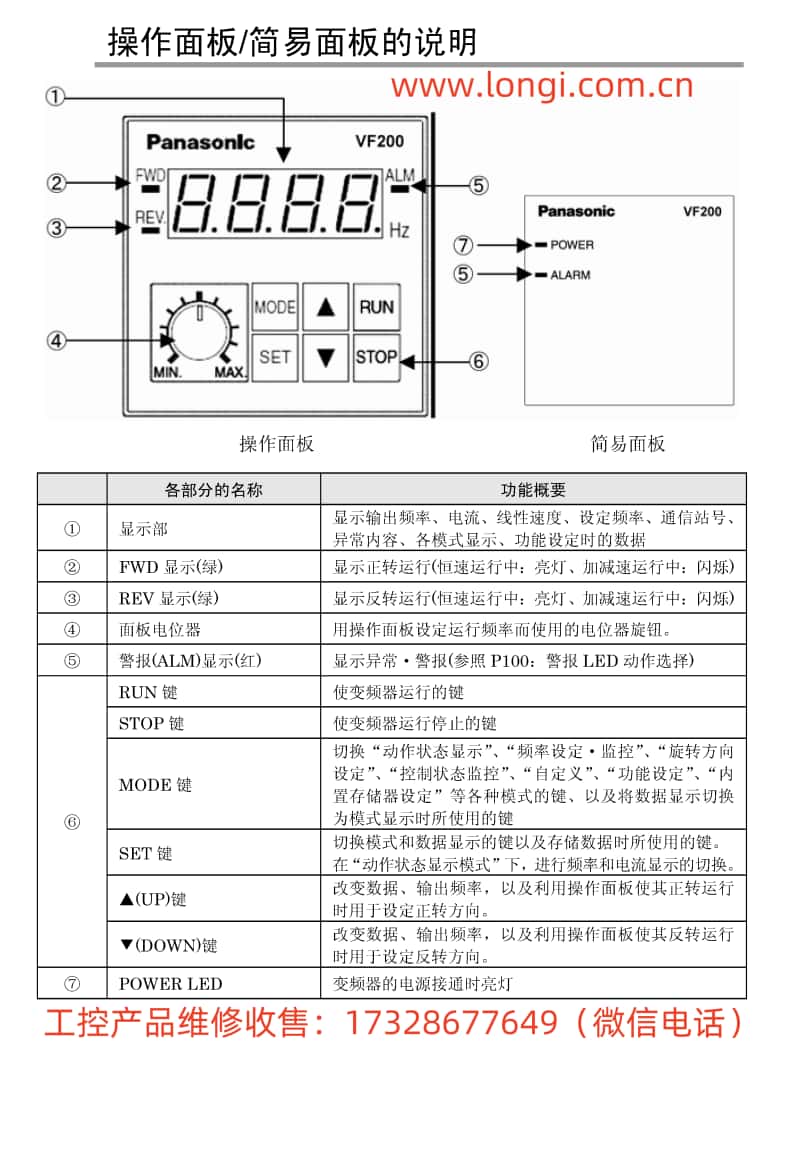

一、操作麵板功能介紹
1.1 基本功能
鬆下VF200變頻器的操作麵板集成了顯示、設置和控製功能，主要部分包括：
顯示部：用於顯示輸出頻率、電流、電壓、設定頻率等關鍵參數。
功能鍵：包括RUN（運行）、STOP（停止）、MODE（模式切換）、SET（確認/存儲）等，用於執行基本操作。
方向鍵：用於在菜單中導航和設置參數值。
1.2 參數上傳與下載
上傳參數
停止變頻器：確保變頻器處於停止狀態。
進入功能設定模式：連續按MODE鍵直至進入功能設定模式。
選擇CPY1功能：通過方向鍵選擇CPY1（上傳功能）。
執行上傳：按SET鍵開始上傳，完成後顯示“End”。
下載參數
停止變頻器：確保變頻器處於停止狀態。
進入功能設定模式：連續按MODE鍵直至進入功能設定模式。
選擇CPY2功能：通過方向鍵選擇CPY2（下載功能）。
執行下載：按SET鍵開始下載，完成後顯示“End”。
1.3 密碼設置與消除
設置密碼
進入功能設定模式：按MODE鍵進入。
選擇密碼參數：通過方向鍵選擇P150（密碼設定）。
輸入密碼：使用方向鍵和SET鍵輸入所需密碼。
確認並存儲：再次按SET鍵確認並存儲密碼。
消除密碼
進入功能設定模式：按MODE鍵進入。
選擇密碼參數：通過方向鍵選擇P150（密碼設定）。
清除密碼：將密碼值設置為0000，按SET鍵確認。
1.4 參數初始化恢複
進入功能設定模式：按MODE鍵進入。
選擇參數清除功能：通過方向鍵選擇P151（設定數據清除）。
執行清除：將設定值設為3，按SET鍵確認，執行參數初始化。
二、外部端子控製設置
2.1 正反轉控製

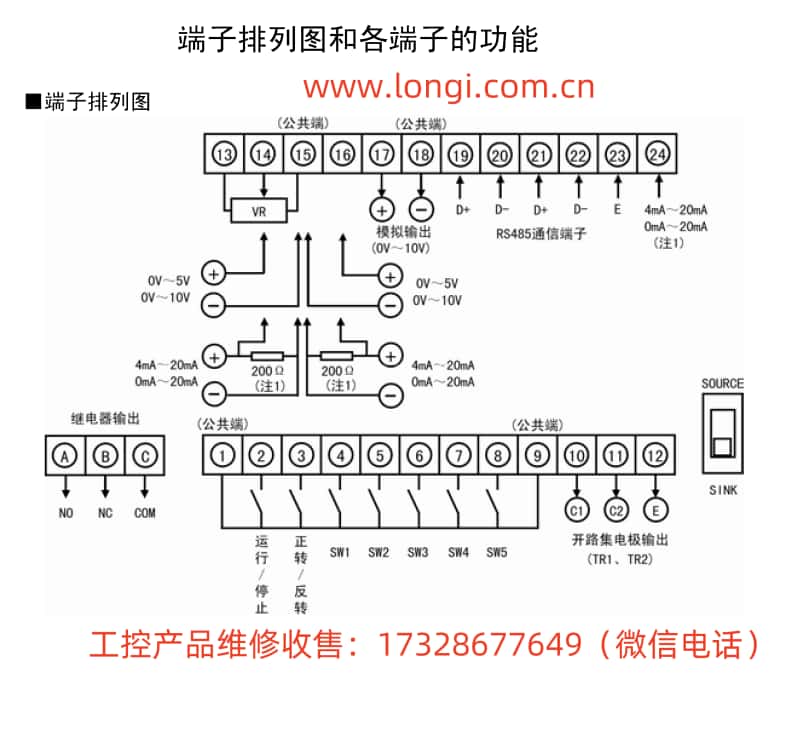

接線端子
參數設置
進入功能設定模式。
選擇運行指令參數：將P003設置為1（正反轉鍵運行方式）。
選擇SW功能：通過P036至P040參數設置SW2至SW5的功能，例如將P037設置為1（反轉輸入）。
2.2 PWM給定頻率調速
接線端子
參數設置
進入功能設定模式。
選擇頻率設定信號：將P004設置為2（模擬電流信號）或根據實際需求選擇其他模式。
選擇PWM/脈衝串信號：將P087設置為1（PWM信號）或2（脈衝串信號）。
設置PWM信號周期和平均次數（如適用）：調整P088和P089參數以適應PWM信號特性。
三、故障代碼含義及解決方法
3.1 常見故障代碼
OC1/OC2/OC3：過電流故障，可能由輸出短路、負載急劇變化或電機故障引起。
OU1/OU2/OU3：過電壓故障，可能由減速時間過短或再生製動問題引起。
SC1/SC2/SC3：瞬間過大電流故障，可能由冷卻風扇故障或輸出短路引起。
OL：過負載故障，可能由負載過大或散熱不良引起。
3.2 解決方法
過電流故障：檢查輸出電路和電機，延長加減速時間，調整力矩提升水平。
過電壓故障：延長減速時間，檢查再生製動電路和設置。
瞬間過大電流故障：檢查冷卻風扇和輸出電路，消除短路問題。
過負載故障：減輕負載，檢查散熱條件，調整電子熱敏設定。
四、結語
本文詳細介紹了鬆下變頻器VF200係列的操作麵板功能、參數上傳與下載、密碼設置與消除、參數初始化恢複、外部端子控製設置以及故障代碼處理等內容。通過遵循本文的指導，用戶可以更加高效、安全地操作這款變頻器，提升工業自動化水平。希望本文對用戶有所幫助，如有任何疑問，建議參考用戶手冊或聯係鬆下技術支持。
