馬拉森優眾變頻器M740用戶手冊的使用指南

馬拉森優眾變頻器M740是一款高性能工業設備，廣泛應用於水泵控製和恒壓供水等領域。本文基於手冊內容，為您詳細說明操作麵板功能、關鍵參數設置、防護功能及多泵聯機操作，幫助用戶全麵掌握設備使用。

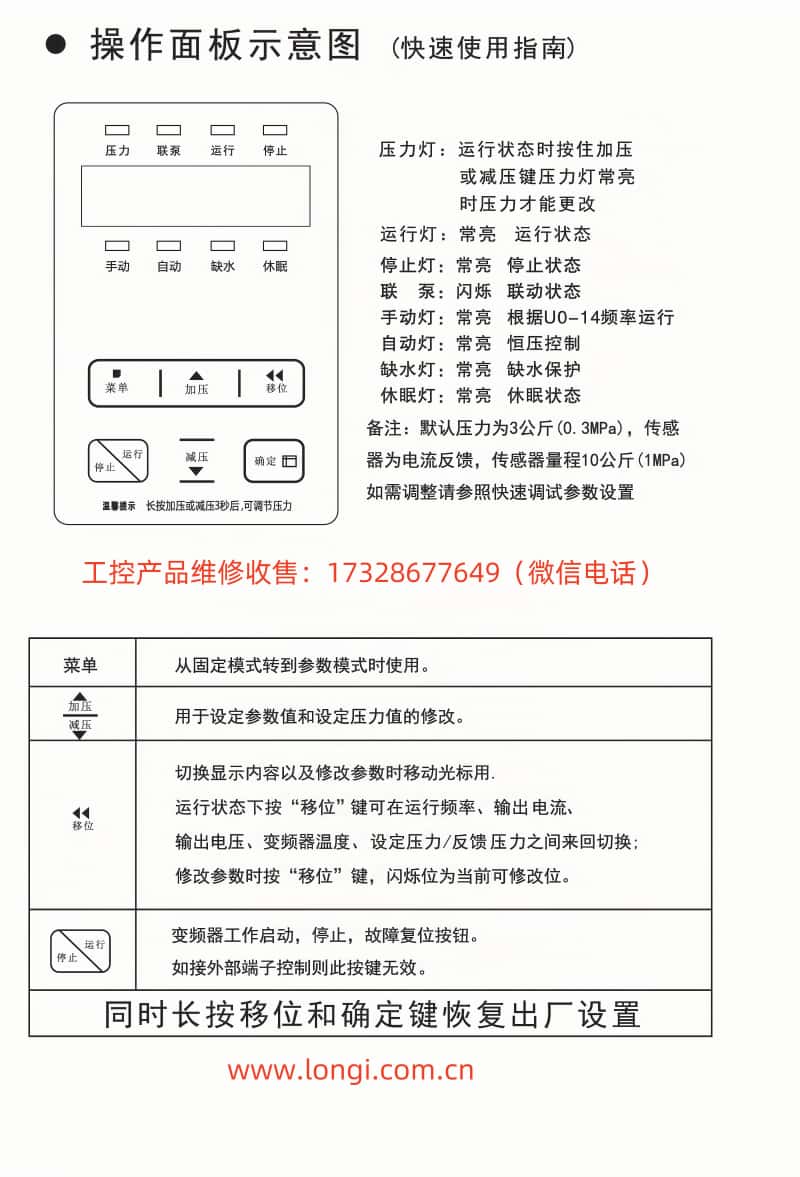

一、操作麵板功能介紹及參數設置

1. 操作麵板功能

M740變頻器的麵板包含：

• LED顯示屏：實時顯示設備運行狀態、電流、電壓和故障代碼。

• 按鍵功能：

• 啟動/停止鍵：控製設備運行。

• 移位鍵（▲）和減值鍵（▼）：用於參數調整。

• 確定鍵：確認設置或切換顯示內容。

2. 核心參數及編號說明

以下為手冊中關鍵參數代號的說明及設置方法：

保壓檢測間隔（P1.02）

• 功能：設定壓力檢測的時間間隔，防止壓力波動誤觸發。

• 設置範圍：5-120秒（建議30秒）。

• 默認值：30秒。

休眠頻率（P3.01）

• 功能：當變頻器輸出頻率低於設定值且維持一段時間，設備進入休眠。

• 設置範圍：0-50Hz（建議10Hz）。

• 默認值：10Hz。

缺水檢測方式（P4.01）

• 功能：設定設備檢測缺水狀態的邏輯。

• 選項：

• 0：關閉缺水檢測。

• 1：壓力模式。

• 2：電流模式。

• 默認值：1（壓力模式）。

缺水檢測壓力（P4.02）

• 功能：設定壓力模式下的缺水檢測閾值。

• 設置範圍：0-1.0MPa（根據泵房實際需求調整）。

• 默認值：0.2MPa。

缺水檢測頻率（P4.03）

• 功能：缺水檢測時的輸出頻率。

• 設置範圍：0-50Hz。

• 默認值：30Hz。

缺水檢測延時時間（P4.04）

• 功能：設定延遲檢測的時間，以避免誤報警。

• 設置範圍：1-60秒。

• 默認值：5秒。

缺水檢測電流值（P4.05）

• 功能：電流模式下的缺水檢測電流閾值。

• 設置範圍：0-50A。

• 默認值：5A。

二、防護功能及設置

1. 防凍功能（P5.01）

• 功能：防止冬季管道凍結，確保設備在低溫環境中安全運行。

• 設置說明：

• 設定防凍啟動溫度（建議5℃）。

• 確保外部溫度傳感器安裝正常。

2. 高低壓報警（P6.01、P6.02）

• 高壓報警值（P6.01）：

• 功能：防止超壓損壞設備。

• 設置範圍：0-1.0MPa（建議0.9MPa）。

• 默認值：0.9MPa。

• 低壓報警值（P6.02）：

• 功能：檢測水壓不足時發出警報。

• 設置範圍：0-1.0MPa（建議0.1MPa）。

• 默認值：0.1MPa。

3. 反饋斷線保護（P7.01）

• 功能：檢測反饋信號的完整性，避免因傳感器或線路故障導致設備失控。

• 設置：

• 啟用反饋斷線保護，並設定報警觸發邏輯。

4. 休眠功能（P3.02）

• 功能：係統在無負載或低負載下進入休眠以節能。

• 設置說明：

• 休眠延時：設定休眠進入時間（建議10分鍾）。

• 喚醒模式：通過壓力或流量信號喚醒設備。

三、多泵聯機功能及參數設置

M740支持多泵聯機模式，實現智能切換和協同運行。

使用方法

1. 通訊配置：通過RS485總線連接各泵，確保通訊正常。

2. 主副泵切換：

• 設定主泵和副泵的優先級。

• 根據累計運行時間自動切換。

關鍵參數設置

• 聯機模式（P8.01）：

• 設置為“1”（多泵聯機模式）。

• 切換時間（P8.02）：

• 設置為4-8小時（根據實際需求調整）。

• 負載均衡（P8.03）：

• 啟用負載均衡功能，延長設備壽命。

四、故障代碼及解決方法

以下是常見故障代碼的說明及處理方法：

對於其他未列出的故障代碼，請參考手冊附錄部分。

通過本文的說明，您可以快速上手並熟練使用M740變頻器。如需進一步幫助，請隨時查閱完整用戶手冊或聯係技術支持。
