一、能士變頻器NSA2000係列操作麵板功能介紹

能士變頻器NSA2000係列操作麵板具有直觀且強大的控製功能，能夠滿足多種工業應用場景的需求。操作麵板的主要功能鍵包括：

• RUN：變頻器運行鍵，用於啟動變頻器。

• REV/JOG：反轉/點動鍵，根據參數設置可以選擇反轉或點動功能。

• STOP/RST：停機/故障複位鍵，用於停止變頻器運行或在故障狀態下複位變頻器。

• PRG：模式切換鍵，用於切換操作麵板的工作模式。

• ENTER：確認鍵，用於確認當前狀態或存儲參數。

• ▲/▼：數據修改鍵，用於修改功能代碼或參數值。

• SHIFT：數據位切換鍵，在修改數據狀態下選擇修改位數。

如何恢複出廠設置（初始化參數）

1. 在變頻器處於停機狀態下，按下PRG鍵進入參數查詢模式。

2. 再次按下PRG鍵進入參數修改模式。

3. 使用▲/▼鍵選擇到功能參數F3.01。

4. 按下ENTER鍵進入參數修改狀態。

5. 將參數值設置為1，然後按ENTER鍵確認，變頻器將恢複到出廠設置。

如何設置密碼和參數寫入保護功能以及如何消除密碼

1. 設置密碼：通過修改功能參數F3.03可以設置4位數字密碼，範圍為0000-9999。

2. 參數寫入保護：功能參數F3.02用於設置參數寫入保護，可選擇允許修改所有參數、僅允許修改頻率設定或禁止修改所有參數。

3. 消除密碼：將功能參數F3.03的值重新設置為0，即可消除密碼保護。

跳躍頻率作用及設置方法

跳躍頻率用於避開負載裝置的機械共振點，防止因共振引起的設備損壞或性能下降。設置方法如下：

1. 使用▲/▼鍵選擇到功能參數F2.36、F2.37、F2.38、F2.39、F2.40、F2.41，分別用於設置跳躍頻率1到跳躍頻率3及其對應的跳躍範圍。

2. 按下ENTER鍵進入參數修改狀態，使用▲/▼鍵設置所需的跳躍頻率和範圍。

3. 設置完成後，按下ENTER鍵確認。

二、端子正反轉控製和外部電位器給定頻率調速功能實現

端子正反轉控製

端子正反轉控製通過控製端子FWD和REV的通斷狀態來實現變頻器的正反轉運行。需要設置的參數包括：

• F0.04：運行命令通道選擇，設置為1表示通過端子控製。

• F4.06：FWD/REV端子控製模式，根據實際需求選擇合適的控製模式（如二線式或三線式）。

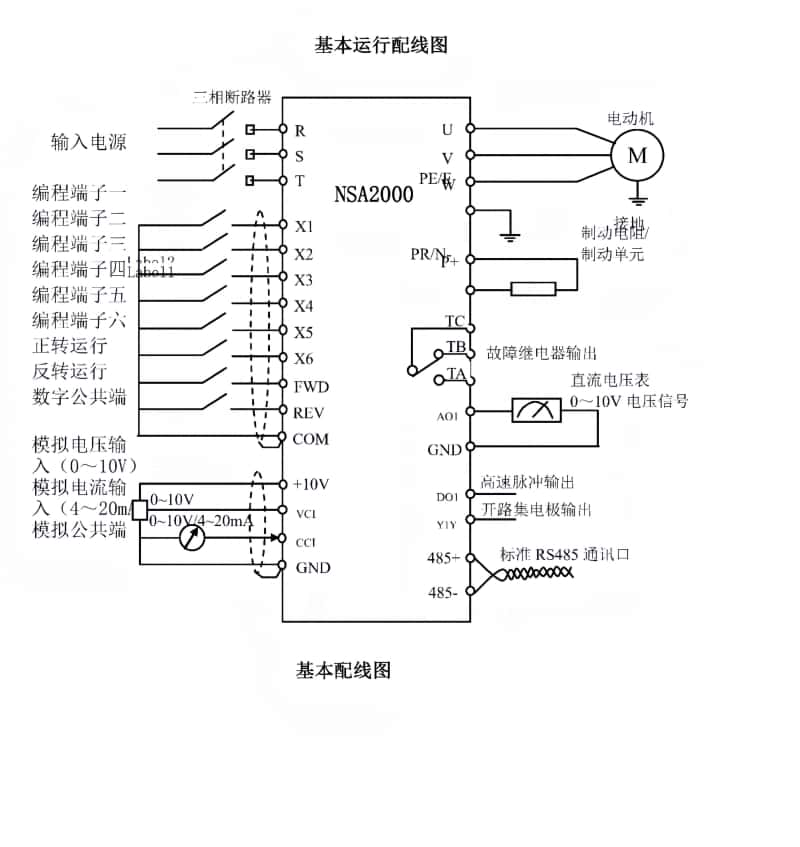

接線方麵，將外部控製開關分別接到FWD和REV端子，並確保公共端COM正確連接。

外部電位器給定頻率調速功能

外部電位器給定頻率調速功能允許用戶通過調節外部電位器的阻值來改變變頻器的輸出頻率。需要設置的參數包括：

• F0.01：頻率給定通道選擇，設置為0表示通過操作麵板上的電位器給定。

• 若使用外部電位器，需將F0.01設置為4（VCI模擬給定）或5（CCI模擬給定），並根據實際情況設置VCI或CCI的輸入範圍（F5.00-F5.03）。

接線方麵，將外部電位器的三個端子分別接到變頻器的VCI（或CCI）、GND和+10V（或0V）端子上。

三、E-04故障含義及處理方法

E-04故障含義

E-04故障表示變頻器在加速運行過程中出現過電壓。這通常是由於電網電壓異常、對旋轉中的電機實施再起動或減速時間過短等原因造成的。

處理方法

1. 檢查輸入電源：確保電網電壓穩定且符合變頻器的工作要求。

2. 避免對旋轉中的電機實施再起動：如果需要對旋轉中的電機進行起動，應設置為直流製動起動。

3. 延長減速時間：根據實際情況適當延長變頻器的減速時間，以減少過電壓的發生。

故障修理

如果以上方法無法解決E-04故障，可能需要對變頻器進行進一步的檢查和修理。建議聯係專業的售後服務人員或技術支持團隊進行故障排查和維修。在維修過程中，應確保切斷變頻器的電源，並按照相關安全規範進行操作。

總結

能士變頻器NSA2000係列操作麵板功能豐富，通過合理的參數設置和接線配置，可以實現多種控製功能。在處理E-04故障時，應首先檢查輸入電源和變頻器的工作狀態，並根據實際情況采取相應的處理措施。如需進一步的維修服務，建議聯係專業的技術支持團隊。通過合理的使用和維護，能士變頻器NSA2000係列將為用戶提供穩定可靠的變頻調速解決方案。
