一、操作麵板功能介紹

1. 麵板顯示設置

在三晶變頻器PDG10係列的操作麵板上，您可以實時查看當前的實際壓力和實際頻率。要設置麵板顯示當前實際壓力和實際頻率，可以通過“移位”鍵進行切換。在運行狀態下，按下“移位”鍵，可以在運行頻率、輸出電流、設定壓力以及反饋壓力等參數之間循環顯示。

2. 漏水係數作用及調整

漏水係數（F0.04）用於調整因管網漏水導致的變頻器無法進入休眠狀態的問題。當管網存在漏水時，變頻器可能會因為持續的微小流量而無法正常休眠。此時，可以通過調整漏水係數來優化休眠功能。漏水越大，該係數應設置得越小。默認值為5.0秒，調整範圍為0.0秒至100.0秒，最小調整單位為0.1秒。

3. 防凍防鏽功能及設置

防凍防鏽功能（F0.03）用於在低溫環境下保護水泵免受凍害。當啟用此功能時，變頻器會根據設定的參數自動調節水泵的運行頻率，防止水泵因低溫而受損。該功能有兩個設置選項：以秒計時或以分計時。同時，還需要設置防凍運行頻率（F0.12）、防凍運行時間（F0.13）和防凍運行間隔時間（F0.14）。

4. 傳感器通道選擇及量程設置

變頻器支持兩個模擬量輸入通道（AI1和AI2），用於接收壓力傳感器的信號。通過參數F0.09可以選擇使用的傳感器通道（AI1、AI2或兩者中的較大/較小值）。同時，需要根據實際使用的壓力傳感器量程來設置參數F0.08，以確保變頻器能夠正確解讀傳感器信號。

二、單泵控製接線與參數設置

1. 接線說明

在單泵控製情況下，變頻器的接線相對簡單。主要需要將電源接入R、S、T三相電源輸入端子，電機接入U、V、W輸出端子，並將接地端子可靠接地。如果需要使用外部控製信號（如啟動/停止、故障複位等），還需將相應的控製線接入DI1、DI2等數字輸入端子。

2. 參數設置步驟

• 步驟一：設置傳感器量程（F0.08）和反饋通道（F0.09）。

• 步驟二：根據實際需求設置管網壓力（F0.00）。

• 步驟三：選擇啟動方式（F0.05），如鍵盤啟動、端子啟動或通訊控製啟動。

• 步驟四：根據傳感器類型設置AI1或AI2通道的反饋類型（F2.00或F2.02）。

• 步驟五：如有需要，可進一步調整加速時間（F0.18）、減速時間（F0.19）等參數以優化水泵運行性能。

三、一拖二定時輪換控製實現

1. 接線說明

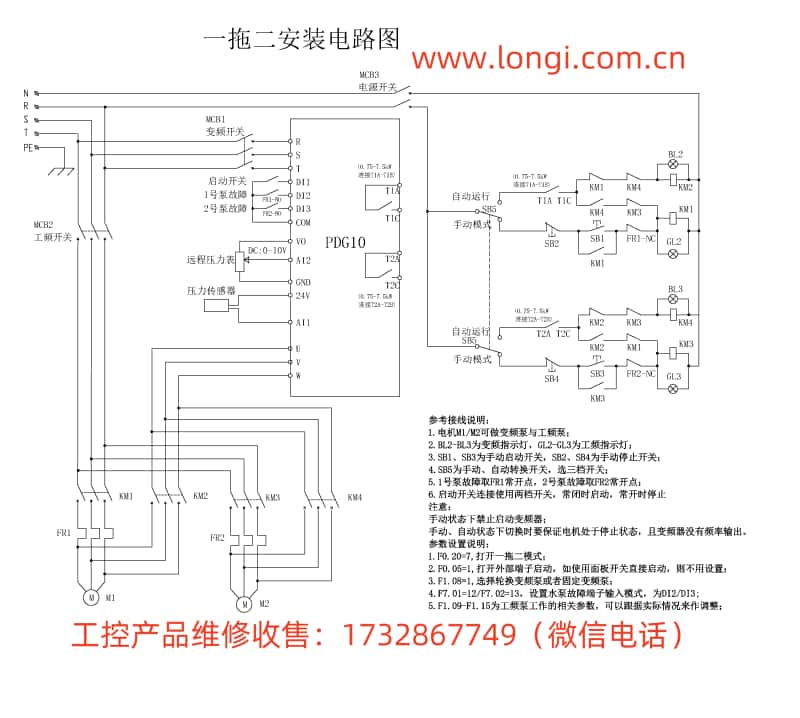

在一拖二定時輪換控製中，需要額外接入一個工頻泵及其控製電路。主要接線包括將變頻器的輸出端子U、V、W接入變頻泵電機，將工頻電源接入工頻泵電機，並通過接觸器和繼電器控製電路實現變頻泵與工頻泵之間的切換。具體接線圖可參考手冊第68頁。

2. 參數設置

• F0.20：設置為7，啟用一拖二模式。

• F1.08：設置為1，選擇輪換變頻泵模式。

• F0.05：設置為1，啟用端子啟動模式（如需使用通訊控製啟動，則設置為2）。

• F1.09-F1.15：根據實際需求設置加泵偏差壓力、加泵延時時間、減泵偏差壓力、減泵延時時間等參數。

• F3.12和F3.13：設置休眠保持頻率和休眠檢測頻率，以優化休眠性能。

3. 控製邏輯

當管網壓力低於設定值時，變頻器首先啟動變頻泵並加速運行。當變頻泵運行至上限頻率仍無法滿足壓力需求時，自動切換至工頻泵運行。經過設定的輪換時間後，係統再次切換回變頻泵運行，實現兩台水泵的定時輪換控製。

四、總結

三晶變頻器PDG10係列提供了豐富的功能和靈活的參數設置選項，能夠滿足不同應用場景下的需求。通過本文的介紹，您可以快速了解操作麵板的功能、漏水係數和防凍防鏽功能的設置方法、傳感器通道的選擇與量程設置、單泵控製的接線與參數設置步驟以及一拖二定時輪換控製的實現方式。希望這些內容能夠幫助您更好地使用三晶變頻器PDG10係列產品。
