一、操作麵板功能介紹及參數設置

操作麵板功能

德弗斯變頻器DS9係列的操作麵板設計直觀易用，主要包括數據顯示區、功能指示燈、數碼顯示區以及多個功能鍵。數據顯示區用於顯示當前的工作狀態、設定值及監測數據；功能指示燈如IRUN（運行指示）、ILOCAL/REMOTE（操作模式指示）等，幫助用戶快速了解變頻器的工作狀態；數碼顯示區以5位LED顯示，支持顯示設定頻率、輸出頻率、各種監視數據以及報警代碼等；功能鍵包括PRG（編程鍵）、ENTER（確認鍵）、FUN（多功能鍵）、移位鍵、RUN（運行鍵）和STOP/RES（停止/複位鍵），便於用戶進行參數設置和操作控製。

參數設置

1. 額定頻率、電流和功率設置

DS9變頻器允許用戶根據實際需求設置電機的額定頻率、電流和功率。這些參數通常在P1組電機參數中進行設置。例如，通過P1-01設置電機額定功率，P1-03設置電機額定電流。這些參數的設置對於變頻器的正常運行至關重要，確保電機能夠在其額定工作範圍內穩定運行。

2. 上限頻率和下限頻率設置

上限頻率和下限頻率分別通過P0-12和P0-14參數進行設置。上限頻率定義了變頻器輸出的最大頻率，而下限頻率則定義了輸出的最小頻率。這些參數的設置有助於保護電機免受過載或低速運行時的損害，同時確保設備在設定的頻率範圍內穩定運行。

應用宏設置

數控機床100Hz宏

通過設置P0-29=11，可選擇數控機床100Hz宏。此宏為數控機床應用量身定製，能夠確保變頻器在100Hz頻率下穩定運行，滿足數控機床對高精度、高穩定性的要求。

主軸400Hz宏

通過設置P0-29=21、22或23，可選擇不同的主軸400Hz宏。這些宏專為高速主軸電機設計，能夠支持高達400Hz的輸出頻率，滿足精密加工和高速切削的需求。用戶可根據具體的應用場景選擇合適的宏，並通過P0-03、P0-08等參數進行微調，以達到最佳性能。

二、端子控製與外部調速設置

正反轉控製

通過控製端子實現變頻器的正反轉操作非常簡單。首先，需要將X1端子配置為正轉運行（FWD），X2端子配置為反轉運行（REV）。具體設置方法如下：

• 進入P4組輸入端子設置，將P4-00設置為1（X1端子為正轉運行）。

• 將P4-01設置為2（X2端子為反轉運行）。

完成上述設置後，通過外部開關或PLC控製X1和X2端子的通斷，即可實現變頻器的正反轉控製。

外部電位器調速

外部電位器調速是一種常用的調速方式，通過調整電位器的阻值來改變變頻器的輸出頻率。具體設置方法如下：

• 將AI1端子配置為模擬量輸入，用於接收外部電位器的電壓信號。通過P4-33參數選擇AI1曲線，並設置P4-13至P4-16等參數來定義輸入電壓與輸出頻率的對應關係。

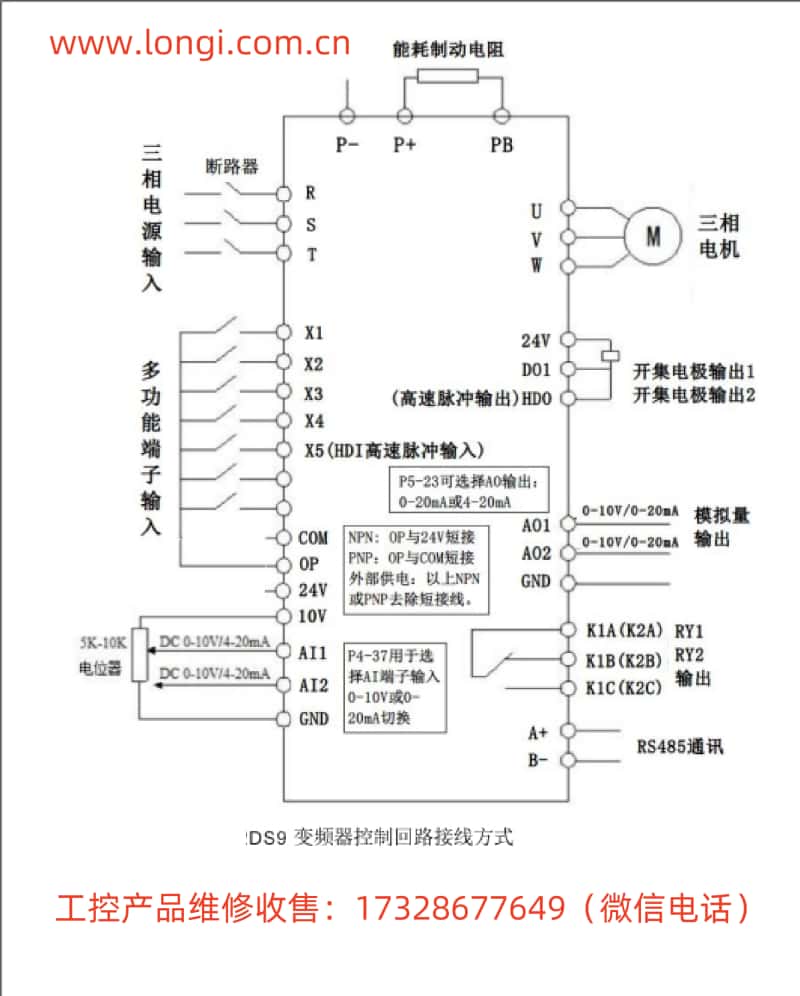

• 接線時，將外部電位器的滑動端連接到AI1端子，固定端分別連接到+10V和GND端子。

完成設置和接線後，旋轉電位器即可改變變頻器的輸出頻率，實現調速功能。

三、故障代碼分析與解決方法

DS9變頻器具有完善的故障保護機製，能夠在發生故障時及時停機並顯示相應的故障代碼。以下是一些常見故障代碼及其解決方法：

• Err01（逆變單元保護）：可能由輸出回路短路、電機和變頻器接線過長或模塊過熱等原因引起。解決方法包括排除外圍故障、加裝電抗器或輸出濾波器、檢查風道是否堵塞等。

• Err02（加速過電流）：可能由加速時間太短、電壓偏低或負載過大等原因引起。解決方法包括增大加速時間、調整電壓至正常範圍或減小負載。

• Err03（減速過電流）：與加速過電流類似，可能由減速時間太短、電壓偏低或負載過大等原因引起。解決方法也相似。

• Err14（模塊過熱）：可能由環境溫度過高、風道堵塞或風扇損壞等原因引起。解決方法包括降低環境溫度、清理風道或更換風扇。

在遇到故障時，用戶應首先根據顯示的故障代碼查找可能的故障原因，並按照相應的解決方法進行處理。如無法解決問題，應及時聯係變頻器廠家或代理商尋求技術支持。

四、總結

德弗斯變頻器DS9係列操作手冊為用戶提供了全麵的使用指南，包括操作麵板功能介紹、參數設置方法、端子控製與外部調速設置以及故障代碼分析與解決方法等內容。通過仔細閱讀並遵循手冊中的指導，用戶可以輕鬆掌握變頻器的操作和維護技巧，確保設備的穩定運行和高效使用。
