一、操作麵板功能介紹及初始化設置

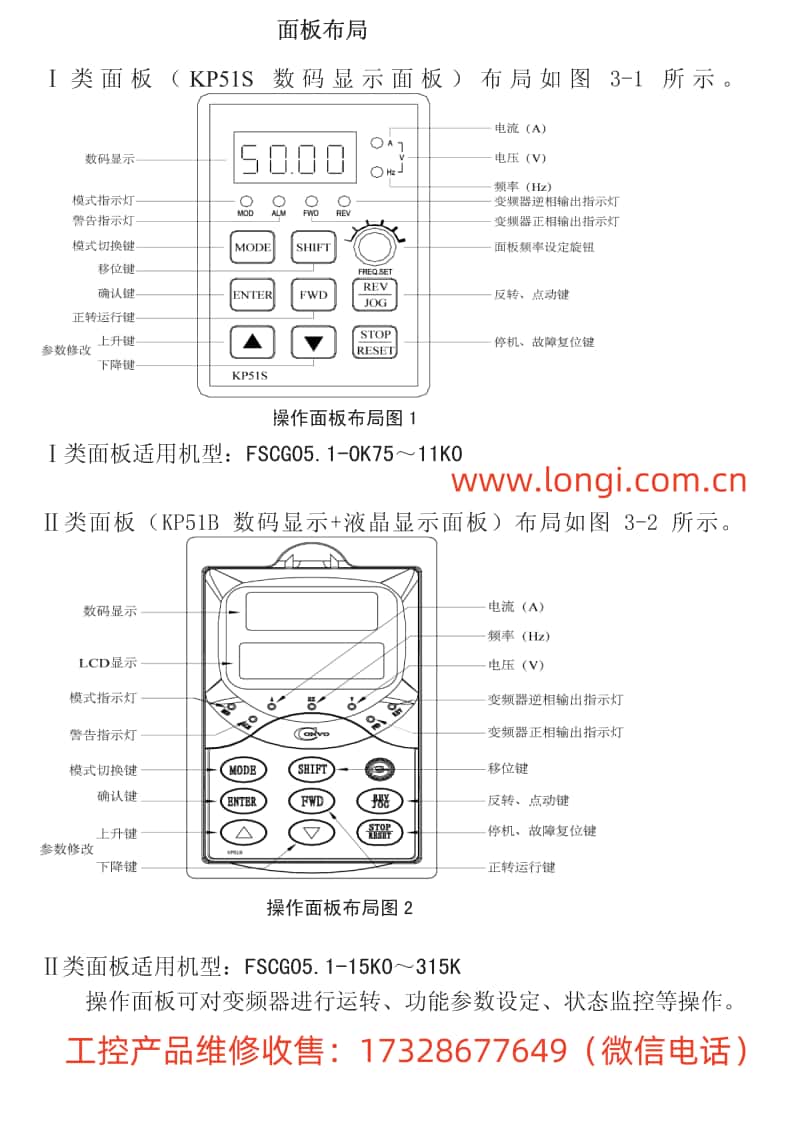

1. 操作麵板功能介紹

康沃變頻器FSCG05係列的操作麵板提供了豐富的功能，用於參數設置、狀態監控、故障報警等。操作麵板通常包含顯示屏、功能鍵和指示燈等組件。

• 顯示屏：用於顯示當前運行參數、狀態信息、故障報警等。

• 功能鍵：包括模式切換鍵、確認鍵、數據修改鍵等，用於參數設置和狀態監控。

• 指示燈：如MOD（模式指示燈）、ALM（警告指示燈）、FWD（正轉指示燈）、REV（反轉指示燈）等，用於指示變頻器的當前狀態。

2. 恢複出廠值初始化設置

要恢複出廠值，用戶需要設置參數b-11為1，並保存。具體操作步驟如下：

1. 進入參數設置模式：通過模式切換鍵進入參數設置模式。

2. 選擇參數b-11：使用數據修改鍵選擇參數b-11。

3. 設置值為1：將參數b-11的值設置為1。

4. 保存設置：按下確認鍵保存設置，並退出參數設置模式。

3. 通過操作麵板拷貝和下載參數

用戶可以通過操作麵板的鍵盤進行參數的拷貝和下載。具體操作步驟如下：

• 拷貝參數：

1. 將已設置好參數的變頻器麵板連接到目標變頻器上。

2. 依次按下Enter、Stop、Down、Enter鍵，開始拷貝參數。

3. 拷貝完成後，麵板會顯示“複製參數完成”。

• 下載參數：

1. 將鍵盤連接到目標變頻器上。

2. 依次按下Enter、Stop、Down、Down鍵，開始下載參數。

3. 下載完成後，麵板會顯示“下載參數完成”。

4. 端子控製正反轉和電位器調速設置

• 正反轉控製：

• 正轉控製：將正轉控製端子（如FWD）與公共端子（如CM）短接。

• 反轉控製：將反轉控製端子（如REV）與公共端子（如CM）短接。

• 設置參數：需要設置參數b-3為適當的值（根據外部控製端子的連接方式）。

• 接線端子：

• 電位器調速：

• 將參數b-1設置為0，選擇麵板電位器方式調速。

• 設置參數：

• 接線端子：無需額外接線，使用麵板上的電位器即可調速。

二、多台變頻器聯動控製（群組控製）

1. 聯動控製實現方式

多台變頻器聯動控製（群組控製）可以通過端子控製或RS485通訊實現。

2. 端子控製聯動設置

• 設置參數：

• 設置參數H-29為適當的運行模式（如連續循環）。

• 設置參數H-69為聯動設定比例，根據實際需求調整。

• 接線端子：

• 將所有參與聯動控製的變頻器的主控製端子（如RUN、STOP、FWD、REV等）連接在一起。

• 根據需要連接其他控製端子，如頻率設定端子、多段速控製端子等。

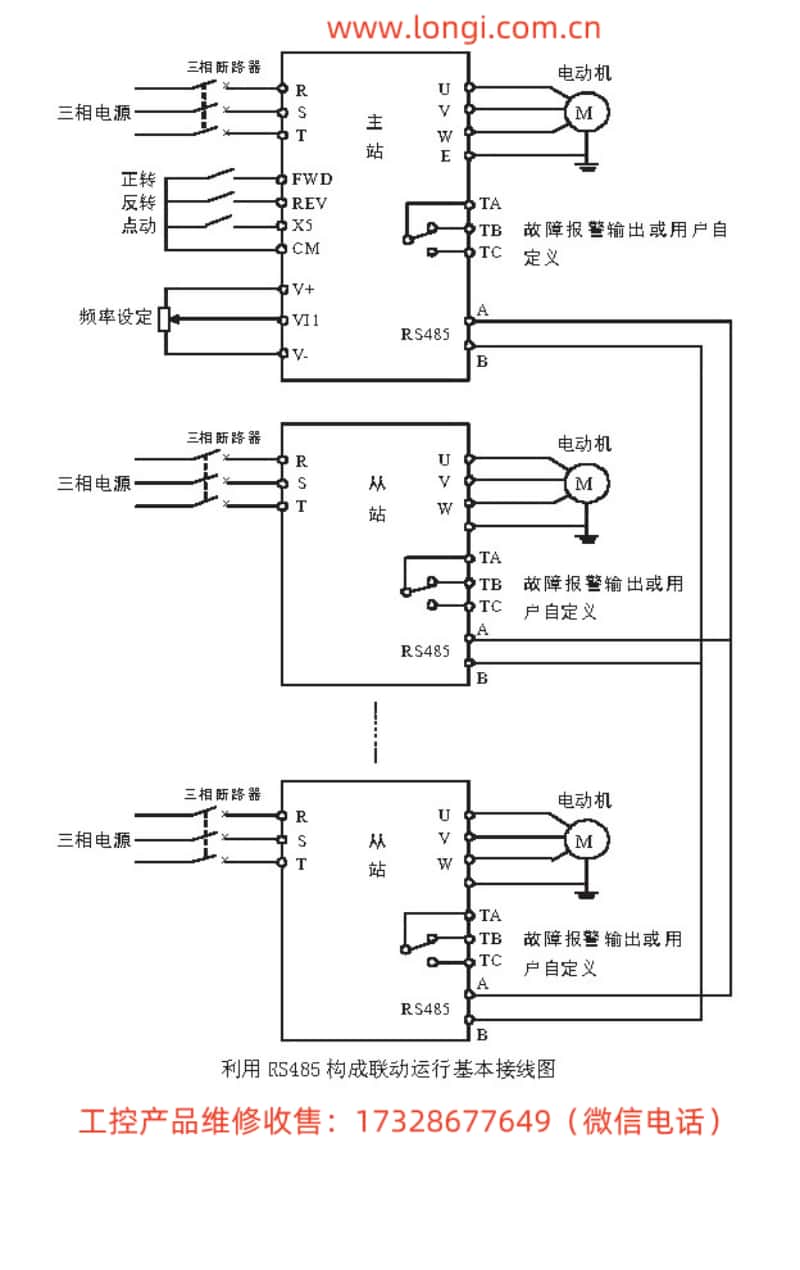

3. 使用RS485構成聯動運行設置

• 設置參數：

• 設置參數H-65為2，選擇Modbus協議。

• 設置參數H-66為本機地址，確保每台變頻器的地址唯一。

• 設置參數H-67為數據格式，通常為無校驗（8,N,2）。

• 設置參數H-68為波特率，通常為9600bps。

• 接線端子：

• 使用RS485通訊線將所有變頻器的RS485通訊端子（如A、B）連接在一起。

• 確保通訊線的總長度和波特率匹配，以避免通訊錯誤。

三、故障代碼含義分析及解決方法

康沃變頻器FSCG05係列提供了豐富的故障保護功能，當變頻器檢測到故障時，會停止輸出並顯示相應的故障代碼。以下是一些常見故障代碼的含義及解決方法：

• Er.01 加速中過流：

• 含義：變頻器在加速過程中電流過大。

• 解決方法：延長加速時間、降低轉矩提升電壓、調整V/F曲線。

• Er.04 加速中過壓：

• 含義：變頻器在加速過程中輸入電壓過高。

• 解決方法：檢查電源電壓、使用變頻器的控製端子控製變頻器的起停。

• Er.09 變頻器過載：

• 含義：變頻器負載過大。

• 解決方法：減小負載或更換更大容量的變頻器、延長加速時間、降低轉矩提升電壓。

• Er.15 IPM故障：

• 含義：變頻器的輸出模塊（IPM）出現故障。

• 解決方法：檢查輸出電路是否有短路或接地現象，必要時更換IPM模塊。

四、總結

康沃變頻器FSCG05係列用戶手冊為用戶提供了詳細的操作指南和故障解決方法。通過正確設置參數和接線，用戶可以輕鬆實現變頻器的各種功能，如操作麵板控製、多台變頻器聯動控製等。同時，用戶還應熟悉常見的故障代碼及其解決方法，以便在變頻器出現故障時能夠及時排除。
