引言
變頻恒壓供水係統對於維持管道網絡中的穩定水壓至關重要。本文深入探討了一種采用可編程邏輯控製器（PLC）和變頻器來控製兩台水泵在一拖二配置下運行的特定係統。該係統通過根據管道壓力自動調整水泵運行，確保連續穩定的水供應。
係統概述
該係統主要由變頻器、PLC和兩台水泵組成。其控製機製利用變頻器的比例-積分-微分（PID）及其他相關功能，結合PLC，實現自動恒壓供水。此外，係統還配備了自動/手動切換功能，以便在變頻器出現故障時手動控製水泵。
控製流程
係統的控製流程如下：
初始啟動：當管道壓力降至設定值以下時，變頻器啟動第一台水泵（#1泵）。
全速運行：在預定時間內全速運行後，如果管道壓力仍未達到設定值，PLC將#1泵從變頻運行切換至工頻運行。
第二台泵啟動：變頻器隨後啟動第二台水泵（#2泵），並根據管道壓力調整其轉速以保持恒壓。
水泵切換：隨著用水需求減少和管道壓力增加，如果#2泵轉速降至零但管道壓力仍然較高，PLC將停止#1泵的工頻運行，允許#2泵維持恒壓。
循環繼續：當管道壓力再次下降時，#2泵切換至工頻運行，變頻器啟動#1泵，並調整其轉速以維持恒壓。此循環持續進行。
變頻器設置
為確保係統正常運行，變頻器必須配置特定參數：
啟動/停止控製：設置為外部端子操作。
停車模式：配置為自由停車，以避免在變頻/工頻切換時產生衝擊。
PID模式：啟用，並通過AUX端子輸入壓力設定值，VIN端子接收反饋信號。
控製端子：配置為輸出變頻故障、零速和全速的接觸動作。
PLC控製接線與程序
PLC控製接線圖顯示了水泵和變頻器故障信號的集成，通過繼電器KA2匯總。手動/自動切換由繼電器KA1控製，而變頻/工頻運行則通過接觸器觸點互鎖以增強安全性。

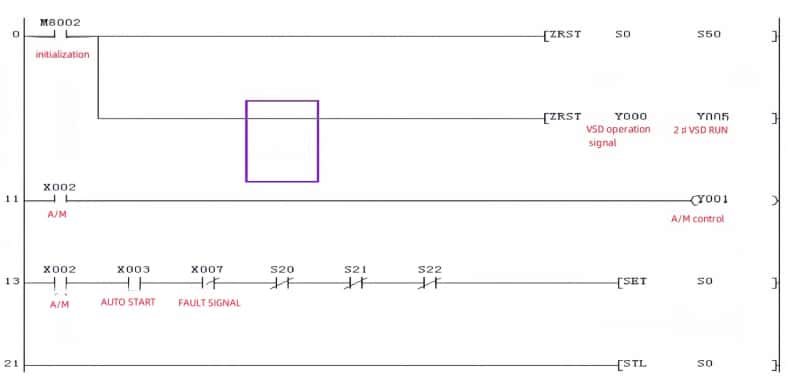

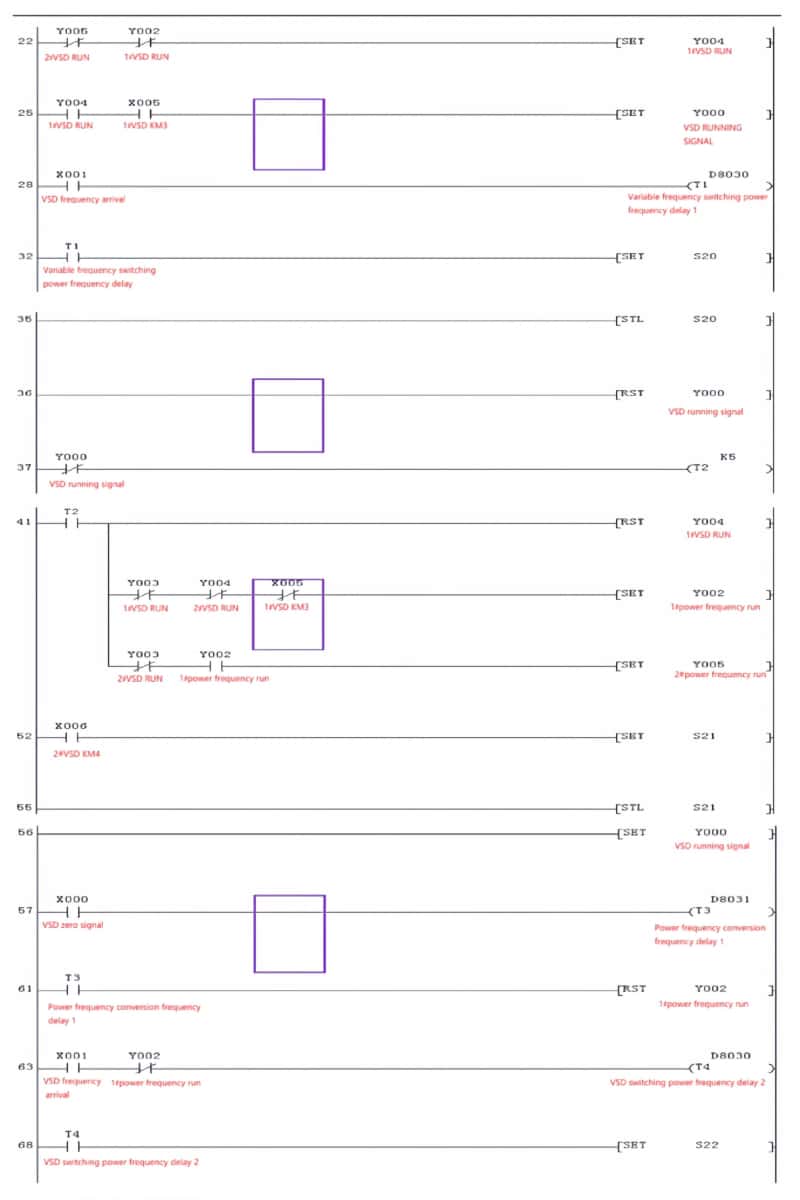

PLC程序簡單明了，由形成完整循環的四個主要步驟（S20至S23）組成。變頻與工頻之間的切換時間可通過連接至FX1S型PLC的兩個電位計（D8030和D8031）進行調整。

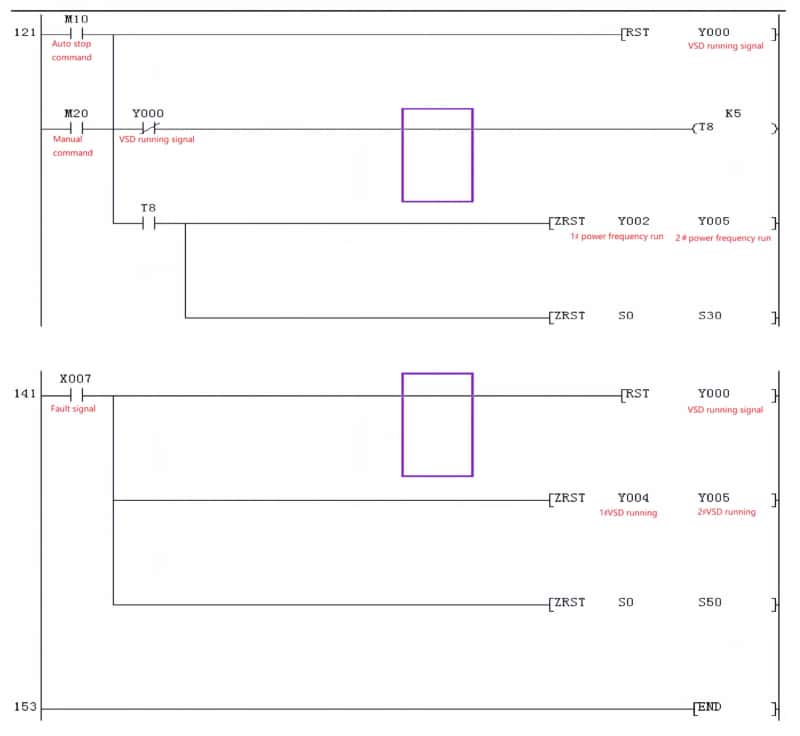

該程序使用步指令結合置位和複位命令。步控製以STL指令開始，完成所有步驟後，RET指令將程序返回起始步驟（S0）。SET命令使線圈通電，而RST命令則使其斷電。ZRST命令用於批量複位多個線圈。
技術進步與替代解決方案
隨著技術的進步，變頻器正變得越來越先進，某些型號能夠支持一拖三甚至一拖六的配置。自動化儀器也可以執行PID功能，使變頻器能夠被動工作。在某些設置中，變頻器以固定方式驅動一台水泵，當需要時，第二台水泵直接切換至工頻運行。這種方法結合變頻器的及時壓力調節，可實現更穩定的管道壓力。
結論
基於PLC的一拖二變頻恒壓供水係統是一種可靠且高效的解決方案，用於維持管道網絡中的穩定水壓。通過充分利用PLC和變頻器的功能，該係統能夠根據不斷變化的用水需求自動調整水泵運行。隨著技術的不斷發展，將出現更多替代方案和配置，為供水管理提供更大的靈活性和效率。
