一、ATV303係列變頻器操作麵板功能介紹

施耐德變頻器ATV303係列的操作麵板（也稱為顯示終端或HMI）具有直觀的操作界麵，使用戶能夠輕鬆進行參數設置、監控運行狀態以及進行故障診斷。操作麵板的主要功能包括：

• 顯示屏：用於顯示變頻器的當前狀態、參數值、錯誤信息等。

• 導航按鈕：用於在菜單和參數之間導航，調整參數值。

• 模式按鈕：在“給定”模式（rEF）、“監視”模式（MOn）和“配置”模式（ConF）之間切換。

• 停止/複位按鈕：停止電機運行，或在某些情況下複位故障。

• 運行按鈕：啟動電機運行。

設置和解除密碼

為了防止未經授權的操作，用戶可以為變頻器設置密碼。設置密碼的步驟如下：

1. 進入“配置”模式（ConF）。

2. 選擇“維護”菜單（900-）。

3. 找到“HMI 密碼”參數（999）。

4. 輸入所需的密碼值（範圍2-9999），然後按“確認”鍵保存。

要解除密碼，隻需將密碼參數（999）設置為“OFF”即可。

恢複參數出廠設置

如果用戶希望將變頻器的參數恢複到出廠設置，可以按照以下步驟操作：

1. 進入“配置”模式（ConF）。

2. 選擇“存儲/恢複參數集”菜單。

3. 將“出廠/恢複客戶參數設置”參數（102）設置為“64”。變頻器將自動重啟並應用出廠設置。

二、端子正反轉控製與外部電位器調速

端子正反轉控製

通過變頻器的控製端子實現電機的正反轉控製，需要設置以下參數並連接相應的端子：

1. 參數設置：

• 進入“配置”模式（ConF）。

• 選擇“輸入輸出”菜單（200-）。

• 設置“控製類型”參數（201）為“2線式控製”或“3線控製”。

• 如果選擇“2線式控製”，還需設置“2線式控製”參數（202），如“正轉優先”。

• 設置“反轉”參數（503），指定哪個邏輯輸入端子用於反轉控製（如LI2H表示LI2高電平時反轉）。

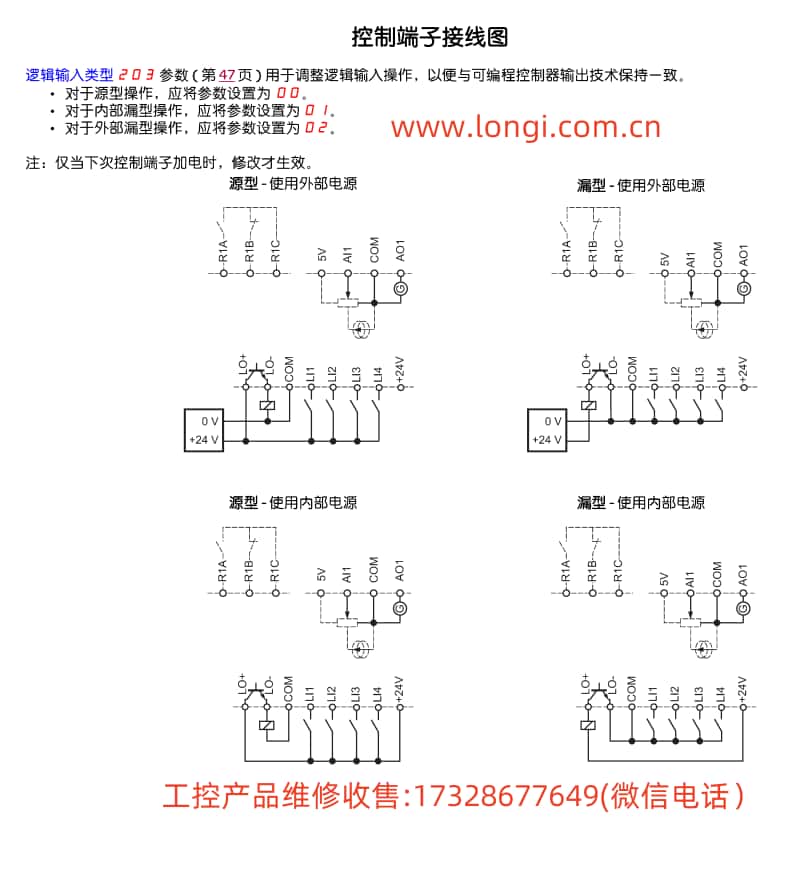

2. 接線：

• 將電機正轉控製端子（如LI1）連接到正轉控製信號源。

• 將電機反轉控製端子（如LI2，根據參數設置）連接到反轉控製信號源。

• 確保所有控製信號源均為無源幹接點或提供合適的電平信號。

外部電位器調速

通過外部電位器實現變頻器的速度調節，需要設置以下參數並連接相應的端子：

1. 參數設置：

• 進入“配置”模式（ConF）。

• 選擇“控製”菜單（400-）。

• 設置“給定通道1”參數（401）為“183”，表示通過模擬量輸入AI1接收速度給定。

• 設置“AI1 類型”參數（204.0）為“電壓”或“電流”，根據外部電位器的輸出類型選擇。

• 如果選擇電流輸出，還需設置“0% AI1 電流比例參數”（204.1）和“AI1 電流標定參數的100%”（204.2）。

2. 接線：

• 將外部電位器的輸出端子連接到變頻器的模擬量輸入端子AI1。

• 將外部電位器的電源端子（如需要）連接到變頻器的+5V和COM端子，或提供外部電源。

三、F014故障解決方法

F014故障概述

F014故障表示變頻器輸出缺1相，即變頻器輸出到電機的三相電中有一相缺失。這種故障可能導致電機運行不正常，甚至損壞電機和變頻器。

產生機理

輸出缺相故障的產生機理主要有以下幾種：

1. 輸出端子鬆動或接觸不良：變頻器輸出端子與電機連接端子之間可能存在鬆動或接觸不良，導致某一相無法正常傳輸電能。

2. 電機或電纜故障：電機內部繞組損壞或電纜斷裂也可能導致輸出缺相。

3. 變頻器內部故障：變頻器內部的功率器件損壞或控製電路故障也可能引起輸出缺相。

修理方法

要修理F014故障，可以從以下幾個方麵入手：

1. 檢查輸出端子連接：首先檢查變頻器輸出端子與電機連接端子之間的連接是否牢固可靠，有無鬆動或接觸不良現象。

2. 檢查電機和電纜：使用萬用表等工具檢查電機繞組和電纜的通斷情況，確認是否存在斷路或短路現象。

3. 檢查變頻器內部：如果以上兩個方麵均正常，則可能是變頻器內部故障。此時需要專業人員對變頻器進行拆解檢查，確認是否有功率器件損壞或控製電路故障，並進行相應的維修或更換。

4. 重新執行自整定：在排除硬件故障後，可以重新執行變頻器的自整定操作，以確保參數設置正確，電機運行正常。

通過以上步驟，用戶可以有效地解決ATV303係列變頻器出現的F014故障，恢複設備的正常運行。同時，建議用戶定期對變頻器進行檢查和維護，以預防類似故障的發生。
