一、科川變頻器KC280/KC300係列使用指南

1. 端子麵板啟動調速方法

科川變頻器KC280/KC300係列可以通過端子麵板進行啟動和調速。具體操作如下：

• 接線說明：

• 將三相電源接入變頻器的R、S、T端子。

• 將電機的U、V、W端子與變頻器的U、V、W輸出端子連接。

• 將地線接入變頻器的PE端子。

• 參數設置：

• 將P0.01設置為0，選擇鍵盤指令通道。

• 將P0.03設置為0，選擇鍵盤給定方式。

• 設置P0.07為所需的運行頻率。

• 操作方法：

• 按RUN鍵啟動變頻器。

• 按住▲鍵不放，變頻器輸出頻率增加；按住▼鍵不放，變頻器輸出頻率減少。

• 按STOP鍵停止變頻器。

2. 端子正反轉及外部電位器調速方法

• 接線說明：

• 將三相電源接入變頻器的R、S、T端子。

• 將電機的U、V、W端子與變頻器的U、V、W輸出端子連接。

• 將地線接入變頻器的PE端子。

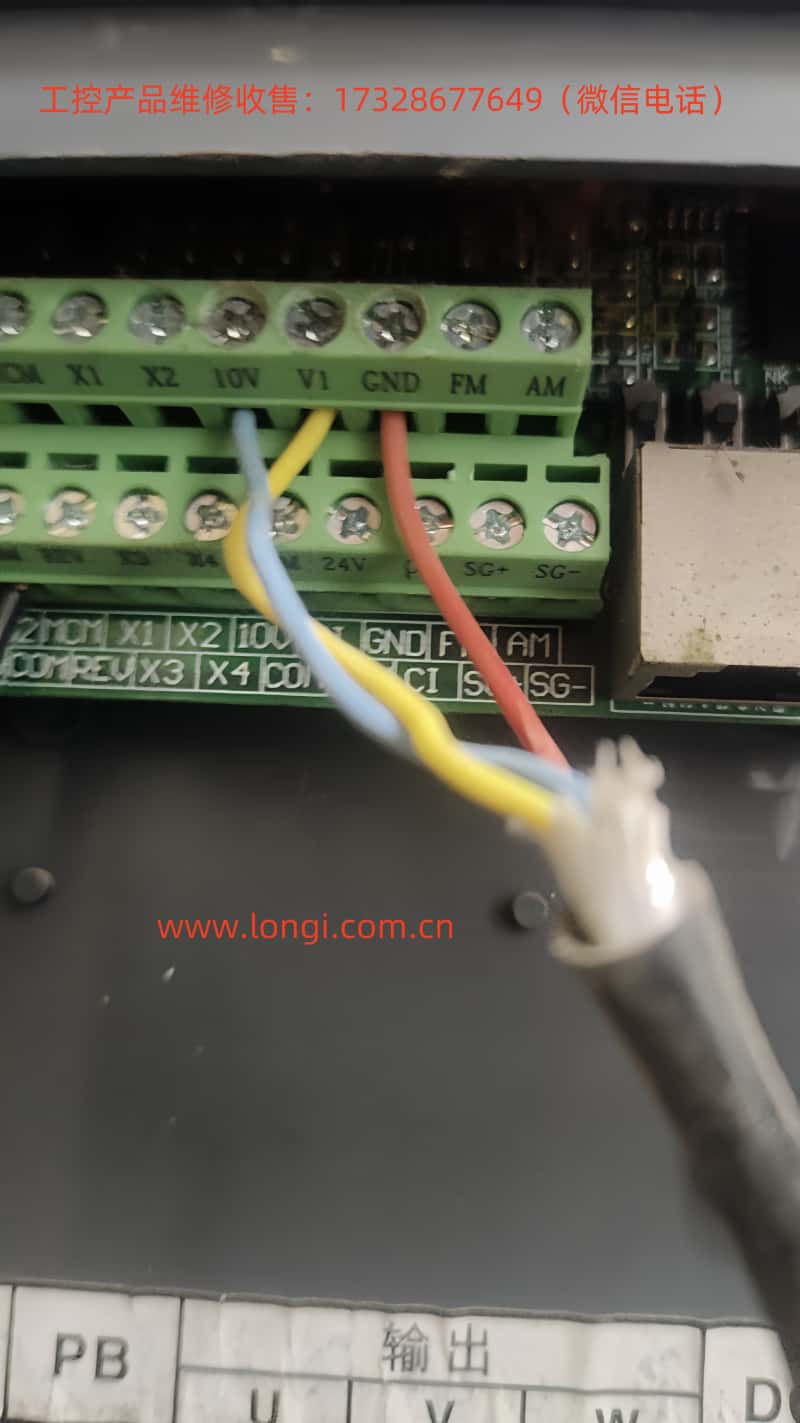

• 將外部電位器的輸出端接入變頻器的VI端子，公共端接入GND端子。

• 將正轉控製端子FWD-COM接入正轉控製信號，反轉控製端子REV-COM接入反轉控製信號。

• 參數設置：

• 將P0.00設置為1，選擇輸入端子控製方式。

• 將P0.01設置為1，選擇端子指令通道。

• 將P0.03設置為1，選擇模擬量VI設定方式。

• 設置P5.07為0，選擇兩線式控製模式。

• 操作方法：

• 僅FWD-COM閉合時，電機正轉；僅REV-COM閉合時，電機反轉；兩者同時閉合或斷開時，電機減速停車。

• 調節外部電位器，可改變變頻器的輸出頻率，從而實現調速。

二、閉環PID控製在恒壓供水上的應用

1. 參數設置

• 將P0.03設置為5，選擇PID控製設定方式。

• 將P0.13設置為3，選擇恒壓供水宏功能。

• 設置P9.00為0，選擇鍵盤預置PID給定。

• 設置P9.01為所需的PID給定值（相對值，0~100%）。

• 設置P9.02為0，選擇模擬通道VI反饋。

• 根據需要調整P9.04（比例增益）、P9.05（積分時間）和P9.06（微分時間）等PID參數，以獲得理想的控製效果。

2. 接線說明

• 將遠傳壓力表或4-20mA壓力變送器的輸出端接入變頻器的VI端子，公共端接入GND端子。

• 根據壓力表或變送器的接線要求，正確連接電源線和信號線。

3. 操作方法

• 啟動變頻器後，通過麵板的升降鍵調節PID給定值（A值）。

• 係統將根據設定的PID參數和反饋信號自動調節變頻器的輸出頻率，以保持供水壓力恒定。

三、故障代碼分析和解決方法

科川變頻器KC280/KC300係列在運行時可能會出現各種故障代碼，以下是一些常見故障代碼及其分析和解決方法：

• FL（逆變單元故障）：

• 可能原因：加速太快、IGBT內部損壞、幹擾引起誤動作、接地不良等。

• 解決方法：增大加速時間、檢查並排除幹擾源、檢查接地是否良好等。

• OC（過電流故障）：

• 可能原因：加速或減速太快、負載慣性轉矩大、電網電壓偏低、變頻器功率偏小等。

• 解決方法：增大加速或減速時間、選用功率更大的變頻器、檢查電網電壓等。

• OU（過電壓故障）：

• 可能原因：輸入電壓異常、減速太快、負載慣量大等。

• 解決方法：檢查輸入電源、增大減速時間、外加合適的能耗製動組件等。

• LU（母線欠壓故障）：

• 可能原因：電網電壓偏低。

• 解決方法：檢查電網輸入電源。

• OL（過載故障）：

• 可能原因：電網電壓過低、電機額定電流設置不正確、電機堵轉或負載突變過大等。

• 解決方法：檢查電網電壓、重新設置電機額定電流、檢查負載等。

在使用科川變頻器KC280/KC300係列時，應嚴格按照說明書進行接線和參數設置，並定期對變頻器進行維護和保養，以確保其正常運行和延長使用壽命。同時，對於出現的故障代碼，應及時分析原因並采取相應的解決措施，以保證生產過程的順利進行。
