在處理如佳靈變頻器 JP6C-9這樣複雜的電子設備時，遇到開關電源故障可能會令人感到既沮喪又具有挑戰性。本文詳細介紹了一個具體案例的診斷與維修過程，該案例中操作麵板在開機後無任何信息顯示，而主電路輸入輸出端的電阻檢查均顯示正常。故障根源被確定為控製板開關電源故障，並伴有電源負載異常的跡象。

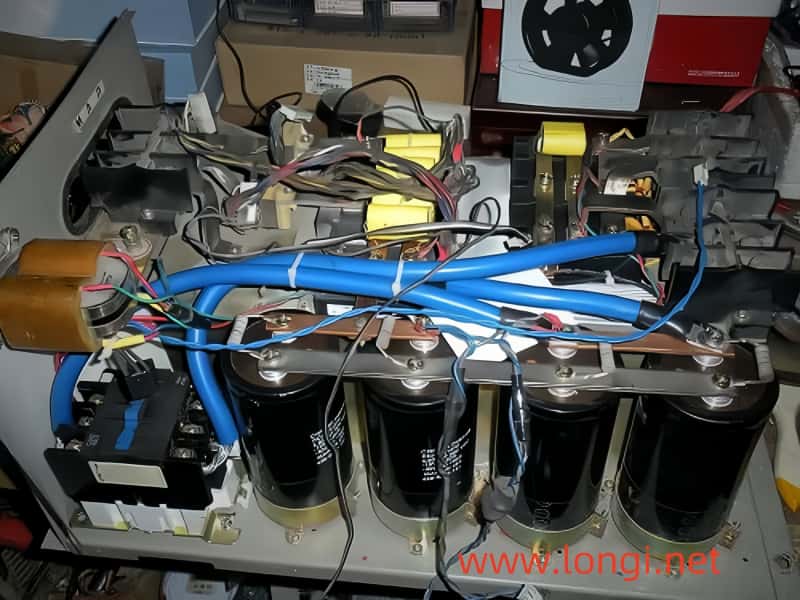

初步觀察與症狀分析
初步檢查時，最明顯的症狀是操作麵板完全無顯示。鑒於主電路端子的電阻檢查均（jun1）在正常範圍內，顯然問題不在於主電源輸送，而在於控製電路。同時，設備啟動時發出的間歇性哢噠聲，表明電源啟動存在困難，這進一步縮小了潛在故障範圍。根據經驗，此類聲音往往預示著與電源負載異常相關的問題。
係統診斷
診斷的第一步是檢查每個電源段的整流、濾波和負載電路。這些組件對於確保電源平穩、穩定輸送至關重要。經過徹底檢查，這些電路中未發現異常，從而排除了常見的故障點。
接下來，嚐試隔離並斷開高電流電源分支，包括冷卻風扇電源、逆變器驅動電源和操作麵板顯示電源。這種隔離技術通常能有效定位造成過載的分支。然而，即使斷開了這些分支，問題仍然存在，這表明故障更深層地植根於核心電源電路中。
深入探究開關變壓器電路
在基本電路被排除後，注意力轉向電源供應中更複雜的組件，特別是與開關變壓器初級繞組相關的峰值電壓吸收網絡。該網絡通常由並聯的電阻和電容以及串聯的二極管組成，在開關管截止期間保護其免受異常峰值電壓的影響。
使用指針式萬用表測量二極管的正向和反向電阻時，發現兩個方向上的讀數均為15歐姆，這一異常促使對二極管進行了更仔細的檢查。拆解並單獨測試後，二極管功能正常，表明問題出在網絡的其他部分。
通過細致的目視檢查，發現峰值電壓吸收網絡中的電容器存在細微裂紋。進一步測試證實，這個標稱2kV 103的電容器已損壞並短路。這一發現至關重要，因為電容器的故障對開關變壓器的運行產生了重大影響。
電容器故障影響分析
在正常工作狀態下，峰值電壓吸收網絡在開關管導通期間吸收能量，然後在管截止期間通過二極管安全放電。這一機製防止了過高的電壓尖峰損壞開關管。然而，電容器短路導致開關變壓器的初級繞組實際上與二極管並聯。因此，導通期間積累的能量迅速放電，無法存儲必要的振蕩能量。
此外，二極管對開關變壓器構成了過大的負載，阻礙了其啟動電源供應序列的能力。電容器短路導致啟動困難的這種不尋常表現相對罕見，這強調了在進行此類故障排除時細致檢查組件的重要性。
維修與恢複
確定故障電容器後，維修過程包括用相同規格的新電容器進行更換。更換後，再次開機，操作麵板如期亮起，表明維修成功。開關電源現在恢複正常工作，不再出現之前的啟動困難。
結論
本案例研究展示了診斷和維修開關電源故障，特別是像佳靈變頻器JP6C-9這樣複雜設備中的故障所涉及的複雜性。它強調了采用係統方法、徹底檢查組件和使用適當診斷工具的重要性。通過了解每個組件的功能及其在整體係統中的作用，技術人員可以有效地定位並解決即使是最棘手的問題，從而確保電子設備的可靠運行。
