一、貝士德變頻器FC300麵板功能介紹及參數設置

1.1 操作麵板功能介紹

貝士德變頻器FC300的操作麵板上配備了多個功能按鍵，包括ESC、ENT、MF、>>、↑、↓、STOP/RESET等，每個按鍵都有其特定的功能：

• ESC：退出當前設置或取消當前操作。

• ENT：確認當前設置或進入下一步操作。

• MF：多功能鍵，根據上下文具有不同功能。

• >>：用於在菜單或參數之間切換。

• ↑和↓：用於調整參數值或滾動菜單。

• STOP/RESET：停止變頻器運行或複位故障狀態。

1.2 初始化參數及上傳下載參數

貝士德變頻器FC300支持參數的初始化、上傳和下載，這些操作主要通過參數P087來完成。

• 初始化參數：將P087設置為1，按下ENT鍵確認，即可恢複變頻器到出廠設置。

• 上傳參數：將P087設置為4，確保變頻器與計算機連接正確，通過專用軟件上傳當前參數設置。

• 下載參數：將P087設置為5，同樣確保連接正確，通過軟件下載參數到變頻器。

1.3 設置與消除密碼

為了保護變頻器設置不被隨意更改，貝士德FC300支持密碼保護功能。

• 設置密碼：在P086中設置新密碼，然後在P087中選擇2以記憶密碼。

• 消除密碼：在P086中輸入當前密碼，然後在P087中選擇3以清除密碼。

二、端子啟動停止、電位器調速及正反轉控製

2.1 端子啟動停止與電位器調速

要實現通過端子啟動停止變頻器以及通過電位器調速，需要正確接線並設置相關參數。

• 接線：將啟動和停止信號分別接到變頻器的X1和X3端子（或其他指定端子，具體參考手冊）。電位器則接到AVI或ACI端子，用於模擬量調速。

• 參數設置：

• 將P064設置為1，選擇外部端子控製。

• 設置AVI或ACI端子的功能，例如將P091的X1功能選擇為“正轉啟動”，X3為“停止”。

• 根據需要調整P053等參數，設置模擬量調速的範圍和方式。

2.2 端子實現正反轉控製

要實現通過端子控製變頻器的正反轉，同樣需要正確接線和參數設置。

• 接線：將正轉和反轉信號分別接到變頻器的X1和X2端子（或其他指定端子）。

• 參數設置：

• 確保P064設置為支持外部端子控製。

• 設置X1和X2端子的功能，例如將P091的X1功能選擇為“正轉”，X2為“反轉”。

• 根據需要調整P066等參數，確保允許電機反轉。

三、HOC與OC故障區別及解決方法

3.1 HOC與OC故障區別

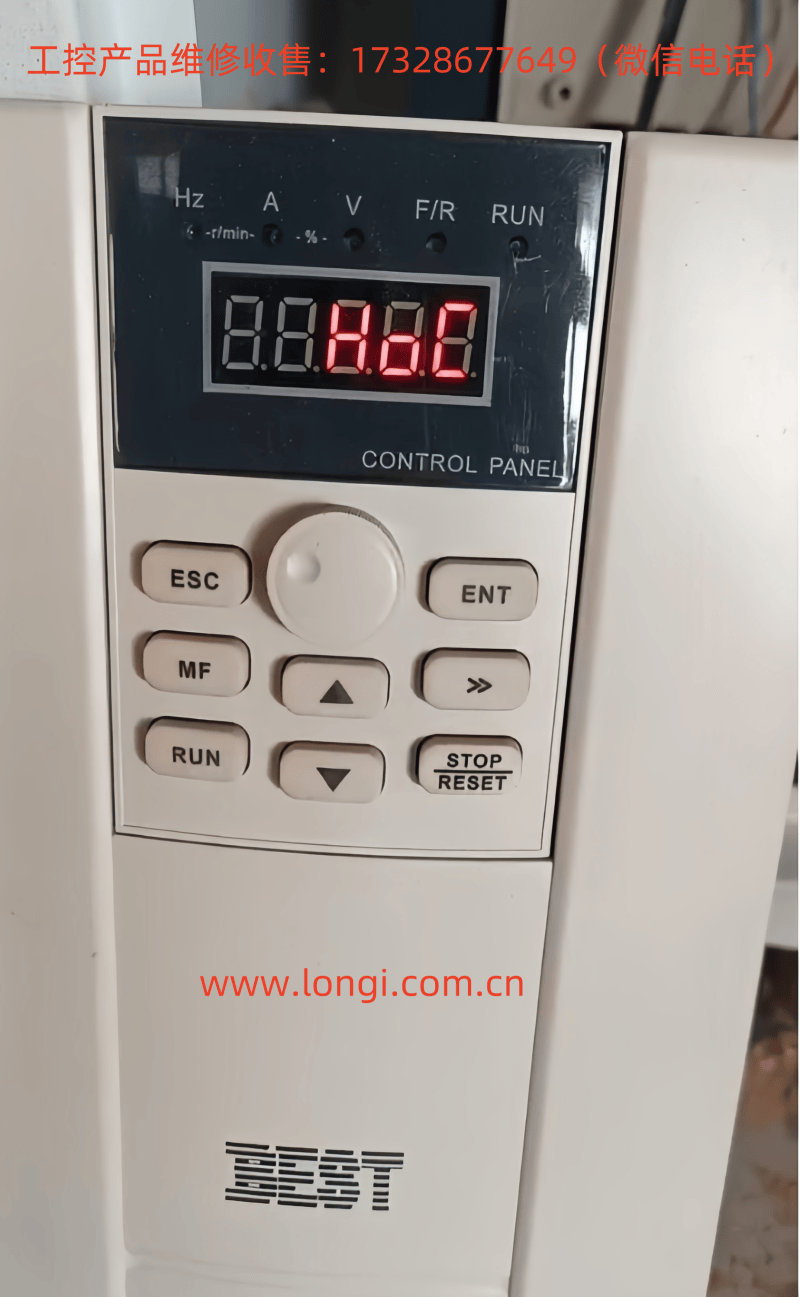

• HOC故障：通常指變頻器的逆變模塊損壞導致的過流故障。這種故障較為嚴重，可能伴隨有變頻器內部元件的損壞。

• OC故障：一般指的是輸出側過流故障，可能是由於電機堵轉、負載過重、加速時間設置過短等原因引起的。

3.2 故障解決方法

• HOC故障解決：

1. 檢查逆變模塊：確認逆變模塊是否損壞，如有必要更換新模塊。

2. 檢查驅動電路：檢查驅動電路是否正常，排除驅動故障。

3. 聯係廠家：如果問題複雜或無法解決，建議聯係貝士德廠家進行維修或更換。

• OC故障解決：

1. 檢查電機和負載：確認電機是否堵轉，負載是否過重，適當調整負載或電機參數。

2. 調整加速時間：增加加速時間，避免電機啟動時的瞬間過流。

3. 檢查接線：確認電機和變頻器之間的接線是否正確，排除接線錯誤引起的故障。

4. 複位變頻器：按下STOP/RESET鍵複位變頻器，嚐試重新啟動。

四、總結

貝士德變頻器FC300作為一款高性能變頻器，其操作麵板功能豐富，參數設置靈活，能夠滿足各種複雜工況下的控製需求。通過正確接線和參數設置，可以實現端子啟動停止、電位器調速以及正反轉控製等功能。同時，對於常見的HOC和OC故障，用戶應能夠根據故障現象快速判斷並采取相應措施進行解決，以確保變頻器的正常運行。在使用過程中，用戶應嚴格遵循手冊中的安全注意事項和操作規程，確保人身和設備安全。
