一、伺服單元基本操作與參數設置

1. 恢複出廠設置與參數備份

• 恢複出廠設置：要恢複伺服單元的默認參數設置，首先輸入修改電機參數專用密碼PA0=385，然後根據電機型號查找對應的代碼（參考附錄A），將代碼輸入參數PA1。最後，執行參數恢複操作。

• 參數備份：為了防止參數錯誤修改，可以將當前參數備份到EEPROM的備份區。通過操作麵板選擇參數管理菜單中的“參數備份”選項，完成備份操作。需要恢複時，選擇“恢複備份”即可。

2. 設置電機型號選擇參數

• 電機型號選擇：通過設置參數PA1來選擇適配的電機型號。輸入正確的電機型號代碼後，伺服單元將自動加載相應的默認參數。

3. 點動啟動與停止

• 點動操作：在菜單中選擇點動運行方式（PA4=3），設置點動速度（PA21），並確保PA98=1以強製內部使能。隨後，通過操作麵板的“+”和“-”鍵來控製電機的正反轉啟動和停止。

4. 參數優化

• 速度環和電流環優化：速度環比例增益（PA5）和積分係數（PA6）的調整影響伺服係統的響應速度和穩定性。電流環濾波器係數（PA7）和速度反饋濾波係數（PA8）的調整則影響電流的平穩性和速度反饋的響應速度。這些參數需要根據具體的電機型號和負載情況進行適度調整，以達到最佳性能。

二、位置模式控製下的接線與參數設置

1. 接線說明

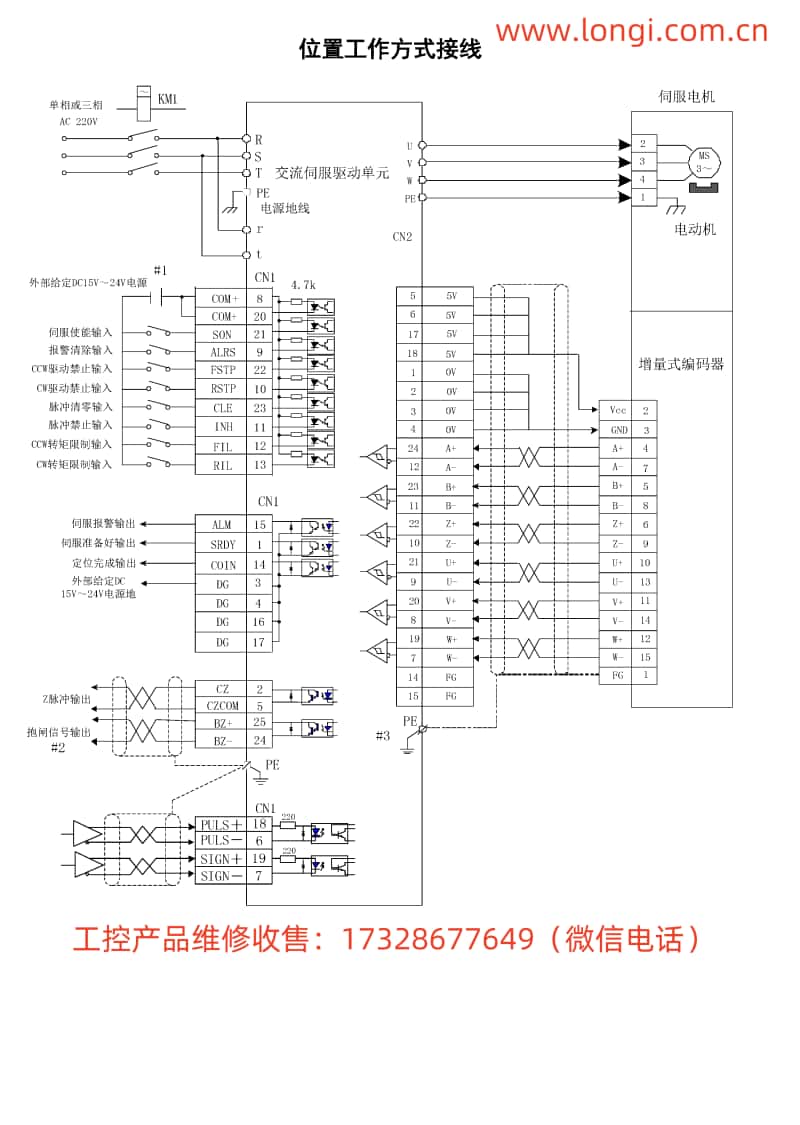

• 位置模式接線：主要連接包括電源輸入（R、S、T）、電機輸出（U、V、W）、控製電源（r、t）、編碼器反饋（CN2接口）以及控製信號（CN1接口）。具體端子連接請參考手冊中的接線圖。

2. 正反轉控製

• 正反轉實現：通過控製信號CN1的PULS+、PULS-和SIGN+、SIGN-端子輸入脈衝和方向信號，或者通過CCW脈衝和CW脈衝來實現電機的正反轉控製。具體設置參數PA14來選擇脈衝輸入模式（脈衝+方向或CCW/CW脈衝）。

3. 關鍵參數設置

• 位置指令電子齒輪比：通過設置參數PA12（脈衝指令倍乘係數）和PA13（脈衝指令分頻係數）來調整電子齒輪比，以匹配不同的脈衝源和控製分辨率。

• 位置指令脈衝輸入方式：參數PA14設置為0表示脈衝+方向模式，設置為1表示CCW/CW脈衝模式。

• 位置到達信號：通過設置參數PA16來設定位置到達範圍脈衝數，當位置偏差計數器內的剩餘脈衝數小於或等於此值時，COIN信號輸出ON。

三、故障代碼與解決方法

1. 故障代碼列表及含義

• Err-1：超速，表示伺服電機速度超過設定值。

• Err-2：主電路過壓，表示主電路電源電壓過高。

• Err-3：主電路欠壓，表示主電路電源電壓過低。

• Err-4：位置超差，表示位置偏差計數器的數值超過設定值。

• Err-9：編碼器故障，表示編碼器信號錯誤。

• Err-11：IPM模塊故障，表示IPM智能模塊故障。

• Err-12：過電流，表示電機電流過大。

• Err-13：過載，表示伺服單元及電機過載。

2. 解決方法

• Err-1：檢查控製電路板、電機編碼器、輸入指令脈衝頻率及電子齒輪比設置，或調整負載轉動慣量比率。

• Err-2：檢查供電電源、製動電阻接線及內部製動電阻或電路，或降低起停頻率和負載慣量。

• Err-3：確認主回路電源接線、電源電壓、電源容量及散熱器狀態。

• Err-4：檢查脈衝指令頻率、電子齒輪比設置、負載慣量、電機編碼器及其連接情況，或調整速度環和位置環增益。

• Err-9：檢查編碼器連接器和信號線焊接情況，縮短編碼器電纜長度，或更換電機編碼器。

• Err-11：更換伺服單元、檢查製動電阻接線、調整電流環參數或減小負載慣量。

• Err-12：減小負載、檢查接地情況或更換電機。

• Err-13：調整速度環增益、增加加/減速時間、減小負載慣量或更換大功率伺服單元和電機。

四、伺服係統科學使用流程

1. 係統安裝與接線：按照手冊中的安裝說明和接線圖正確安裝伺服單元和電機，確保所有接線正確無誤。

2. 參數設置與調試：根據所使用的電機型號設置相應的參數，並進行必要的調試，包括速度環、電流環等關鍵參數的優化。

3. 功能測試：在空載條件下進行手動、點動、速度方式和位置方式的運行測試，確保伺服係統能夠正常工作。

4. 負載運行：在確認伺服係統空載運行正常後，連接負載進行帶負載運行測試，並監控電機的運行狀態和性能指標。

5. 故障處理與維護：在使用過程中，如遇到報警或故障，根據手冊中的故障代碼和處理方法進行排查和解決。同時，定期進行伺服單元和電機的維護與保養，確保其長期穩定運行。

通過以上步驟，可以確保廣州數控伺服單元DA98A的科學使用和維護，提高生產效率和設備可靠性。
