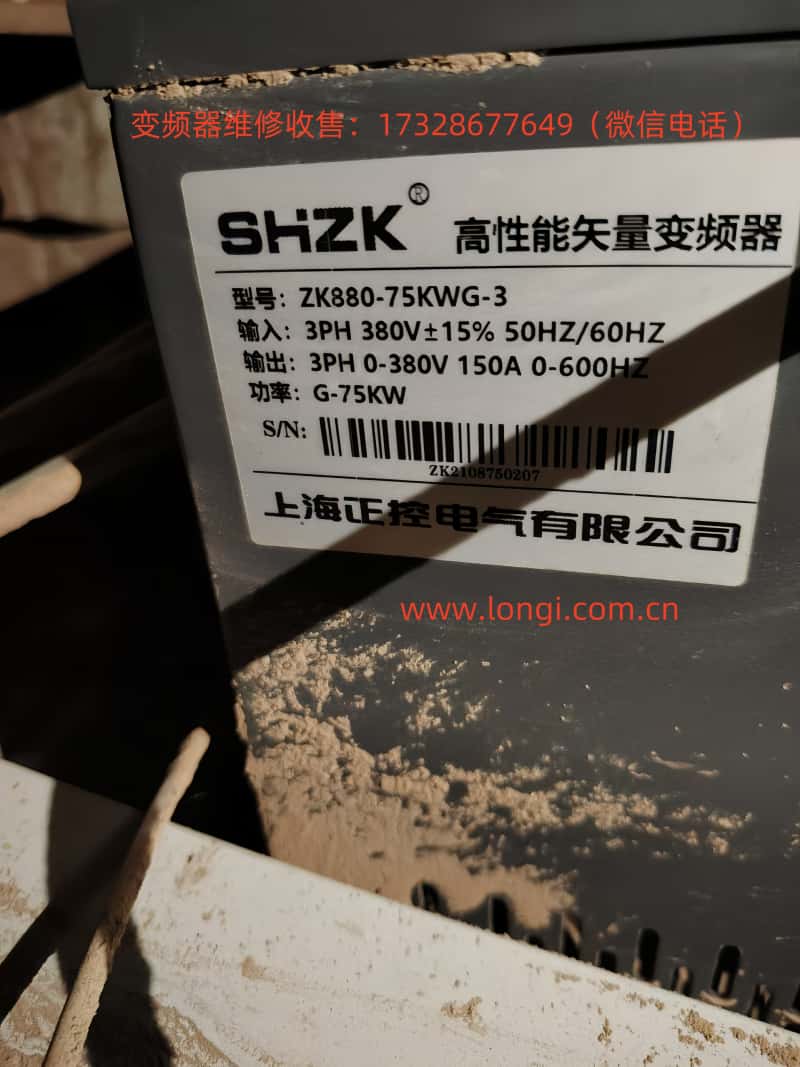

正控變頻器ZK880係列使用指南

一、操作麵板功能介紹

正控變頻器ZK880係列的操作麵板提供了直觀的操作界麵，便於用戶進行參數設置和監控。主要按鍵功能如下：

• PRG編程鍵：用於進入或退出參數設置菜單。

• ENT確認鍵：用於確認參數設置或進入下一級菜單。

• ▲增加鍵和▼減小鍵：用於調整參數值。

• SHIFT右移鍵：在參數設置時，用於選擇參數的修改位。

• RUN啟動鍵：用於啟動變頻器運行。

• STOP/RES停止/複位鍵：用於停止變頻器運行或在故障狀態下進行複位操作。

• JOB多功能鍵：根據功能碼F7-01的設置，可實現多種功能切換。

二、參數設置方法

1. 加減速時間設置

• 加速時間：通過功能碼F0-17設置，範圍為0.00s~65000s。

• 減速時間：通過功能碼F0-18設置，範圍為0.00s~65000s。

2. 啟動頻率設置

• 通過功能碼F6-03設置啟動頻率，範圍為0.00Hz~10.00Hz。

3. 上限頻率和最大頻率設置

• 上限頻率：通過功能碼F0-12設置，範圍為下限頻率F0-14到最大頻率F0-10。

• 最大頻率：通過功能碼F0-10設置，範圍為50.00Hz~3200Hz。

4. 最小頻率設置

• 通過功能碼F0-14設置，範圍為0.00Hz到上限頻率F0-12。

5. 電流和功率設置

• 電流和功率參數通常由變頻器根據電機參數自動計算得出，用戶無需直接設置。但可通過監控參數（如U0-04輸出電流、U0-05輸出功率）進行查看。

6. 恢複初始化參數

• 在停機狀態下，按住PRG編程鍵和ENT確認鍵不放，同時上電，待變頻器顯示“CL”後鬆開按鍵，即可完成參數初始化。

三、端子啟動和正反轉控製

1. 端子啟動

• 將功能碼F0-02設置為1（端子命令通道），然後通過外部觸點閉合相應的多功能輸入端子（如X1/DI1正轉運行、X2/DI2反轉運行）來實現變頻器的啟動和停止。

2. 正反轉控製

• 通過外部觸點分別閉合X1/DI1（正轉運行）和X2/DI2（反轉運行）端子，即可實現電機的正反轉控製。

四、外部電位器調速

• 將功能碼F0-03設置為2（AI1模擬量輸入），然後將外部電位器的輸出連接到變頻器的AI1端子，通過調節電位器的阻值即可改變變頻器的輸出頻率，實現調速功能。

ERR13故障處理方法

一、ERR13故障機理

ERR13故障代表“輸出缺相”，通常是由於變頻器輸出端三相電壓不平衡或某一相電壓缺失引起的。具體原因可能包括：

• 輸出端接線鬆動或接觸不良。

• 電機內部繞組損壞或斷線。

• 變頻器輸出模塊故障。

二、ERR13故障解決方法

1. 檢查輸出端接線

• 首先檢查變頻器輸出端（U、V、W）與電機之間的連接是否牢固可靠，確保每根線都接觸良好。

2. 檢查電機繞組

• 使用萬用表測量電機繞組的電阻值，確保三相繞組電阻值平衡。如發現某一相電阻值異常，則可能是電機內部繞組損壞或斷線，需更換電機。

3. 檢查變頻器輸出模塊

• 如接線和電機均無問題，則可能是變頻器輸出模塊故障。此時需聯係專業維修人員進行檢修或更換輸出模塊。

4. 重啟變頻器

• 在排除以上故障後，嚐試重啟變頻器，看是否能恢複正常運行。如仍出現ERR13故障，則需進一步深入檢查。

三、預防措施

• 定期檢查變頻器輸出端的接線情況，確保連接牢固可靠。

• 定期對電機進行維護保養，檢查電機繞組是否正常。

• 避免變頻器長時間過載運行，以減少對輸出模塊的損傷。

通過以上方法，可以有效解決正控變頻器ZK880係列出現的ERR13故障，並確保變頻器的正常運行。在實際應用中，用戶應根據具體情況靈活運用這些方法和技巧，以提高設備的可靠性和穩定性。
