一、操作麵板功能介紹及密碼設置

吉泰科變頻器GK600係列的操作麵板是其核心的人機交互界麵，提供了參數設置、運行狀態顯示等功能。操作麵板上的主要指示燈和按鍵功能如下：

• 指示燈：包括頻率指示、電流指示、電壓指示、轉速指示等，用於顯示當前變頻器的運行狀態。

• 按鍵：包括RUN（運行）、STOP/RESET（停止/複位）、MF（多功能鍵）等，用於控製變頻器的啟停及參數設置。

設置密碼與解除密碼

為了保護變頻器參數不被隨意更改，用戶可以通過設置密碼來限製訪問。具體操作如下：

1. 設置密碼：

• 進入功能碼A0-00，輸入四位非零密碼並按ENT確認。

• 在10秒內再次輸入相同密碼確認，設置成功後顯示“P-Set”。

• 若連續5分鍾內無按鍵操作或完全斷電後再上電，密碼自動生效。

2. 解除密碼：

• 進入功能碼A0-00，輸入原四位密碼。

• 兩次輸入0000並按ENT確認，密碼清除成功並顯示“P-Set”。

初始化參數

用戶可以通過初始化功能將變頻器參數恢複到出廠設置。具體操作如下：

• 進入功能碼A0-03，將其設置為2（將所有功能碼組參數恢複為出廠值，不含電機參數）或3（將所有功能碼組參數恢複為出廠值，含電機參數），按ENT確認後參數即被初始化。

二、端子正反轉啟動停止與電位器外部給定調速

端子正反轉啟動停止

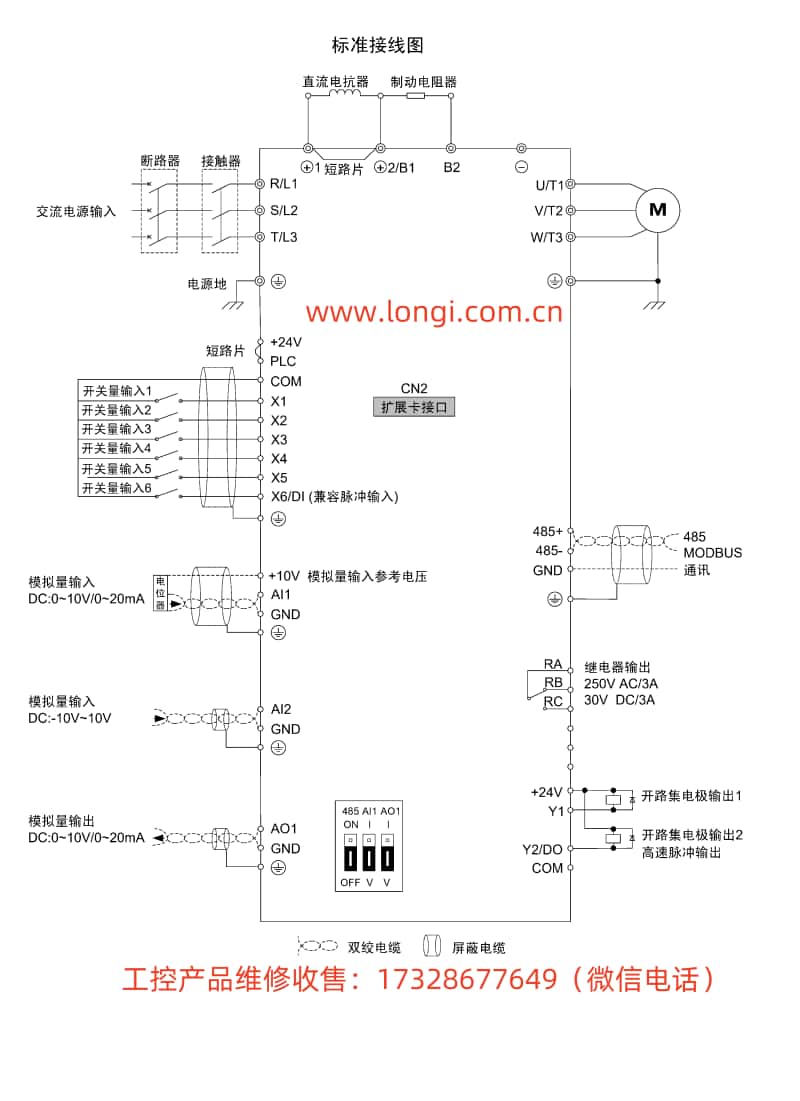

GK600係列變頻器支持通過端子實現正反轉啟動停止功能。具體設置和接線如下：

1. 參數設置：

• 進入C0組功能碼，設置端子X1、X2、X3、X4的功能為正轉點動、反轉點動、正轉運行、反轉運行等。

• 設置C0-00為0（沿觸發+電平有效）或1（電平有效），根據實際需求選擇。

2. 接線：

• 將外部控製信號接入對應的正反轉啟動停止端子。

電位器外部給定調速

通過電位器可以實現外部給定調速功能。具體設置和接線如下：

1. 參數設置：

• 進入b0組功能碼，將頻率主給定方式b0-01設置為2（模擬輸入AI1）。

• 確保AI1端子已正確連接電位器，並通過跳線選擇電壓或電流輸入。

2. 接線：

• 將電位器的三個引腳分別接入AI1端子的正、負及地端。

三、擺頻功能與定長控製

擺頻功能

擺頻功能用於在設定頻率上下波動運行，適用於需要周期性變頻的場合。具體參數設置如下：

• 進入F3組功能碼，將F3-00設為1（選擇擺頻功能）。

• 設置F3-01擺頻運行方式、F3-02擺頻預置頻率、F3-03擺頻預置頻率保持時間、F3-04擺頻幅值等參數。

定長控製

定長控製用於根據設定的長度自動停機。具體接線和參數設置如下：

1. 接線：

• 將長度計數脈衝信號接入X6/DI端子。

• 確保外部長度傳感器或脈衝發生器已正確連接。

2. 參數設置：

• 進入F3組功能碼，設置F3-08設定長度單位、F3-09設定長度等參數。

• 確保C0-06已將X6/DI端子功能設置為長度計數。

四、故障代碼分析

GK600係列變頻器具有完善的故障保護功能，當檢測到異常時會顯示相應的故障代碼。用戶可根據故障代碼快速定位問題原因，並采取相應措施。常見的故障代碼及其含義如下：

• oC1/oC2/oC3：分別表示加速過流、恒速過流、減速過流故障。

• ov1/ov2/ov3：分別表示加速過壓、恒速過壓、減速過壓故障。

• FAL：表示IGBT模塊保護故障。

• oL1/oL2：分別表示變頻器過載、電機過載故障。

• ISF：表示輸入電源異常故障。

用戶可根據手冊中的故障代碼表詳細分析故障原因，並進行相應的維修處理。

五、總結

吉泰科變頻器GK600係列用戶手冊詳細介紹了變頻器的操作麵板功能、參數設置、端子接線及故障代碼分析等內容。通過本文的指南，用戶可以快速掌握變頻器的基本操作、實現正反轉啟動停止及外部給定調速功能、配置擺頻及定長控製參數，並能根據故障代碼快速定位和解決故障問題。希望本文能對用戶在使用GK600係列變頻器時提供有力的幫助。
