安川變頻器A1000係列用戶手冊使用指南

安川變頻器A1000係列是一款高性能矢量控製變頻器，廣泛應用於各類工業控製領域。本文旨在為用戶提供一份詳細的使用指南，涵蓋操作麵板功能說明、密碼設置與消除、參數初始化設置、外部端子啟動停止與電位器調速功能設置，以及常見故障代碼及處理方法。

一、操作麵板（操作器）功能說明

安川變頻器A1000係列的操作麵板集成了多種功能，便於用戶進行參數設置和狀態監控。以下是操作麵板的主要功能說明：

1. 顯示與操作：操作麵板上設有LED顯示屏和多個操作鍵，包括“LOCAL/REMOTE”鍵、“STOP”鍵等，用戶可通過這些鍵進行本地或遠程操作，以及停止變頻器運行。

2. 密碼設置與消除：

• 設置密碼：進入參數設置模式後，通過設定A1-04（密碼）和A1-05（密碼的設定）來設置密碼。具體步驟為：首先按下“ESC”鍵進入參數設置模式，然後選擇A1-05並輸入密碼值，最後按下“ENTER”鍵確認。

• 消除密碼：若要消除已設置的密碼，可將A1-04（密碼）設定為與A1-05（密碼的設定）相同的值，然後再次進入參數設置模式，將A1-04和A1-05均設定為0。

3. 參數初始化設置：通過設定A1-03（初始化）來選擇不同的初始化方式。常用選項包括：

• 1110：根據用戶設定進行初始化，將參數恢複為用戶保存的值。

• 2220：2線製順控的初始化，恢複為2線製順控的出廠設定。

• 3330：3線製順控的初始化，恢複為3線製順控的出廠設定。

• 5550：oPE04的複位，用於更換拆裝式端子排後的參數複位。

二、外部端子啟動停止與電位器調速功能設置

要實現安川變頻器A1000係列的外部端子啟動停止和電位器調速功能，需進行以下參數和接線設置：

1. 參數設置：

• 將b1-01（運行指令選擇1）設定為2，選擇外部端子運行指令。

• 將b1-02（運行指令選擇2）設定為0，選擇正轉/停止、反轉/停止的2線製順控方式（或根據實際需要選擇其他方式）。

• 將H1-01和H1-02分別設定為40和41，將S1和S2端子分配為正轉和反轉運行指令輸入。

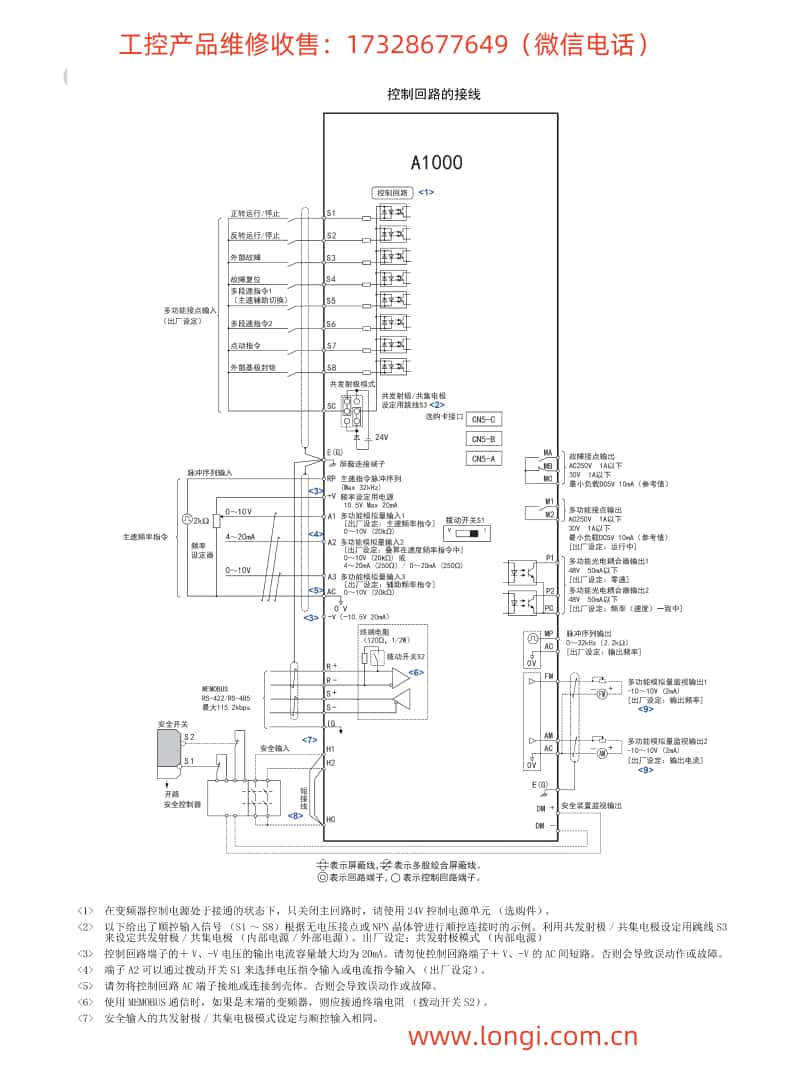

2. 接線設置：

• 將外部啟動/停止按鈕分別連接到S1和S2端子上。

• 將電位器的中心抽頭連接到變頻器的公共端（如0V），電位器的兩端分別連接到變頻器的模擬量輸入端子（如A1和+V或-V），實現電位器調速功能。

三、常見故障代碼及處理方法

安川變頻器A1000係列在運行時可能會遇到各種故障，以下是部分常見故障代碼及其含義和處理方法：

1. oL1（電機過載）：

• 含義：電機電流超過額定值，導致過載保護動作。

• 處理方法：檢查電機負載是否過大，調整負載或增大電機容量；檢查電機接線是否正確，避免線間短路；檢查變頻器參數設置，確保電機參數與實際電機匹配。

2. Uv1（主回路欠電壓）：

• 含義：主回路直流電壓低於設定值。

• 處理方法：檢查電源電壓是否穩定，確保電源電壓在允許範圍內；檢查電源接線是否牢固，避免接觸不良；檢查變頻器內部電容是否老化或損壞。

3. oH1（變頻器過熱）：

• 含義：變頻器內部溫度過高，導致過熱保護動作。

• 處理方法：檢查變頻器安裝環境，確保通風良好；檢查變頻器散熱片是否清潔，避免灰塵堆積；檢查冷卻風扇是否正常工作，如有故障及時更換。

4. oPE03（多功能輸入的選擇不當）：

• 含義：多功能輸入端子的功能分配存在衝突或錯誤。

• 處理方法：檢查H1-01至H1-08的參數設置，確保每個端子的功能分配正確且沒有重複；檢查是否有未使用的端子被錯誤地分配了功能。

5. Er-11（電機速度故障）：

• 含義：在進行旋轉型自學習時，電機速度異常。

• 處理方法：檢查電機與變頻器的連接是否正確；檢查PG（編碼器）的接線和設置是否正確；在連接電機和機械係統的情況下重新進行自學習。

以上僅是部分常見故障代碼及其處理方法，實際使用中可能還會遇到其他故障。用戶應參考變頻器用戶手冊中的故障代碼表，根據具體的故障代碼和含義采取相應的處理措施。同時，定期進行變頻器的維護和檢查也是預防故障發生的重要手段。
