引言

ABB變頻器ACS880係列是一款高性能的傳動係統，廣泛應用於各種工業場合。為了確保用戶能夠高效、安全地使用該產品，本文詳細介紹了ACS880係列的操作麵板（控製盤）功能、外部控製設置方法以及故障代碼的意義和解決方案。

一、操作麵板（控製盤）功能說明

1.1 恢複出廠設置

在某些情況下，您可能需要將變頻器恢複到出廠設置。具體操作步驟如下：

1. 進入主菜單：按下控製盤上的“Menu”（菜單）鍵，然後使用箭頭鍵選擇“System Info”（係統信息）。

2. 選擇恢複出廠設置：在係統信息菜單中，選擇“Reset to Factory Settings”（恢複出廠設置）選項。

3. 確認操作：係統會提示您確認此操作。使用箭頭鍵選擇“Yes”並按下“Enter”（確認）鍵。

1.2 設置密碼

為了保護變頻器的設置不被未經授權的人員更改，您可以設置密碼。具體操作步驟如下：

1. 進入參數設置：按下“Menu”鍵，選擇“Parameter”（參數）菜單。

2. 選擇密碼設置：在參數菜單中，選擇“Password”（密碼）選項。

3. 輸入密碼：使用數字鍵輸入您想要設置的密碼，然後按下“Enter”鍵確認。

1.3 消除密碼

如果您需要消除已設置的密碼，可以按照以下步驟操作：

1. 進入密碼設置：與設置密碼的步驟相同，首先進入“Parameter”（參數）菜單，然後選擇“Password”（密碼）選項。

2. 輸入密碼並消除：在密碼設置界麵，輸入當前密碼，然後選擇“Clear Password”（清除密碼）選項並按下“Enter”鍵確認。

二、外部控製設置

2.1 啟動/停止控製

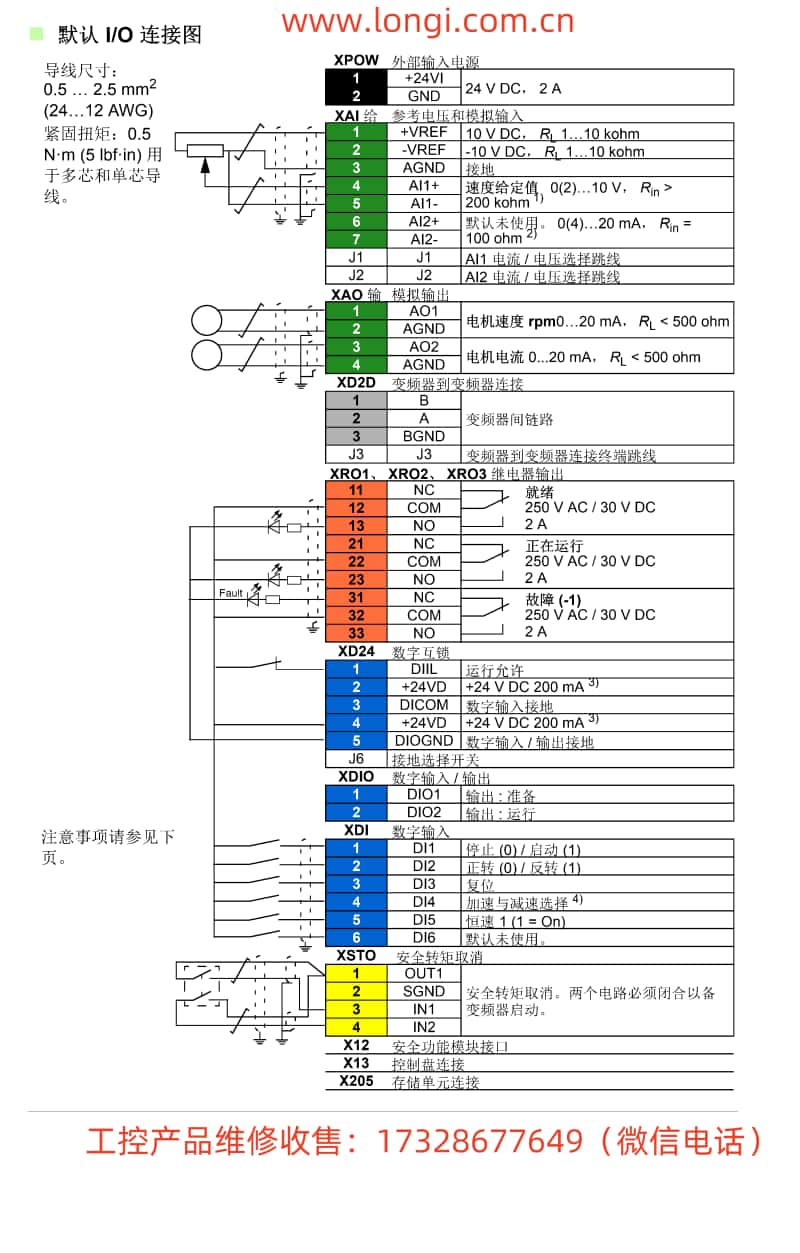

要通過外部控製啟動/停止變頻器，您需要正確接線到相應的端子。通常，這些端子包括啟動、停止和方向控製端子。具體接線步驟如下：

1. 確定端子位置：參考變頻器的硬件手冊，找到啟動（Start）、停止（Stop）和方向（Direction）控製端子。

2. 接線：使用適當的電纜將啟動和停止信號源（如按鈕或繼電器）分別連接到對應的啟動和停止端子。方向控製端子則連接到用於控製電機旋轉方向的信號源。

3. 配置參數：通過控製盤或Drive Composer PC工具，配置相關參數以啟用外部控製模式。

2.2 通過外部電位器調速

要通過外部電位器調速，您需要連接一個可調電阻器（電位器）到變頻器的模擬輸入端子。具體步驟如下：

1. 確定模擬輸入端子：參考硬件手冊，找到用於接收速度給定信號的模擬輸入端子（如AI1或AI2）。

2. 接線：將電位器的輸出端連接到模擬輸入端子，同時將電位器的另一端連接到適當的參考電位（如地或電源負極）。

3. 配置參數：通過控製盤或Drive Composer PC工具，將速度給定源設置為對應的模擬輸入端子（如AI1或AI2），並調整相關參數以適應電位器的輸出範圍。

三、故障代碼的意義和分析方法

3.1 故障代碼的意義

ABB變頻器ACS880係列會在發生故障時顯示相應的故障代碼。這些代碼用於指示故障的具體類型和位置，從而幫助用戶快速定位和解決問題。例如：

• 代碼7310：表示超速故障，即電機速度超過了設定的最大速度限製。

• 代碼3381：表示輸出缺相故障，即變頻器檢測到電機或輸出電纜存在缺相情況。

3.2 分析方法和解決方案

當變頻器顯示故障代碼時，您可以按照以下步驟進行分析和解決：

1. 查看故障代碼：記錄變頻器顯示的故障代碼。

2. 參考故障跟蹤表：在固件手冊或相關文檔中查找故障跟蹤表，根據代碼查找對應的故障描述和可能的原因。

3. 檢查相關部件：根據故障描述和可能的原因，檢查相關的電氣部件、電纜連接和參數設置。

4. 采取相應的解決措施：如更換損壞的部件、重新接線或調整參數設置等。

5. 複位變頻器：在解決問題後，通過控製盤或外部複位信號複位變頻器以清除故障狀態。

結論

本文詳細介紹了ABB變頻器ACS880係列的操作麵板功能、外部控製設置方法以及故障代碼的意義和解決方案。通過遵循本文提供的指南，用戶可以更加高效、安全地使用該產品，確保工業傳動係統的穩定運行。希望本文對用戶在實際應用中有所幫助。
