ABB變頻器ACS880係列Check Connection故障分析與解決方法

在工業自動化領域中，ABB的ACS880係列變頻器因其高效能、可靠性和易於維護的特性而備受青睞。然而，任何複雜的電氣係統都可能遇到各種故障，其中“Check Connection”故障是一種常見的問題。雖然這一故障並未直接出現在ACS880的固件手冊中，但根據類似故障的經驗和理論知識，我們可以對其含義和解決方法進行深入分析。

Check Connection故障的含義

“Check Connection”故障在ACS880係列變頻器中，指的是主板（控製卡）和操作麵板（顯示器）之間的通訊連接出現問題。這意味著操作麵板無法讀取主板上的信息，盡管操作麵板的供電電源是正常的，因此顯示屏仍然可以正常工作。這種故障通常發生在變頻器運行過程中，用戶可能會注意到操作麵板上的信息不更新或無法執行控製命令。

故障原因分析

1. 通訊硬件故障

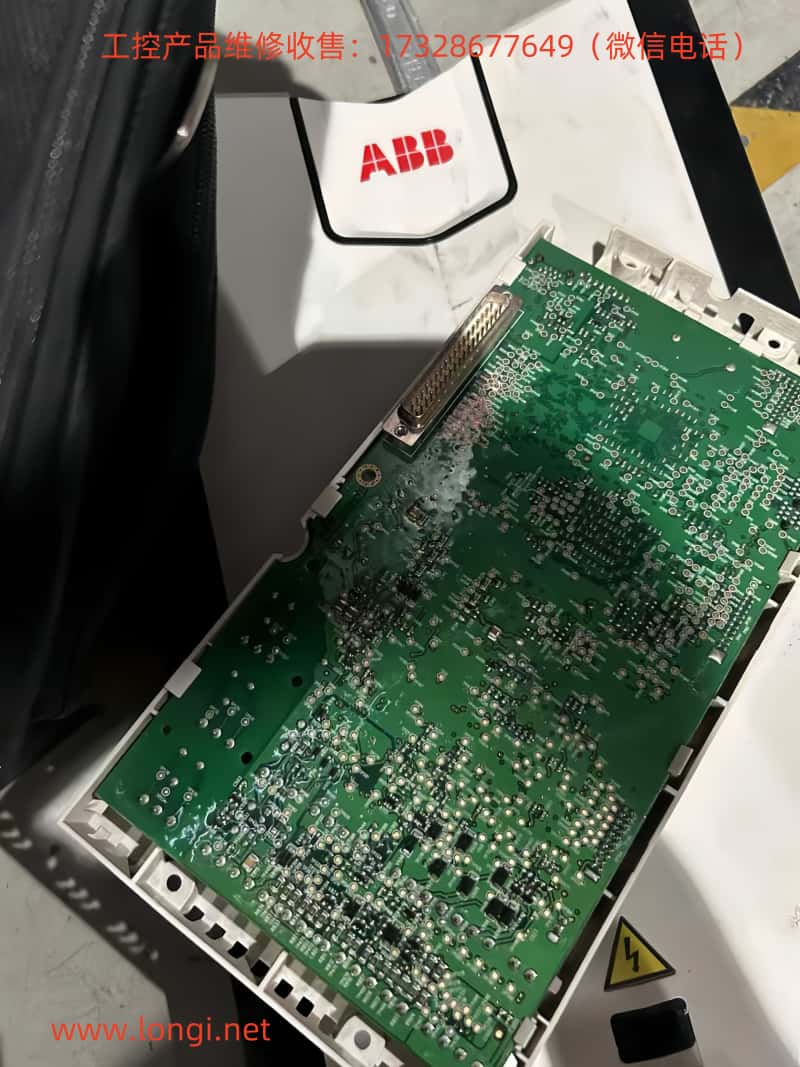

主板上有一個專門的CPU芯片負責管理它與操作麵板之間的通訊。這個CPU芯片和操作麵板之間通常通過RS485物理層進行通訊，並且設有光耦隔離以增強抗幹擾能力。如果通訊專用的CPU芯片損壞，或者RS485芯片出現故障，都可能導致通訊中斷。

2. 物理連接問題

主板和操作麵板之間通過一條帶有水晶插頭的網線進行物理連接。如果網線斷裂、水晶頭接觸不良或網線質量差，都可能影響通訊質量，從而導致“Check Connection”故障。

3. 通訊回路故障

除了上述硬件故障外，通訊回路的電阻損壞、通訊線路上存在短路或斷路等問題，也可能導致通訊失敗。

4. 主板故障

如果主板完全損壞，即使操作麵板的供電正常，也可能出現“Check Connection”故障，因為主板已經無法發送任何信息給操作麵板。

故障解決方法

1. 檢查物理連接

首先，應檢查主板和操作麵板之間的物理連接。確認網線無斷裂、水晶頭接觸良好，並且網線質量可靠。可以嚐試更換一條新的網線來排除網線本身的問題。

2. 直接連接操作麵板

如果條件允許，可以嚐試將操作麵板直接插到主板上，而不是通過網線連接。這樣可以直接排除網線和水晶頭的問題。如果直接連接後通訊正常，那麽問題很可能出在網線或水晶頭上。

3. 更換操作麵板

如果物理連接正常，但故障依舊存在，可以嚐試更換一個正常的操作麵板進行對比測試。如果更換後的操作麵板能夠正常通訊，那麽原操作麵板可能存在故障，需要維修或更換。

4. 維修或更換主板

如果以上步驟都無法解決問題，那麽很可能是主板上的通訊硬件出現了故障。此時，需要聯係專業的維修服務人員對主板進行檢修或更換。在維修或更換前，應確保電源已斷開，並采取適當的安全措施。

5. 軟件與固件檢查

雖然“Check Connection”故障主要是硬件問題，但也不能完全排除軟件或固件故障的可能性。在排除硬件問題後，可以嚐試更新變頻器的固件或重置軟件設置，看是否能解決問題。

總結

“Check Connection”故障是ABB變頻器ACS880係列中可能遇到的一種通訊故障。通過仔細分析和排查，我們可以定位故障原因，並采取相應的解決措施。在實際操作中，應遵循先易後難的原則，從簡單的物理連接檢查開始，逐步深入到硬件和軟件的排查。通過科學的故障分析和解決方法，我們可以有效地提高變頻器的可靠性和穩定性，確保工業自動化係統的正常運行。
