一、變頻器操作麵板（鍵盤）功能介紹

英威騰Goodrive 10係列變頻器的操作麵板（鍵盤）是用戶與變頻器交互的主要界麵。該鍵盤功能強大，能夠完成變頻器的基本操作、狀態監控和參數設置。以下是一些主要功能介紹：

1. 狀態指示燈：

• RUN/TUNE：指示變頻器是否處於運行狀態。

• FWD/REV：指示電機的正反轉狀態。

• LOCAL/REMOT：指示當前的控製模式（本地鍵盤控製或遠程通訊控製）。

• TRIP：指示變頻器是否處於故障狀態。

2. 數碼顯示區：5位LED顯示，用於顯示設定頻率、輸出頻率、電流、電壓等各種監控數據和報警代碼。

3. 操作按鈕：

• PRG/ESC：編程鍵，用於進入或退出參數設置菜單。

• DATA/ENT：確定鍵，用於確認參數設置或進入下一級菜單。

• UP/DOWN：遞增/遞減鍵，用於調整參數值。

• SHIFT：右移位鍵，用於在參數設置時選擇不同的修改位。

• RUN/STOP/RST：運行/停止/複位鍵，用於控製變頻器的啟動、停止和故障複位。

• QUICK/JOG：快捷多功能鍵，其功能由參數P07.02設定，可以是點動運行、切換顯示狀態等。

二、變頻器設置和刪除密碼的方法

1. 設置密碼：

• 進入參數設置菜單（按PRG/ESC鍵），找到P07.00參數，將其設置為一個非零值，即為用戶密碼。退出參數設置菜單後，密碼保護生效。

2. 刪除密碼：

• 將P07.00參數值設為0，密碼保護即被取消。注意，密碼刪除操作需要在無密碼保護狀態下進行。

三、變頻器恢複出廠值的步驟

要恢複變頻器到出廠設置，可以按照以下步驟操作：

1. 進入參數設置菜單（按PRG/ESC鍵）。

2. 找到P00.18參數，將其設置為1（恢複缺省值）。變頻器將開始恢複缺省參數設置，此過程可能需要幾秒鍾。

3. 恢複完成後，P00.18參數自動恢複到0。此時，變頻器已恢複到出廠設置狀態。

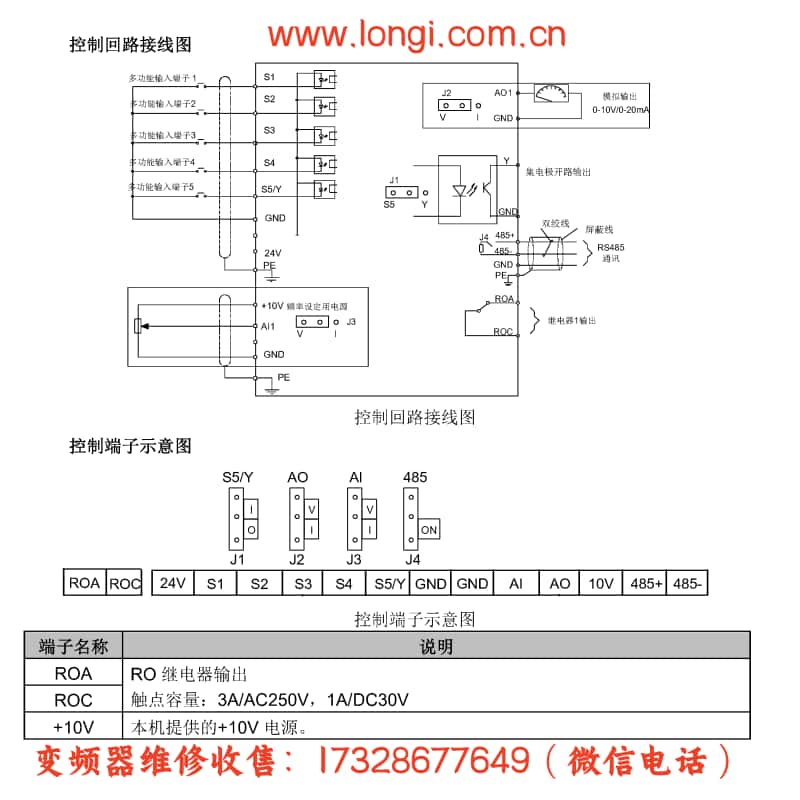

四、端子啟動停止和外接電位器調速的具體步驟

接線步驟：

1. 啟動/停止端子接線：

• 將外部控製回路的啟動信號接入變頻器的S1端子，停止信號接入S2端子。

• 確保控製回路的電源與變頻器的控製電源相匹配。

2. 外接電位器接線：

• 將電位器的輸出端接入變頻器的AI1端子（模擬量輸入端子）。

• 電位器的電源端接入適當的電源，通常為10V直流電源。

參數設置步驟：

1. 設置運行指令通道：

• 進入參數設置菜單，找到P00.01參數，將其設置為1（端子運行指令通道）。

2. 設置模擬量輸入功能：

• 找到P00.06參數，將其設置為1（鍵盤模擬量AI1設定）。這樣，變頻器的頻率將由AI1端子的模擬量輸入決定。

3. 調整其他相關參數（如需要）：

• 根據實際應用情況，調整加速時間、減速時間、最大輸出頻率等參數，以獲得最佳的控製效果。

五、變頻器的故障代碼分析和解決方法

Goodrive 10係列變頻器具有完善的故障保護功能，能夠實時監測變頻器的運行狀態並在出現故障時提供故障代碼。以下是一些常見的故障代碼及其解決方法：

1. OV1（加速過電壓）：

• 可能原因：輸入電壓過高；減速時間設置過短。

• 解決方法：檢查輸入電壓是否正常；適當增加減速時間。

2. OC1（加速過電流）：

• 可能原因：負載過大；電網電壓過低。

• 解決方法：檢查負載是否超過變頻器額定負載；檢查電網電壓是否正常。

3. UV（母線欠壓故障）：

• 可能原因：電網電壓過低；輸入電源缺相。

• 解決方法：檢查電網電壓是否正常；檢查輸入電源是否缺相。

4. OH2（逆變模塊過熱故障）：

• 可能原因：環境溫度過高；散熱不良。

• 解決方法：改善變頻器的散熱條件；降低環境溫度。

當變頻器出現故障時，用戶應首先根據故障代碼查找可能的原因，並按照相應的解決方法進行處理。如果無法解決問題，應及時聯係英威騰的技術支持人員尋求幫助。

六、總結

英威騰Goodrive 10係列變頻器用戶手冊是用戶操作和維護變頻器的重要參考資料。本文詳細介紹了變頻器的操作麵板功能、密碼設置與刪除、恢複出廠值的步驟、端子啟動停止和外接電位器調速的具體步驟以及故障代碼分析和解決方法。希望這些內容能夠幫助用戶更好地使用和維護Goodrive 10係列變頻器。
