一、變頻器操作麵板功能介紹

三菱變頻器FR-D700係列的操作麵板簡潔明了，便於用戶進行各項設置和操作。麵板上主要包含以下幾個按鍵和一個旋轉電位器：

• RUN：運行鍵，按下此鍵使變頻器開始運行。

• STOP/RESET：停止/複位鍵，按下此鍵使變頻器停止運行或複位報警。

• MODE：模式切換鍵，用於在不同的設置和顯示模式之間切換。

• SET：確認鍵，用於確認當前設置或進入下一級菜單。

• PU/EXT：運行模式切換鍵，用於在PU（操作麵板）運行模式和EXT（外部端子）運行模式之間切換。

• 旋轉電位器：用於手動調整變頻器的輸出頻率。

如何設定運行模式

變頻器提供了多種運行模式，可以通過參數P79進行設置：

• P79=0：PU運行模式，通過操作麵板上的按鍵和旋轉電位器進行控製。

• P79=2：外部運行模式，通過外部端子接收啟動、停止和速度指令。

二、端子啟動停止和外邊電位器給定調速

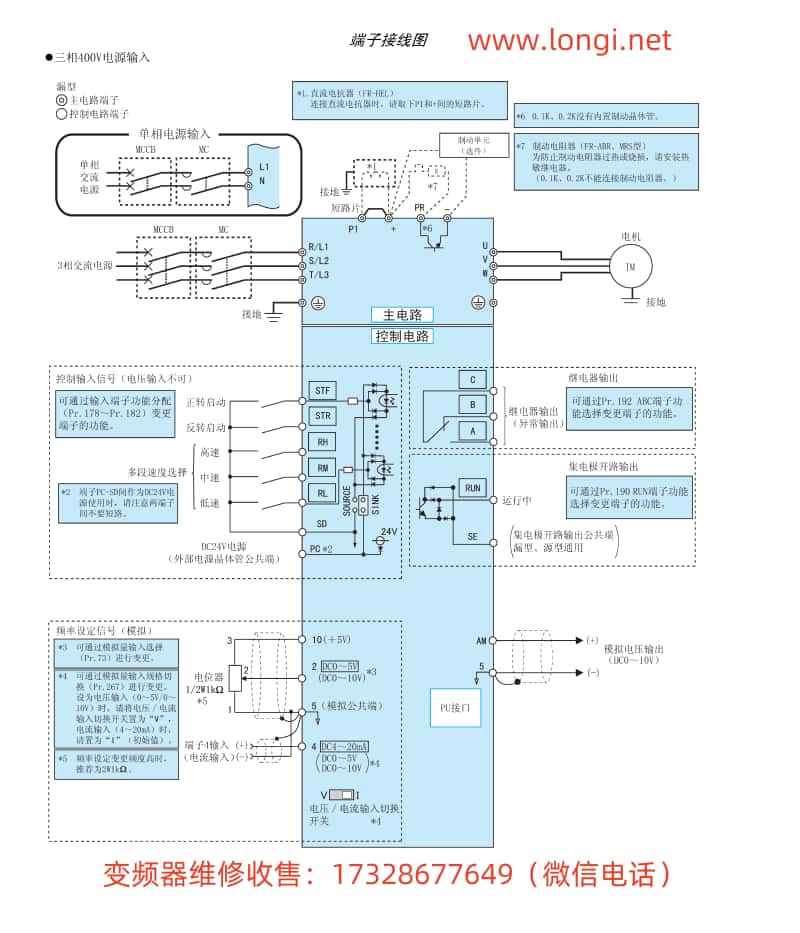

接線說明

要實現端子啟動停止和外邊電位器給定調速，需要正確接線至變頻器的相應端子。通常，接線如下：

• STF（正轉啟動）：連接至外部啟動按鈕或繼電器的常開觸點。

• STR（反轉啟動）：如有需要反轉功能，連接至外部反轉啟動按鈕或繼電器的常開觸點。

• SD（停止）：連接至外部停止按鈕或繼電器的常閉觸點。

• RH、RM、RL（速度給定）：這些端子通常用於連接外部電位器，以實現速度調節。其中，RH和RL分別連接電位器的兩端，RM連接電位器的滑動觸點。

參數設置

除了正確接線外，還需要設置相關參數以確保變頻器按預期工作：

• P79：設置為2，選擇外部運行模式。

• Pr7、Pr8：分別設置加速時間和減速時間，以適應不同的應用需求。

• Pr9：設置電子過電流保護參數，以保護變頻器和電機免受過流損害。

三、變頻器故障代碼分析和解決方法

三菱變頻器FR-D700係列在發生故障時，會顯示相應的錯誤代碼，用戶可以根據代碼進行故障分析和解決。以下是一些常見的故障代碼及其解決方法：

• ER1：加速時過電流，檢查電機是否過載，輸出是否短路，以及加速時間是否設置過短。

• ER2：定速時過電流，檢查負載是否有急速變化，輸出是否短路。

• ER3：減速時過電流，檢查是否急減速運行，輸出是否短路，以及電機的機械製動是否過早。

• OL：失速防止（過電流），檢查電機是否過載。

• TH：電機過熱，檢查電機是否長時間過載運行，環境溫度是否過高，以及冷卻係統是否正常工作。

• PS：PU停止，檢查是否按下了操作麵板上的STOP鍵。

• MT：主回路端子異常，檢查主回路端子的連接是否鬆動或損壞。

• uV：欠壓保護，檢查電源電壓是否過低，以及是否有大容量的電機啟動導致電壓瞬時下降。

解決方法

• 對於過電流故障（ER1、ER2、ER3、OL）：首先檢查電機和負載是否正常，然後調整加速時間、減速時間和電子過電流保護參數。

• 對於過熱故障（TH）：改善電機的散熱條件，如增加風扇或降低環境溫度。

• 對於PU停止（PS）：確認是否誤按了STOP鍵，如非誤操作，則檢查相關控製電路。

• 對於主回路端子異常（MT）：檢查並緊固主回路端子連接，如有損壞則更換。

• 對於欠壓保護（uV）：檢查電源電壓是否穩定，並考慮增加電源電壓穩定裝置。

以上是三菱變頻器FR-D700係列用戶手冊的操作指南，希望對用戶在實際操作中有所幫助。如在使用過程中遇到其他問題，建議參考變頻器的詳細使用手冊或聯係91视频网址入口機電專業技術人員進行谘詢。
