1. 變頻器麵板功能介紹
麵板組成
LS產電變頻器LSLV-S100係列的麵板包含以下主要部分：
功能菜單進入方式
參數組移動：通過左/右箭頭鍵在不同參數組之間移動。
參數設置：進入某個參數組後，使用上/下箭頭鍵選擇具體參數，按ENT鍵進入編輯狀態，再次按ENT鍵確認設置。
點動運行：按下ESC鍵（如果設置為點動模式）後，可以使用RUN和REV鍵進行點動運行。
2. 端子啟動和電位器調速

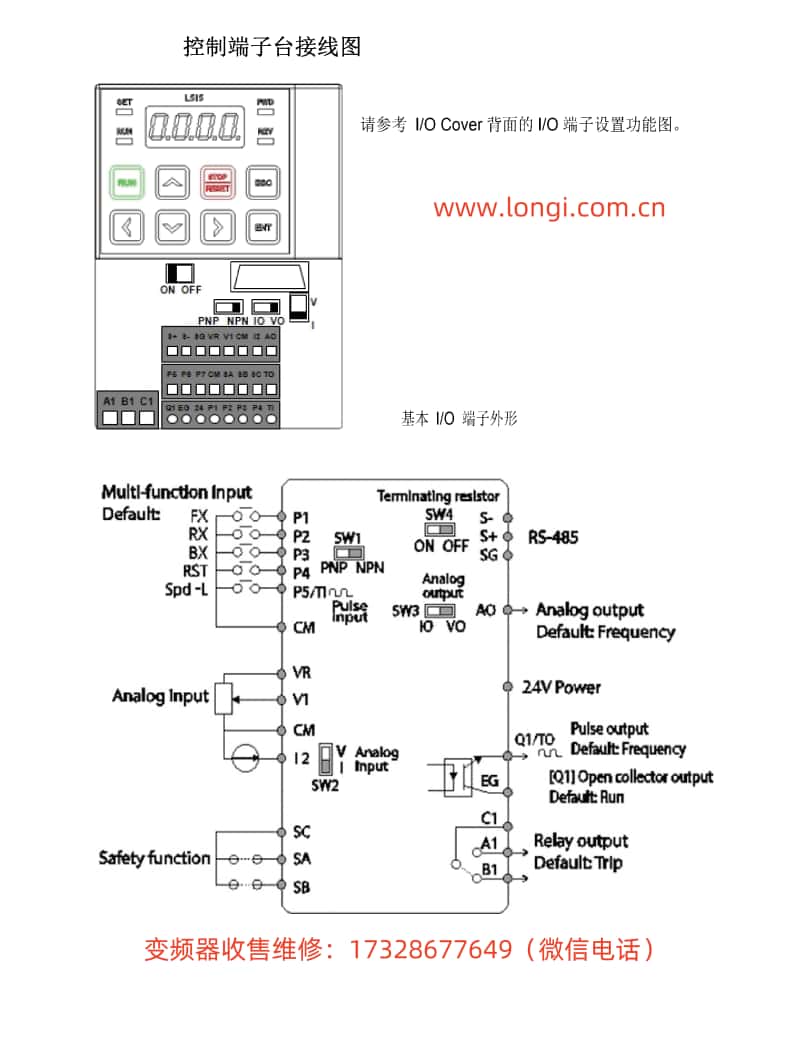

接線說明
要實現端子啟動和電位器調速，需要按照以下方式接線：
正轉啟動端子：將控製回路的正轉啟動信號（如FX端子）連接到變頻器的P1（或指定）端子上。
反轉啟動端子：將控製回路的反轉啟動信號（如RX端子）連接到變頻器的P2（或指定）端子上。
停止端子：將控製回路的停止信號連接到變頻器的多功能輸入端子之一（如設置為停止功能的端子）。
電位器接線：將電位器的三個端子分別連接到變頻器的V1端子（電壓輸入）、GND（接地）和VR端子（參考電壓）。
參數設置
運行指令方法：在驅動組中設置drv參數為Fx/Rx-1或Fx/Rx-2，以選擇端子啟動方式。
頻率設置方法：在基本功能組（bA）中設置Freq Ref Src參數為V1，以選擇電位器調速方式。
多功能端子設置：在輸入端子台功能組（In）中，將P1、P2等端子設置為正轉、反轉啟動功能，並將需要的停止端子設置為停止功能。
3. 變頻器初始化設置
要初始化變頻器參數，請按照以下步驟操作：
進入驅動組參數。
找到dr.93參數（參數初始化）。
按下ENT鍵進入編輯狀態。
使用上/下箭頭鍵將值設置為9（全部初始化）。
再次按下ENT鍵確認設置。
變頻器將重啟並應用默認參數設置。
4. 故障代碼分析和解決方法
故障代碼讀取
當變頻器發生故障時，會顯示相應的故障代碼。可以通過麵板上的顯示部分查看故障代碼，或進入保護功能組（Pr）的相關參數查看詳細故障信息。
常見故障代碼及解決方法
OC（過電流）：檢查電機是否過載、電機電纜是否短路、輸出端子是否接觸不良。
OV（過電壓）：檢查輸入電壓是否過高、減速時間是否過短、製動電阻是否正常工作。
UV（欠電壓）：檢查輸入電源是否穩定、電壓是否在允許範圍內。
OH（過熱）：檢查變頻器及周圍環境溫度是否過高、冷卻風扇是否正常工作。
EF（外部故障）：檢查外部控製回路是否正常、是否有外部故障信號輸入。
解決方法通常包括調整參數設置（如增加減速時間、設置合適的電流限製等）、檢查並修複接線問題、更換故障部件等。在處理故障時，請務必斷開變頻器的電源，確保安全。
以上操作指南涵蓋了LS產電變頻器LSLV-S100係列的主要麵板功能、端子啟動和電位器調速的接線與參數設置、初始化設置以及故障代碼的分析和解決方法。希望這份指南能幫助您更好地使用和維護該係列變頻器。
